Das Trigger Widget

Verfügbar seit Version: 2012

Autor: Christian Mayer

Beschreibung

Der Trigger fügt der Visu eine Schaltfläche hinzu, die einen Wert für einen normalen (kurzen) Tastendruck und darüber hinaus, einen zweiten Wert für einen langen Tastendruck senden kann (wenn konfiguriert).

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Trigger-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ..... unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Trigger-Element

Element	Attribut
	Name	Inhalt	Beschreibung
trigger	value	Text
	shortvalue	Text	Legt fest welcher Wert bei kurzer Betätigung der Schaltfläche gesendet wird.
	shorttime	Zahl	Zeit in Millisekunden innerhalb der die Betätigung der Schaltfläche als Kurzzeit interpretiert wird.
	mapping	Text	Ordnet den Werten vom Bus andere zur Anzeige zu.
	styling	Text
	align	left, right oder center
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	bind_click_to_widget	true oder false	Beim aktivieren dieser Option wird die gesamte Widget Fläche als Schaltfläche genutzt
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

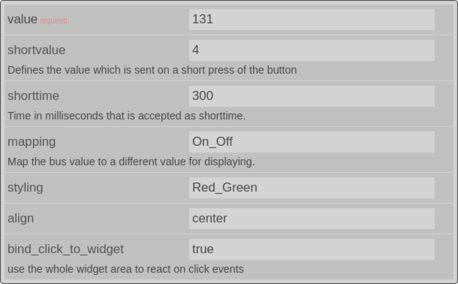

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
trigger layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
trigger label icon	name	Text
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text
	styling	Text
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
trigger label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
trigger address	transform	Text
	mode	disable, read, write oder readwrite
	variant	Text
	format-pos	Zahl
trigger address #text		Text	Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.

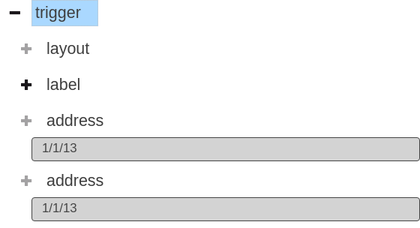

Elemente im Editor

XML Syntax

Alternativ kann man für das Trigger Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier einige Beispielcodes für Trigger-Widgets:

Beispiel 1 - Szene “4” aufrufen und abspeichern

<trigger value="131" shortvalue="4" shorttime="300" styling="Red_Green" mapping="On_Off" align="center" bind_click_to_widget="true">
    <layout colspan="2"/>
    <label>Trigger</label>
    <address transform="DPT:5.001" mode="write" variant="short">1/1/13</address>
    <address transform="DPT:5.001" mode="write" variant="button">1/1/13</address>
</trigger>

Beispiel 2 - kurz=0; lang=1

<trigger value="1" shorttime="300" shortvalue="0">
    <label>Trigger auf 300ms</label>
    <address transform="DPT:1.001" variant="button" mode="readwrite">12/7/1</address>
    <address transform="DPT:1.001" variant="short" mode="readwrite">12/7/10</address>
</trigger>

Fußnoten

[1]	In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
