Das MultiTrigger Widget

Verfügbar seit Version: 2012

Autor: Christian Mayer

Beschreibung

Der Multitrigger fügt der Visu bis zu vier Schaltflächen hinzu, mit denen z.B. Szenenaufrufe realisiert werden können.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

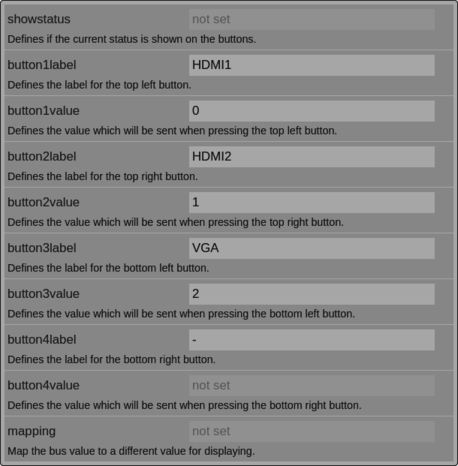

Das Verhalten und Aussehen des MultiTrigger-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ..... unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im MultiTrigger-Element

Element	Attribut
	Name	Inhalt	Beschreibung
multitrigger	showstatus	Text	Legt fest, ob auf den Schaltflächen der aktuelle Status angezeigt wird.
	button1label	Text	Legt die Beschriftung für die obere linke Schaltfläche fest.
	button1value	Text	Legt den Wert fest, der bei Betätigung der oberen linken Schaltfläche gesendet wird.
	button2label	Text	Legt die Beschriftung für die obere rechte Schaltfläche fest.
	button2value	Text	Legt den Wert fest, der bei Betätigung der oberen rechten Schaltfläche gesendet wird.
	button3label	Text	Legt die Beschriftung für die untere linke Schaltfläche fest.
	button3value	Text	Legt den Wert fest, der bei Betätigung der unteren linken Schaltfläche gesendet wird.
	button4label	Text	Legt die Beschriftung für die untere rechte Schaltfläche fest.
	button4value	Text	Legt den Wert fest, der bei Betätigung der unteren rechten Schaltfläche gesendet wird.
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	mapping	Text	Ordnet den Werten vom Bus andere zur Anzeige zu.
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

Elemente im Editor

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
multitrigger layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
multitrigger label icon	name	Text
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text
	styling	Text
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
multitrigger label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
multitrigger address	transform	Text
	mode	disable, read, write oder readwrite
	variant	Text
	format-pos	Zahl
multitrigger address #text		Text	Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.

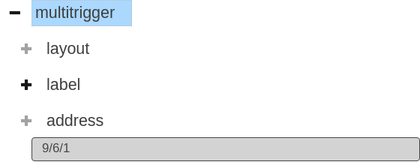

Elemente im Editor

XML Syntax

Alternativ kann man für das MultiTrigger Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das MultiTrigger Widget aus dem folgenden Screenshot erzeugt:

MultiTrigger, einfaches Beispiel

<multitrigger button1label="HDMI1" button1value="0" button2label="HDMI2" button2value="1" button3label="VGA" button3value="2" button4label="-">
    <layout colspan="6"/>
    <label>Eingangsquelle</label>
    <address transform="DPT:5.001" mode="readwrite">9/6/1</address>
</multitrigger>

Fußnoten

[1]	In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
