Das InfoTrigger Widget

Verfügbar seit Version: 2012

Autor: Christian Mayer

Beschreibung

Das Infotrigger Widget fügt der Visu zwei Schaltflächen und ein Textfeld für Rückmeldungen hinzu. Damit können z.B. Multimedia Steuerungen realisiert werden. Es kann in 2 verschiedenen Betriebsarten eingesetzt werden. Entweder als einfacher Doppeltrigger mit fixem Ausgangswert oder mit absolutem Wert, der internen berechnet wird. Erstes Szenario ist beispielsweise ein Lautstärkeregler (+1 / -1 oder auch +5 / -5). Im zweiten Szenario wird immer von der Visu der gesendete Wert berechnet (Raumtemperatur per +/- Tasten in 4 Schritten von 18° auf 22° geregelt -> gesendet wird 19,20,21,22°).

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des InfoTrigger-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ..... unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im InfoTrigger-Element

Element	Attribut
	Name	Inhalt	Beschreibung
infotrigger	upvalue	Text	Legt fest welcher Wert bei langer Betätigung der linken Schaltfläche gesendet wird.
	shortupvalue	Text	Legt fest welcher Wert bei kurzer Betätigung der linken Schaltfläche gesendet wird.
	downvalue	Text	Legt fest welcher Wert bei langer Betätigung der rechten Schaltfläche gesendet wird.
	shortdownvalue	Text	Legt fest welcher Wert bei kurzer Betätigung der rechten Schaltfläche gesendet wird.
	uplabel	Text	Legt die Beschriftung der linken Schaltfläche fest.
	downlabel	Text	Legt die Beschriftung der rechten Schaltfläche fest.
	shorttime	Zahl	Zeit in Millisekunden innerhalb der die Betätigung der Schaltfläche als Kurzzeit interpretiert wird.
	change	absolute oder relative
	min	Zahl
	max	Zahl
	mapping	Text	Ordnet den Werten vom Bus andere zur Anzeige zu.
	styling	Text
	align	left, right oder center
	format	Text
	infoposition	left, middle oder right
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

Attribute im Editor (vereinfachte Ansicht) [1]

Wichtig für den Betrieb

Je nachdem, in welchem Modus das Widget betrieben werden soll, muss die Option “change” eingestellt werden.

• Wenn für die beiden Schaltflächen je ein fixer Wert gesendet werden soll, muss hier die Option “relative” ausgewählt werden.
• Wenn die beiden Schaltflächen aber einen absoluten Wert senden sollen, der sich je nach Rückmeldung ändert, muss die Option “absolute” ausgewählt werden.

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
infotrigger layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
infotrigger label icon	name	Text
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text
	styling	Text
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
infotrigger label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
infotrigger address	transform	Text
	mode	disable, read, write oder readwrite
	variant	Text
	format-pos	Zahl
infotrigger address #text		Text	Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.

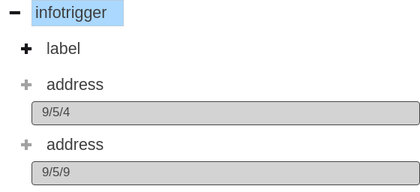

Elemente im Editor

XML Syntax

Alternativ kann man für das InfoTrigger Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das InfoTrigger Widget aus dem folgenden Screenshot erzeugt:

InfoTrigger, einfaches Beispiel

<infotrigger uplabel="-" upvalue="0" downlabel="+" downvalue="1" align="center" infoposition="middle" change="relative">
  <label>Lautstärke:</label>
  <address transform="DPT:1.001" mode="readwrite" variant="relative">9/5/4</address>
  <address transform="DPT:16.000" mode="readwrite" variant="absolute">9/5/9</address>
</infotrigger>

Fußnoten

[1]	In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
