Das PageJump Widget

Autor: Christian Mayer

Verfügbar seit: 2012

Beschreibung

Mit dem PageJump-Widget lassen sich Seiten der Visu verknüpfen. Von der Funktion ist das vergleichbar mit Hyperlinks. Man kann sie z.B. nutzen um über die Navbar ein permanent sichtbares Navigationsmenü zu erstellen.

Zusätzlich kann ein PageJump-Widget in einem Page-Element platziert werden.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Grundsätzliches.

Das Verhalten und Aussehen des PageJump-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im PageJump-Element

Element	Attribut
	Name	Inhalt	Beschreibung
pagejump	name	Text
	target	Text	Der Name der Seite, die aufgerufen werden soll.
	align	left, right oder center
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	bind_click_to_widget	true oder false	Beim Aktivieren dieser Option wird die gesamte Widget Fläche als Schaltfläche genutzt
	path	Text
	active_scope	path oder target

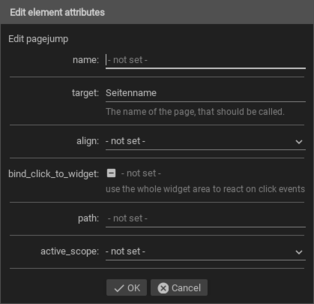

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
pagejump layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	x-s	Text	Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	x-m	Text	Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	y-s	Text	Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	y-m	Text	Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.
	width-s	Text	Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	width-m	Text	Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	scale	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
	scale-s	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
	scale-m	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
pagejump label icon	name	Text	Name unter dem das Icon registriert ist.
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text	Farbe des Icon in CSS Notation (z.B. #1188FF).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
pagejump label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Elemente im Editor

XML Syntax

Alternativ kann man für das PageJump Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier ein komplexes Beispiel für ein Navigationsmenü in einer Navbar:

Navbar mit PageJump-Widgets

<navbar position="top" dynamic="true">
    <pagejump target="Übersicht">
        <layout colspan="0"/>
        <label>
            <icon name="control_building_empty"/>
            Übersicht
        </label>
    </pagejump>
    <line>
        <layout colspan="0"/>
    </line>
    <pagejump target="Wohnzimmer">
        <layout colspan="0"/>
        <label>
            <icon name="scene_livingroom"/>
            Wohnen
        </label>
        <widgetinfo>
            <info format="%d">
                <layout colspan="0"/>
                <address transform="DPT:9.001" mode="read" variant="">1/0/0</address>
            </info>
        </widgetinfo>
    </pagejump>
    <pagejump target="Esszimmer">
        <layout colspan="0"/>
        <label>
            <icon name="scene_dinner"/>
            Essen
        </label>
        <widgetinfo>
            <info format="%d">
        <layout colspan="0"/>
        <address transform="DPT:9.001" mode="read" variant="">1/0/1</address>
            </info>
        </widgetinfo>
    </pagejump>
    <pagejump target="Schlafzimmer">
        <layout colspan="0"/>
        <label>
            <icon name="scene_sleeping"/>
            Schlafen
        </label>
        <widgetinfo>
            <info format="%d">
                <layout colspan="0"/>
                <address transform="DPT:9.001" mode="read" variant="">1/0/2</address>
            </info>
        </widgetinfo>
    </pagejump>
    <pagejump target="Büro">
        <layout colspan="0"/>
        <label>
            <icon name="it_pc"/>
            Büro
        </label>
    </pagejump>
    <pagejump target="Küche">
        <layout colspan="0"/>
        <label>
            <icon name="scene_baking_oven"/> Küche
        </label>
        <widgetinfo>
            <info format="%d">
                <layout colspan="0"/>
                <address transform="DPT:9.001" mode="read" variant="">1/0/3</address>
            </info>
        </widgetinfo>
    </pagejump>
    <pagejump target="Bad">
        <layout colspan="0"/>
        <label>
            <icon name="scene_bath"/>
            Bad
        </label>
    </pagejump>
    <pagejump target="Flure">
        <layout colspan="0"/>
        <label>
            <icon name="scene_hall"/>
            Flure
        </label>
    </pagejump>
    <pagejump target="Garage">
        <layout colspan="0"/>
        <label>
            <icon name="fts_garage"/>
            Garage
        </label>
    </pagejump>
    <line>
        <layout colspan="0"/>
    </line>
    <pagejump target="Multiroom">
        <layout colspan="0"/>
        <label>
            <icon name="audio_sound"/>
            Audio
        </label>
    </pagejump>
    <pagejump target="Temperaturen">
        <layout colspan="0"/>
        <label>
            <icon name="temp_temperature"/>
            Temperatur
        </label>
    </pagejump>
    <pagejump target="Netzwerk">
        <layout colspan="0"/>
        <label>
            <icon name="it_network"/>
            Netzwerk
        </label>
    </pagejump>
</navbar>

Fußnoten

[1]

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
