Informationen für Entwickler

Diese Seite liefert eine Einführung in die internen Zusammenhänge und Hintergründe der CometVisu und richtet sich in erster Linie an Entwickler.

Grundlagen der Software

Die CometVisu ist seit Version 0.11 auf dem Qooxdoo-Framework aufgebaut. Das Qooxdoo Framework bietet ein eigenes Objekt-Orientiertes Klassensystem (inkl. erweiterten Features wie: Interfaces Mixins, Abstrakte Klasse, Singletons, einfache Type-Checks für Properties, usw.) mit dem sich ein komplexes und dennoch strukturiertes Software-System aufbauen lässt.

Ebenso liefert es eine vollständige Toolchain (Qooxdoo-Generator) mit, die Klassenabhängigkeiten automatisch auflöst und daraus entweder Entwickler Versionen (source-Version) oder Releases (build-Versionen) baut.

Unterschiede in der Javascript-Unterstützung der verschiedenen Browser werden automatisch ausgeglichen und der Generator erstellt für die Releases unterschiedliche Build-Versionen für die 4 wichtigsten Browser-Engines.

Weitere Qooxdoo-Features die die CometVisu nutzt:

• Parts:

  Teile des Codes, die nicht immer benötigt werden, werden in Parts ausgelagert, die bei Bedarf nachgeladen werden. Die CometVisu nutzt dies für Plugins und die Widget-Pakete (Es gibt zwar momentan nur das Pure-Widgetpaket, weitere sind jedoch möglich).

Da die CometVisu eigene Widgets liefert inkl. Layout und CSS-basiertem Design, wird der komplette UI Teil von Qooxdoo nicht benutzt. Dieser liefert eigene Layoutmanager und Widgets mit nicht CSS-basiertem Design. Es wäre jedoch möglich ein neues auf Qooxdoo-UI basierendes Widgetpaket zu implementieren, welches parallel nutzbar ist.

Startverhalten

Der Ablauf des Ladens der Visu läuft nach dem CometVisu-Protokoll in folgenden Schritten:

Start-Kommunikation zwischen CometVisu und Backend

1. Laden der Konfigurationsdatei visu_config*.xml

2. Der Server kann diese Datei mit 2 optionalen Headern ausliefern, die der CometVisu weitere Informationen über das Backend zu liefern:

   • X-CometVisu-Backend-Name: Der Name des zu verwendenden Backends.

   • X-CometVisu-Backend-KNXD-Url: URL für die knxd Login-Ressource

   • X-CometVisu-Backend-MQTT-Url: URL für die MQTT Login-Ressource

   • X-CometVisu-Backend-OpenHAB-Url: Nur openHAB: Pfad zur REST-API

   • X-CometVisu-Backend-LoginUrl: Veraltet: Pfad unter der der Client das Login ausführen kann.

3. Die CometVisu authentifiziert sich beim Backend (zur Zeit implementiert kein Backend eine echte Authentifizierung)

4. Das Backend bestätigt die Authentifizierung und liefert Informationen als JSON zurück:

   v: Ist die Protokollversion

   s: Die Session ID

   c: Die optionale Backend-Konfiguration

   {
       "v":"0.0.1",
       "s":"0",
       "c": {
           "name":"openhab2",
           "transport":"sse",
           "baseURL":"/rest/cv/",
           "resources": {
               "read":"r",
               "rrd":"rrdfetch",
               "write":"w"
           }
       }
   }


5. Die CometVisu fängt an die Werte vom Backend abzufragen, zunächst initial alle benötigten Werten und im zweiten Schritt wird nur noch auf Änderungen der Werte gelauscht.

Transportschichten

Die Transportschichten sind für die Kommunikation zwischen CometVisu und Backend ab dem Moment des erfolgreichen Logins verantwortlich. Die wesentliche Aufgabe besteht also darin, Werte vom Backend abzufragen (lesende Anfrage) und Wertänderungen zum Backend zu schicken (schreibende Anfrage).

Zur Zeit unterstützt die CometVisu zwei unterschiedliche Transportschichten:

• Long polling: wird vom Default-Backend benutzt

• Server sent events: wird vom openHAB-Backend benutzt

• Long polling
  • Lesende Anfragen
  • Schreibende Anfragen
• Server sent events (SSE)
  • Lesende Anfragen
  • Schreibende Anfragen

Caching

Die CometVisu nutzt eigene Caching Mechanismen um das initiale Laden zu beschleunigen. Die meiste Zeit wird benötigt um die XML-Konfigurationsdatei vom Server zu laden, dann zu parsen und daraus den HTML Code zu generieren der die tatsächliche Visu im Browser darstellt.

Da sich der Inhalt der Konfigurationsdatei in der Regel selten ändert, liegt es Nahe diese nicht jedesmal erneut zu laden und zu parsen. Daher wird nach dem ersten Parsen der erzeugte HTML und die internen Datenstrukturen im LocalStorage des Browsers abgespeichert. Beim nächsten Laden der Visu werden diese Daten ausgelesen und die Oberfläche sofort dargestellt. Erst danach fragt die Visu die Konfigurationsdatei vom Server ab und vergleicht ob es Änderungen gegeben hat. Sofern dies nicht der Fall ist wird die gerade geladenen Datei verworfen, andernfalls der Parse und Speicher-Vorgang erneut durchgeführt und die Daten aus dem Cache werden verworfen.

Das Caching kann durch den URL-Parameter enableCache - Caching aktivieren beeinflusst werden.

Der NotificationRouter

Es gibt einen internen NotificationRouter der für verschiedene Zwecke benutzt wird. Hauptfunktion dieses Routers ist es Nachrichten entgegenzunehmen und an den richtigen Empfänger weiterzuleiten. Mögliche Empfänger sind z.B. das NotificationCenter und der PopupHandler. Beide kümmern sich dann um die Anzeige der Nachricht, entweder in der Nachrichtenzentrale (die am rechten Rand eingeblendet wird und eine Liste von Nachrichten anzeigt) oder als Popup.

Eine Nachricht hat immer ein Topic, welches der thematischen Zuordnung dient, einen Titel, Text und diverse Konfigurations-Optionen.

Folgenden Topics werden zur Zeit genutzt:

• cv.error: Allgemeine Fehler

• cv.config.error: Fehler die beim Einlesen der Config-Datei aufgetreten sind

• cv.state.*: Namespace für alle in den Benachrichtigungen benutzten Nachrichten

Ein Nachrichtenempfänger (NotificationHandler) kann sich nun für eines oder mehrere solcher Topics registrieren:

cv.core.notifications.Router.getInstance().registerMessageHandler(this, {
    'cv.config.error': {
        type: "error",
        icon: "message_attention"
    },
    'cv.error': {
       type: "error",
       icon: "message_attention"
    }
});

Auch Wildcards sind möglich:

cv.core.notifications.Router.getInstance().registerMessageHandler(this, {
    'cv.*': {}
});

Fehlerbehandlung

Der NotificationRouter wird auch dazu genutzt alle nicht abgefangenen Fehler zur Laufzeit der Visu anzuzeigen. Diese Fehler werden als Popup angezeigt und ermöglichen es dem Nutzer direkt ein Issue auf Github mit vorausgefüllten Formular mit den wichtigsten Informationen zu eröffnen. Diese Funktion ist nur in den Build-Versionen aktiv (also auch in den Releases), während der Entwicklung werden die Fehler weiterhin auf der Javascript-Konsole des Browsers angezeigt.

Weitere Fehler werden, je nach Art, entweder als Popup oder als Nachricht in der Nachrichtenzentrale angezeigt. Als ein wichtiges Beispiel wären hier noch Verbindungsprobleme mit dem Backend zu nennen. Diese werden angezeigt, solange das Problem besteht und verschwinden automatisch, sobald das Problem behoben wurde.

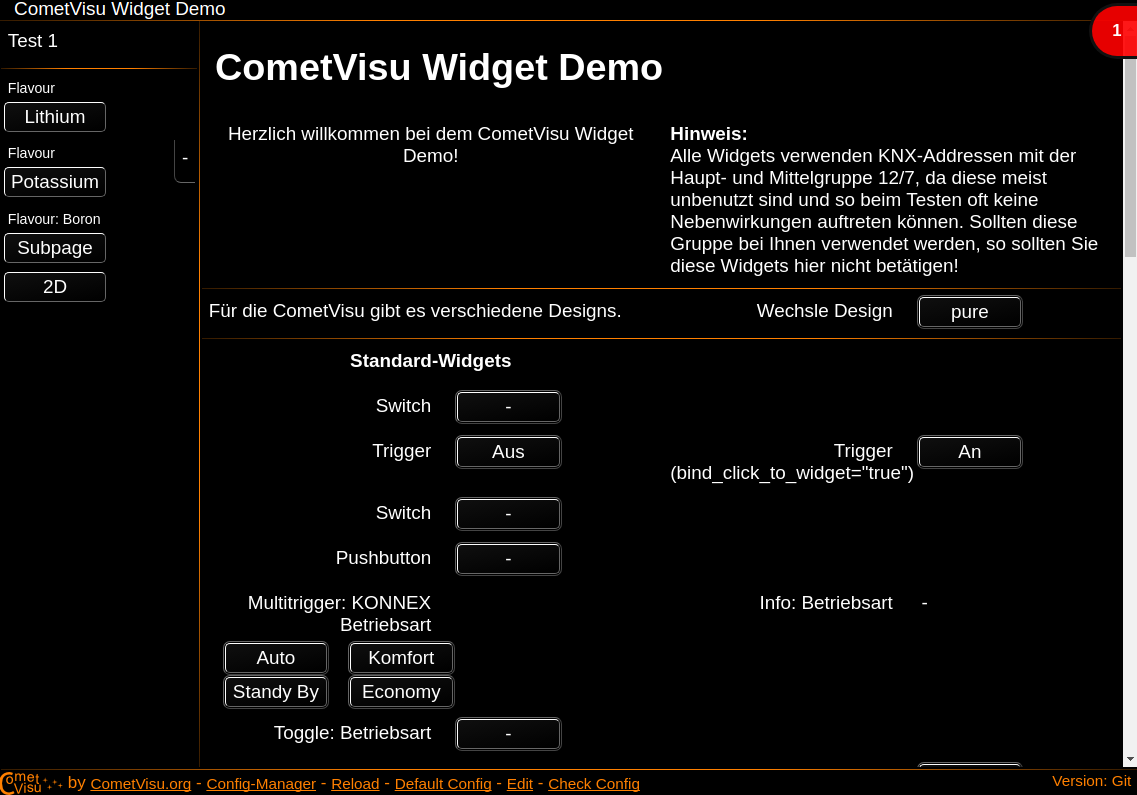

Geschlossene Nachrichtenzentrale mit einer kritischen Fehlermeldung

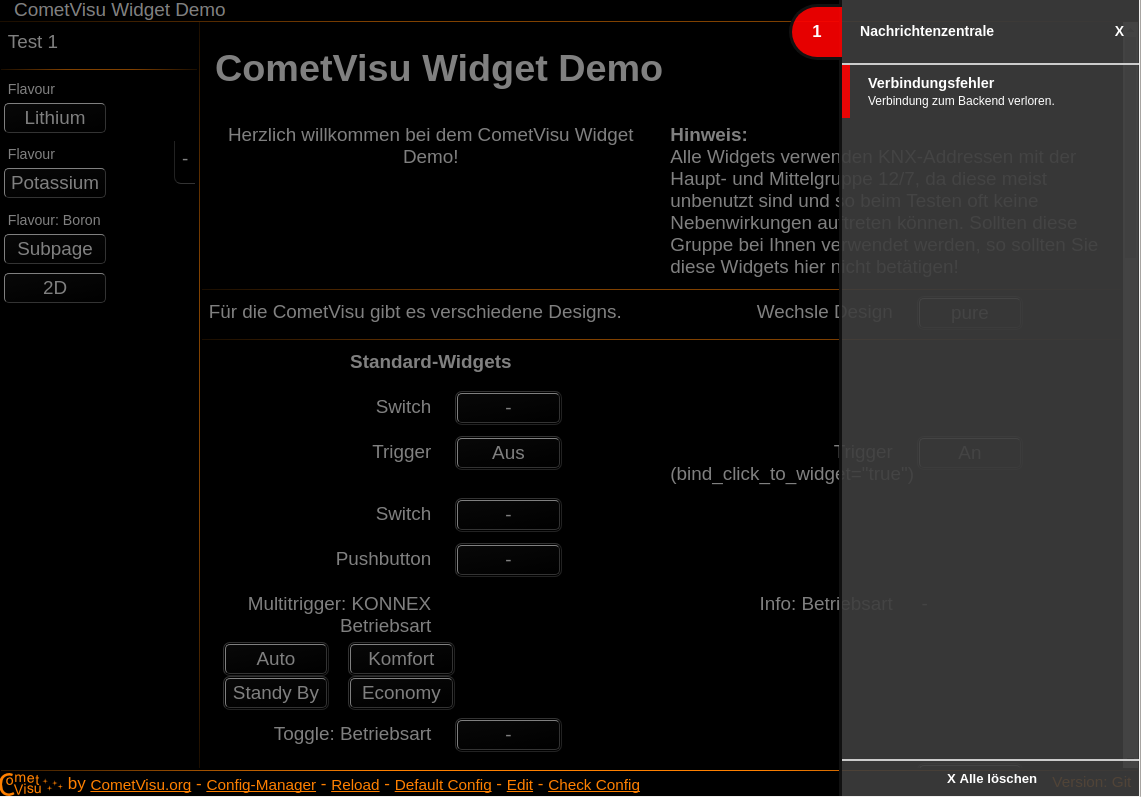

Geöffnete Nachrichtenzentrale mit einer kritischen Fehlermeldung

Der NotificationRouter wird ebenfalls für die Benachrichtigungen genutzt.
