Dies ist die Dokumentation des aktuellen Entwicklungszweigs der CometVisu. Es besteht daher die Möglichkeit, dass einige der hier beschriebenen Features mit dem aktuellsten Release der CometVisu nicht genutzt werden können.

XML-Struktur

Eine XML-Datei besteht aus verschiedenen „Elementen“, die insgesamt einen Baum darstellen. Ein Element kann weitere Elemente einschließen. Über „Attribute“ kann ein Element Werte annehmen. Einige dieser Attribute müssen zwingend vergeben werden.

Der Header der visu_config.xml

Die Konfigurationsdatei beginnt immer mit folgenden beiden Zeilen:

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<pages xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" design="pure" xsi:noNamespaceSchemaLocation="visu_config.xsd">

In der zweiten Zeile sind folgende Einstellungen relevant:

Option

Beschreibung

Werte

Zwingend

design="pure"

Mit dieser Option wird das Standard-Design festgelegt, dass auf die Visualisierung angewendet werden soll

pure, metal, discreet, discreet_sand, discreet_slim, alaska, alaska_slim

JA

screensave_time="60"

Mit dieser Option kann festgelegt werden, nach welcher Zeit auf eine bestimmte Seite zurückgekehrt wird

beliebige Angabe in Sekunden

NEIN

screensave_page="main"

Mit dieser Option kann festgelegt werden, auf welche Seite nach Ablauf von sceensave_time angezeigt wird

Angabe der Seite-ID zB. „id_1“ bzw. Seitenname zB. „Main“

NEIN

backend="mqtt"

Mit dieser Option kann das Backend festgelegt werden und die vom Server gesendete Information übersteuern

knxd, openhab, mqtt

NEIN

backend-knxd-url=""

URL für die knxd Login-Ressource

NEIN

backend-mqtt-url=""

URL für die MQTT Login-Ressource

NEIN

backend-openhab-url=""

Pfad zur REST-API für openHAB

Üblicher Weise /rest/

NEIN

backend-url="/rest/"

Veraltet: URL für die openHAB Verbindung

NEIN

username="user"

Veraltet, nur für openHAB: Benutzername

NEIN

password="secret"

Veraltet, nur für openHAB: Passwort

NEIN

lib_version="9"

Version der CometVisu-library. Dieser Wert ist nur für die korrekte Funktion des Upgrade-Scripts notwendig.

In der CometVisu Version 0.12.0 muss der Wert 9 sein

JA

Als nächstes kommen in der visu_config.xml innerhalb des meta-tags alle Definitionen für Plugins, Mappings, Stylings, Icons und die Statusleiste. Die richtige Reihenfolge ist dabei einzuhalten!

Nachstehend wird werden der Reihe nach ein Überblick über die Optionen im meta-tag gegeben.

Zusätzliche Dateien einbinden

Verfügbar seit Version: 0.11.0

Option

Beschreibung

Werte

Zwingend

<file type=" "></file>

Mit dieser Option können zusätzliche Dateien (CSS oder Javascript) geladen werden

Pfad zur Datei

NEIN


<meta>
    <files>
        <file type="css">resource/config/media/style.css</file>
        <file type="js" content="plugin">resource/config/media/MyCustomWidget.js</file>
    </files>
    ...
</meta>

Siehe auch Einzelne Widgets durch CSS-Klassen verändern und Eigene Widgets schreiben über Plugins.

Plugins

Option

Beschreibung

Werte

Zwingend

<plugin name=" "/>

Mit dieser Option werden die Plugins eingebunden. Hier wird der Name des Plugins eingetragen. Pro Plugin muss ein solcher Eintrag angelegt werden.

z.B. clock oder diagram

NEIN


<meta>
    <plugins>
        <plugin name="clock"/>
    </plugins>
    ...
</meta>

Mappings

Option

Beschreibung

Werte

Zwingend

<mapping name=" ">

Mit dieser Option wird der Name des Mappings definiert. Dieser wird auch im Web-Editor bei entsprechenden Widgets angezeigt.

z.B.

JA

<entry value="WERT">NAME</entry>

Mit dieser Option wird einem Wert ein Namen zugewiesen. Für jeden möglichen Wert muss ein solcher Eintrag angelegt werden.

z.B. Stop

JA


<meta>
    ...
    <mappings>
        <mapping name="Start/Stop">
            <entry value="0">Stop</entry>
            <entry value="1">Start</entry>
        </mapping>
    </mappings>
    ...
</meta>

Stylings

Option

Beschreibung

Werte

Zwingend

<styling name=" ">

Mit dieser Option wird der Name des Stylings definiert. Dieser wird auch im Web-Editor bei entsprechenden Widgets angezeigt.

z.B.

JA

<entry value="WERT">FARBE</entry>

Mit dieser Option wird einem Wert eine Farbe zugewiesen.

z.B. red

JA


<meta>
    ...
    <stylings>
        <styling name="RedGreen">
            <entry value="0">red</entry>
            <entry value="1">green</entry>
        </styling>
    </stylings>
    ...
</meta>

Icons

Option

Beschreibung

Werte

Zwingend

<icon-definition name=" " uri="WERT">

Mit dieser Option wird der Name des Icons definiert, welches sich unter dem in uri angegebenen Verzeichnis befindet. Auf die so definierten Icons kann dann im weiteren Verlauf über den einfacher zu merkenden Namen zugegriffen werden. Die Verzeichnisangabe ist im Beispiel relativ zur CV installation. Hier wurden vorher die Icons in einem eigenen Unterverzeichnis abgelegt.

z.B.

NEIN


<meta>
    ...
    <icons>
        <icon-definition name="Icon1" uri="./icon/unterverzeichnis/icon1.png"/>
    </icons>
    ...
</meta>

Hinweis

Wenn die Icons über den Manager hochgeladen wurden, befinden sie sich im Pfad resource/config/media/. Ein hochgeladenes Icon mit dem Dateiname logo.svg kann demnach mit folgender Zeile eingebunden werden: <icon-definition name="Logo" uri="resource/config/media/logo.svg"`. Der Pfad ``resource/config/media/ gilt für CometVisu Versionen >=0.11.x. Für Versionen <=0.10.x gilt der Pfad config/media/.

Statusbar

Der Statusbar befindet sich am unteren Bildschirmrand und erlaubt z.B. das Anzeigen von externen Links (über URL).

<meta>
    ...
    <statusbar>
        <status type="html"><![CDATA[
            <img src="resource/icons/comet_64_ff8000.png" alt="CometVisu" /> by <a href="http://www.cometvisu.org/">CometVisu.org</a>
            - <a href=".?forceReload=true">Reload</a>
            - <a href="?config=demo">Widget Demo</a>
            ]]></status>
        <status type="html" condition="!edit" hrefextend="config"><![CDATA[
            - <a href="edit_config.html">Edit</a>
            ]]></status>
        <status type="html" condition="edit" hrefextend="all"><![CDATA[
            - <a href=".">normal Mode</a>
            ]]></status>
        <status type="html"><![CDATA[
            - <a href="check_config.php">Check Config</a>
            <div style="float:right;padding-right:0.5em">Version: SVN</div>
            ]]></status>
    </statusbar>
</meta>

Templates

Verfügbar seit Version: 0.11.0

Im Metabereich können Templates für oft verwendete Konfigurationsausschnitte erstellt werden. In der Regel möchte man z.B. seine Heizungs in jeden Raum auf die gleiche Weise darstellen. Diese kann aber aus mehrere Widgets bestehen, z.B. einem Slider zur Darstellung und Bedienung der Ventilstellung, einem Info-Widget zur Anzeige der aktuellen Ist-Temperatur und einem InfoTrigger-Widget für die aktuelle Soll-Temperatur. Diese Struktur ist in jedem Raum gleich, lediglich die benutzen Adresse ändern sich. Mit einem Template muss man diese Struktur nur einmal schreiben und kann sie in jedem Raum wiederverwenden.

In der Template-Definition werden Platzhalter für Variablen verwendet, welche dann beim benutzen des Templates durch die entsprechenden Werte ersetzt werden. Das folgende Beispiel zeigt, wie man ein Template definiert und benutzt.

Beispiel eines Templates für eine Heizung und dessen Verwendung in verschiedenen Räumen
<pages>
    <meta>
        <templates>
            <template name="Heizung">
                <group name="Heizung">
                  {{{ additional_content }}}
                  <slide min="0" max="100" format="%d%%">
                    <label>
                      <icon name="sani_heating" />
                      Heizung
                    </label>
                    <address transform="OH:dimmer" variant="">{{ control_address }}</address>
                  </slide>
                  <info format="%.1f °C">
                    <label>
                      <icon name="temp_temperature" />
                      Ist
                    </label>
                    <address transform="OH:number" variant="">{{ currenttemp_address }}</address>
                  </info>
                  <infotrigger uplabel="+" upvalue="0.5" downlabel="-"
                               downvalue="-0.5" styling="BluePurpleRedTemp"
                               infoposition="middle" format="%.1f °C" change="absolute" min="15" max="25">
                    <label>
                      <icon name="temp_control" />
                      Soll
                    </label>
                    <address transform="OH:number" variant="">{{ targettemp_address }}</address>
                  </infotrigger>
                </group>
            </template>
        </templates>
    </meta>
    <page>
        <page name="Wohnzimmer">
            ...
            <template name="Heizung">
              <value name="control_address">Heating_FF_Living</value>
              <value name="currenttemp_address">Temperature_FF_Living</value>
              <value name="targettemp_address">Temperature_FF_Living_Target</value>
            </template>
            ...
        </page>
        <page name="Küche">
            ...
            <template name="Heizung">
              <value name="control_address">Heating_FF_Kitchen</value>
              <value name="currenttemp_address">Temperature_FF_Kitchen</value>
              <value name="targettemp_address">Temperature_FF_Kitchen_Target</value>
              <value name="additional_content">
                <text><label>Heizung Küche</label></text>
              </value>
            </template>
            ...
        </page>
    </page>
</pages>

Hinweis

Für die Templates wird mustache.js benutzt. Für weitere Informationen kann die mustache.js Dokumentation zu Rate gezogen werden.

Alternativ zum obigen Beispiel, kann der Inhalt des Templates auch in eine externe Datei ausgelagert werden.

Beispiel einer Template-Definition aus einer externen Datei
<pages>
    <meta>
        <templates>
            <template name="Heizung" ref="resource/config/media/heizung.template.xml"/>
        </templates>
    </meta>
    <page>
        <page name="Wohnzimmer">
            ...
            <template name="Heizung">
              <value name="control_address">Heating_FF_Living</value>
              <value name="currenttemp_address">Temperature_FF_Living</value>
              <value name="targettemp_address">Temperature_FF_Living_Target</value>
            </template>
            ...
        </page>
        <page name="Küche">
            ...
            <template name="Heizung">
              <value name="control_address">Heating_FF_Kitchen</value>
              <value name="currenttemp_address">Temperature_FF_Kitchen</value>
              <value name="targettemp_address">Temperature_FF_Kitchen_Target</value>
              <value name="additional_content">
                <text><label>Heizung Küche</label></text>
              </value>
            </template>
            ...
        </page>
    </page>
</pages>
Inhalt der externen Datei resource/config/media/heizung.template.xml
<group name="Heizung">
  {{{ additional_content }}}
  <slide min="0" max="100" format="%d%%">
    <label>
      <icon name="sani_heating" />
      Heizung
    </label>
    <address transform="OH:dimmer" variant="">{{ control_address }}</address>
  </slide>
  <info format="%.1f °C">
    <label>
      <icon name="temp_temperature" />
      Ist
    </label>
    <address transform="OH:number" variant="">{{ currenttemp_address }}</address>
  </info>
  <infotrigger uplabel="+" upvalue="0.5" downlabel="-"
                           downvalue="-0.5" styling="BluePurpleRedTemp"
                           infoposition="middle" format="%.1f °C" change="absolute" min="15" max="25">
    <label>
      <icon name="temp_control" />
      Soll
    </label>
    <address transform="OH:number" variant="">{{ targettemp_address }}</address>
  </infotrigger>
</group>

Aufbau der Visu-Seiten

Als erstes muss eine Seite als Startseite angelegt werden. Dies geschieht mit dem obersten Container. Alle weiteren Widgets und Seiten befinden sich innerhalb dieser Hauptseite. Die Position der Elemente wird von oben nach unten verarbeitet. Das sieht schematisch so aus:

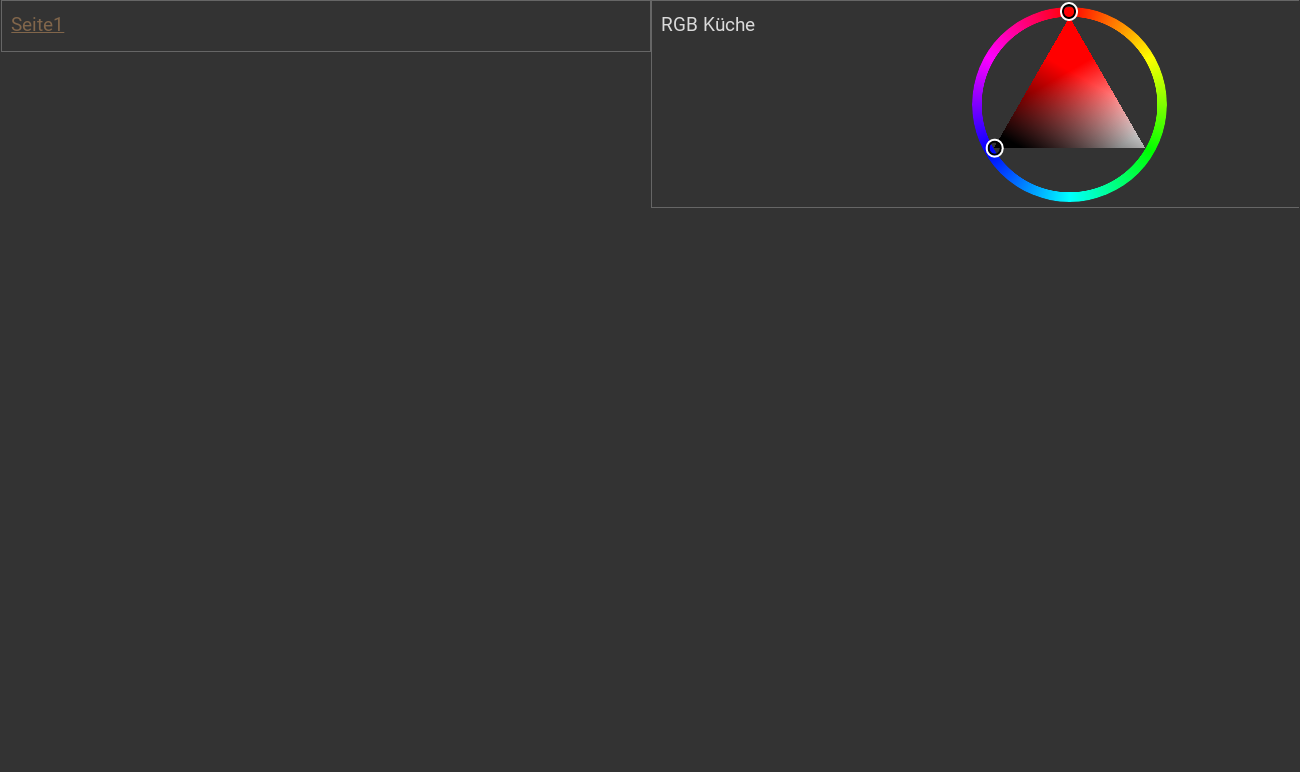

Startseite mit Link zur Unterseite

Startseite mit Link zur Unterseite

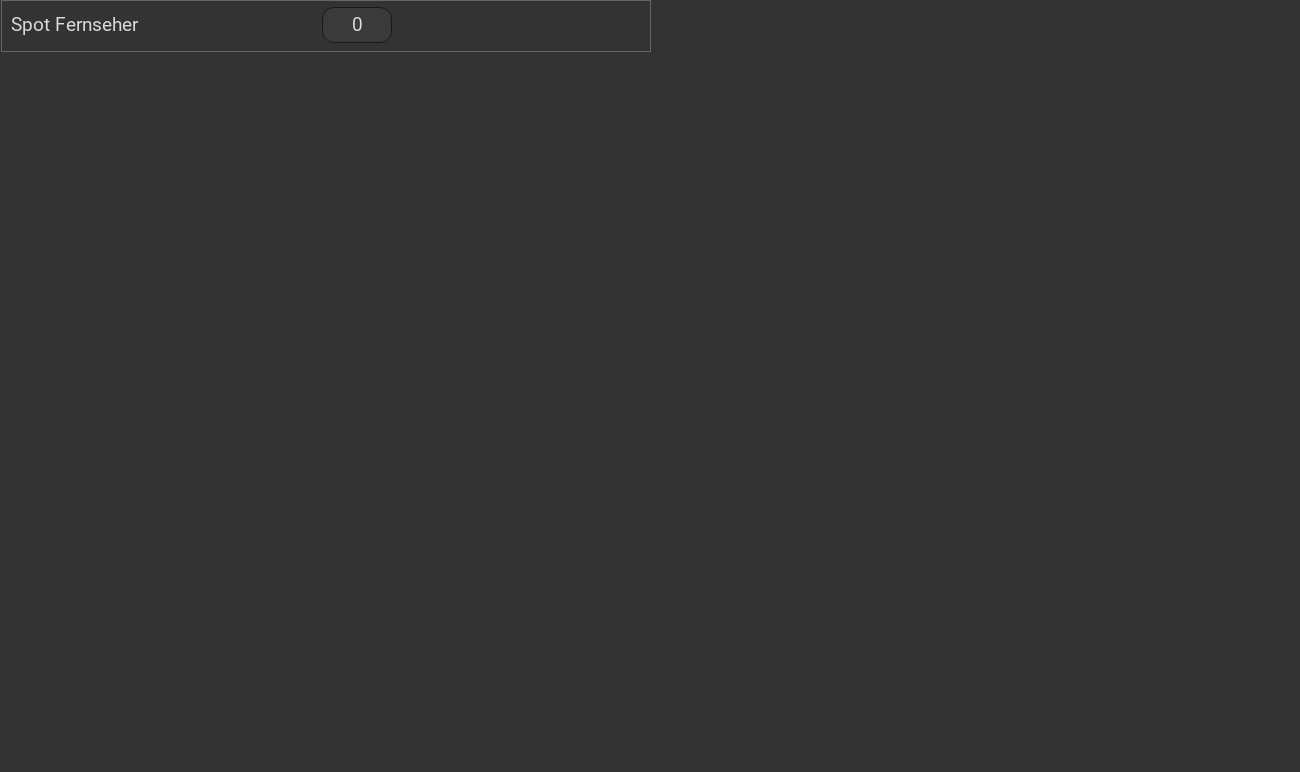

Unterseite

Unterseite

...
<meta>
    <plugins>
     <plugin name="clock"/>
    </plugins>
</meta>
...
<page name="Startseite">
   <page name="Seite1">
       <switch on_value="1" off_value="0">
          <label>Spot Fernseher</label>
          <address transform="DPT:1.001" mode="readwrite" variant="">1/0/5</address>
       </switch>
   </page>
   <colorchooser>
      <label>RGB Küche</label>
      <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
      <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
      <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
   </colorchooser>
</page>

Dieses kleine Beispiel erstellt eine Hauptseite mit dem Namen Startseite. Auf dieser Startseite wird zu oberst ein Link zu einer Unterseite mit dem Namen Seite1 angelegt. Auf dieser Unterseite wird zu oberst eine Schaltfläche mit dem Namen Spot Fernseher eingefügt. Als nächstes wird auf der Hauptseite der Colorchooser mit dem Namen RGB Küche eingefügt.

Mit dieser Struktur können beliebig komplexe Seitenstrukturen angelegt werden. Eine Beschreibung der einzelnen Widgets mit den zugehörigen XML Codes finden Sie in der Widgetübersicht

In der letzten Zeile der Config muss noch der Tag geschlossen werden. Dafür muss also noch folgender Eintrag am Ende der Datei eingefügt werden:

</pages>

Damit ist die visu_config.xml vollständig und kann auf den Server übertragen werden.
