Das InfoTrigger Widget

Autor: Christian Mayer

Verfügbar seit: 2012

Beschreibung

Das Infotrigger Widget fügt der Visu zwei Schaltflächen und ein Textfeld für Rückmeldungen hinzu. Damit können z.B. Multimedia Steuerungen realisiert werden. Es kann in 2 verschiedenen Betriebsarten eingesetzt werden. Entweder als einfacher Doppeltrigger mit fixem Ausgangswert oder mit absolutem Wert, der internen berechnet wird. Erstes Szenario ist beispielsweise ein Lautstärkeregler (+1 / -1 oder auch +5 / -5). Im zweiten Szenario wird immer von der Visu der gesendete Wert berechnet (Raumtemperatur per +/- Tasten in 4 Schritten von 18° auf 22° geregelt -> gesendet wird 19,20,21,22°).

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Grundsätzliches.

Das Verhalten und Aussehen des InfoTrigger-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im InfoTrigger-Element

Element	Attribut
	Name	Inhalt	Beschreibung
infotrigger	upvalue	Text	Legt fest welcher Wert bei langer Betätigung der linken Schaltfläche gesendet wird.
	shortupvalue	Text	Legt fest welcher Wert bei kurzer Betätigung der linken Schaltfläche gesendet wird.
	downvalue	Text	Legt fest welcher Wert bei langer Betätigung der rechten Schaltfläche gesendet wird.
	shortdownvalue	Text	Legt fest welcher Wert bei kurzer Betätigung der rechten Schaltfläche gesendet wird.
	uplabel	Text	Legt die Beschriftung der linken Schaltfläche fest.
	downlabel	Text	Legt die Beschriftung der rechten Schaltfläche fest.
	shorttime	Zahl	Zeit in Millisekunden innerhalb der die Betätigung der Schaltfläche als Kurzzeit interpretiert wird.
	change	absolute oder relative
	min	Zahl
	max	Zahl
	mapping	Text	Ordnet den Werten vom Bus andere Werte, Texte oder Symbole zur Anzeige zu. Siehe auch Mapping
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	align	left, right oder center
	format	Text	Formatierung des Wertes (printf-Syntax).
	infoposition	left, middle oder right
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
	send-long-on-release	true oder false	Sendet den Wert für den langen Tastendruck erst nachdem der Button losgelassen wurde (=true), oder sofort nachdem der Schwellwert für den kurzen Tastendruck überschritten wurde (=false).

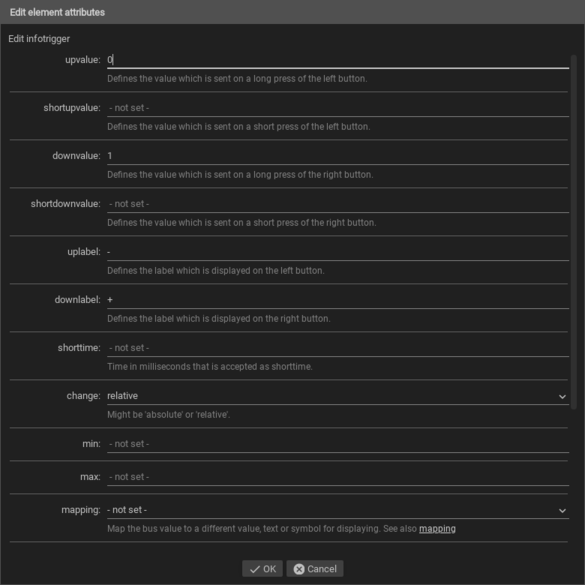

Attribute im Editor (vereinfachte Ansicht) [1]

Wichtig für den Betrieb

Je nachdem, in welchem Modus das Widget betrieben werden soll, muss die Option „change“ eingestellt werden.

• Wenn für die beiden Schaltflächen je ein fixer Wert gesendet werden soll, muss hier die Option „relative“ ausgewählt werden.

• Wenn die beiden Schaltflächen aber einen absoluten Wert senden sollen, der sich je nach Rückmeldung ändert, muss die Option „absolute“ ausgewählt werden.

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
infotrigger layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	x-s	Text	Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	x-m	Text	Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	y-s	Text	Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	y-m	Text	Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.
	width-s	Text	Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	width-m	Text	Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	scale	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
	scale-s	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
	scale-m	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
infotrigger label icon	name	Text	Name unter dem das Icon registriert ist.
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text	Farbe des Icon in CSS Notation (z.B. #1188FF).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
infotrigger label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
infotrigger address	transform	Text	Umwandlung des Bus-System Wertes um angezeigt werden zu können.
	mode	disable, read, write oder readwrite	„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.
	variant	Text
	format-pos	Zahl	Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.
	selector	Text	Nur MQTT: JSON Selektor
	qos	Zahl	Nur MQTT: QoS
	retain	true oder false	Nur MQTT: retain Flag
	ignore-error	true oder false	Nur MQTT: ignoriere Dekodierfehler.
infotrigger address #text		Text	Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

Elemente im Editor

XML Syntax

Alternativ kann man für das InfoTrigger Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das InfoTrigger Widget aus dem folgenden Screenshot erzeugt:

InfoTrigger, einfaches Beispiel

<infotrigger uplabel="-" upvalue="0" downlabel="+" downvalue="1" align="center" infoposition="middle" change="relative">
  <label>Lautstärke:</label>
  <address transform="DPT:1.001" mode="readwrite" variant="relative">9/5/4</address>
  <address transform="DPT:16.000" mode="readwrite" variant="absolute">9/5/9</address>
</infotrigger>

Fußnoten

[1]

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
