Das ImageTrigger Widget

Autor: Christian Mayer

Verfügbar seit: 0.8.0 (2012)

Beschreibung

Das ImageTrigger Widget fügt der Visualisierung eine Schaltfläche hinzu, die mit einem Bild belegt werden kann. Der Schaltfläche kann ein Wert zugeordnet werden, der beim darauf Klicken zum Backend gesendet wird.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Grundsätzliches.

Das Verhalten und Aussehen des ImageTrigger-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit * gekennzeichneten Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im ImageTrigger-Element

Element	Attribut
	Name	Inhalt	Beschreibung
imagetrigger	src	anyURI	Vollständiger Pfad zum Bild (URI)
	suffix	Text
	type	Text
	width	Text	Breite des Bildes. Angabe mit Einheit im CSS-Format (z.B. px, em, %).
	height	Text	Höhe des Bildes. Angabe mit Einheit im CSS-Format (z.B. px, em, %).
	refresh	Zahl	Definiert die Aktualisierungsrate des Bildes in Sekunden
	mapping	Text	Ordnet den Werten vom Bus andere Werte, Texte oder Symbole zur Anzeige zu. Siehe auch Mapping
	sendValue	Text	Legt den Wert fest, der bei Betätigung des Bildes/Icons gesendet wird
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	bind_click_to_widget	true oder false	Beim Aktivieren dieser Option wird die gesamte Widget Fläche als Schaltfläche genutzt

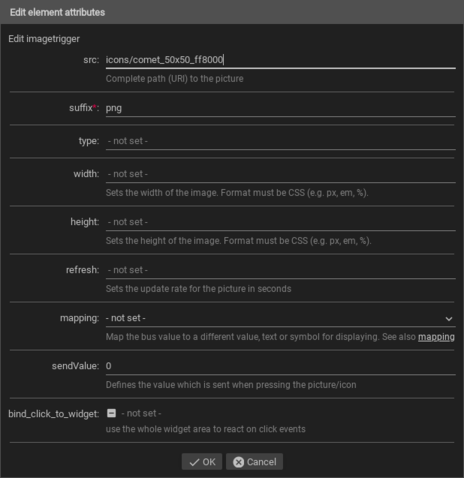

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
imagetrigger layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	x-s	Text	Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	x-m	Text	Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	y-s	Text	Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	y-m	Text	Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.
	width-s	Text	Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	width-m	Text	Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	scale	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
	scale-s	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
	scale-m	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
imagetrigger label icon	name	Text	Name unter dem das Icon registriert ist.
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text	Farbe des Icon in CSS Notation (z.B. #1188FF).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
imagetrigger label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
imagetrigger address	transform	Text	Umwandlung des Bus-System Wertes um angezeigt werden zu können.
	mode	disable, read, write oder readwrite	„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.
	variant	Text
	format-pos	Zahl	Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.
	selector	Text	Nur MQTT: JSON Selektor
	qos	Zahl	Nur MQTT: QoS
	retain	true oder false	Nur MQTT: retain Flag
	ignore-error	true oder false	Nur MQTT: ignoriere Dekodierfehler.
imagetrigger address #text		Text	Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

Elemente im Editor

XML Syntax minimal

Alternativ kann man für das ImageTrigger Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das ImageTrigger Widget aus dem folgenden Screenshot erzeugt:

Imagetrigger in ‚blau‘

Imagetrigger in ‚grey‘

<imagetrigger src="icons/CometVisu_" suffix="png" sendValue="clicked" type="select" width="45px" height="32px">
    <layout colspan="1"/>
    <address transform="DPT:16.001" mode="readwrite">0/0/0</address>
</imagetrigger>

Weitere Beispiele

Layout deaktiviert (auf ‚0‘ gesetzt) , damit das Widget die Größe des Bildes annimmt

<imagetrigger src="icons/CometVisu_orange" suffix="png" sendValue="clicked" type="show" width="45px" height="32px">
   <layout colspan="0"/>
   <address transform="DPT:1.001" mode="readwrite">0/0/0</address>
 </imagetrigger>

Fußnoten

[1]

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
