Der ColorChooser

Autor: Christian Mayer

Verfügbar seit: 2012

Beschreibung

Mit dem ColorChooser lassen sich Farben auswählen und anzeigen, beispielsweise für eine Effektbeleuchtung. Sowohl eine RGB-Beleuchtung mit roten, grünen und blauen Lichtern, aber auch eine RGBW-Beleuchtung mit zusätzlichem weißen Kanal ist möglich.

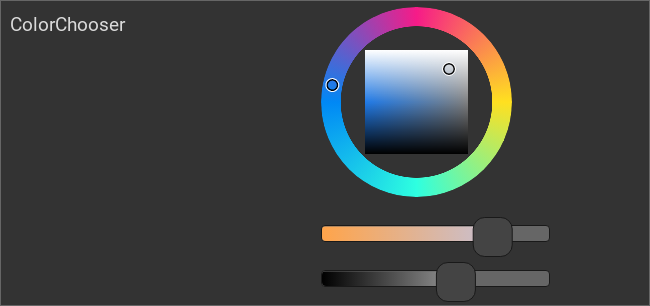

Der ColorChooser

<colorchooser controls="LCh-box;T:2500-15000;Y">
  <layout colspan="6" rowspan="6"/>
  <label>ColorChooser</label>
  <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
</colorchooser>

Einfacher Modus

Für die meisten Anwendungsfälle wird der einfache Modus ausreichen, da hier zugunsten einer einfachen Konfiguration auf die Details einer farbverbindlichen Wiedergabe verzichtet wird.

Widget-Komponenten: Slider

Der ColorChooser bietet verschiedene Möglichkeiten und Kombinationen um eine Farbe auszuwählen und anzuzeigen. So gibt es Slider für eine direkte Auswahl, aber aber solche für eine der menschlichen Wahrnehmung besser entsprechenden Darstellung:

RGB-r	Roter Kanal - direkte Ansteuerung einer RGB-Beleuchtung
RGB-g	Grüner Kanal - direkte Ansteuerung einer RGB-Beleuchtung
RGB-b	Blauer Kanal - direkte Ansteuerung einer RGB-Beleuchtung
RGBW-r	Roter Kanal - direkte Ansteuerung einer RGBW-Beleuchtung
RGBW-g	Grüner Kanal - direkte Ansteuerung einer RGBW-Beleuchtung
RGBW-b	Blauer Kanal - direkte Ansteuerung einer RGBW-Beleuchtung
RGBW-w	Weißer Kanal - direkte Ansteuerung einer RGBW-Beleuchtung
h	hue - Farbton des HSV-Farbraums, indirekte Ansteuerung
s	saturation - Sättigung des HSV-Farbraums, indirekte Ansteuerung
v	value - Helligkeit des HSV-Farbraums, indirekte Ansteuerung
T	Farbtemperatur für Weiß, indirekte Ansteuerung
Y	Helligkeit im xyY-Farbraum, indirekte Ansteuerung
LCh-L	lightness - Helligkeit im L*C*h° CIE Farbraum, indirekte Ansteuerung
LCh-C	chroma - Buntheit im L*C*h° CIE Farbraum, indirekte Ansteuerung
LCh-h	hue - Farbtonwinkel im L*C*h° CIE Farbraum, indirekte Ansteuerung

Der Slider für die Farbtemperatur nimmt eine Sonderrolle ein, da dieser gleichzeitig den Farbton als auch die Sättigung so einstellt, dass diese Farbtemperatur mit der Beleuchtung erreicht wird. Soll die Farbtemperatur noch um einen Slider für die Helligkeit ergänzt werden, so ist hierfür Y am besten geeignet.

Bei dem Farbtemperatur-Slider kann durch einen Doppelpunkt getrennt der Bereich für die Farbtemperaturen festgelegt werden. So zeigt T:2000-10000 einen Slider der von 2000 Kelvin bis 10000 Kelvin reicht.

Beispiel: RGB-Slider

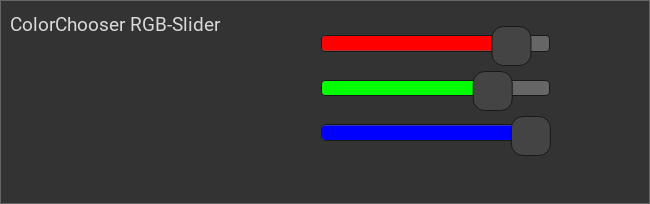

ColorChooser, RGB-Slider

<colorchooser controls="RGB-r;RGB-g;RGB-b">
  <layout colspan="6" rowspan="4"/>
  <label>ColorChooser RGB-Slider</label>
  <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
</colorchooser>

Beispiel: RGBW-Slider

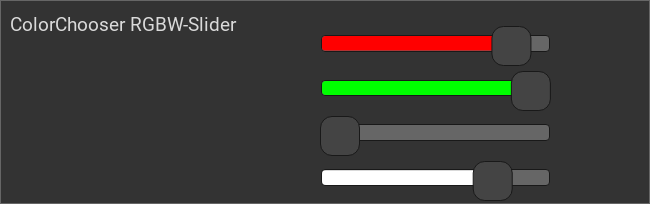

ColorChooser, RGBW-Slider

<colorchooser controls="RGBW-r;RGBW-g;RGBW-b;RGBW-w">
  <layout colspan="6" rowspan="4"/>
  <label>ColorChooser RGBW-Slider</label>
  <address transform="DPT:5.001" mode="readwrite" variant="RGBW-r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="RGBW-g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="RGBW-b">1/2/61</address>
  <address transform="DPT:5.001" mode="readwrite" variant="RGBW-w">1/2/62</address>
</colorchooser>

Beispiel: HSV-Slider

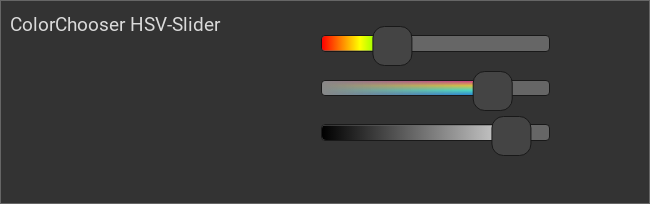

ColorChooser, HSV-Slider

<colorchooser controls="h;s;v">
  <layout colspan="6" rowspan="4"/>
  <label>ColorChooser HSV-Slider</label>
  <address transform="DPT:5.001" mode="readwrite" variant="h">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="s">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="v">1/2/61</address>
</colorchooser>

Beispiel: Farbtemperatur- und Helligkeits-Slider

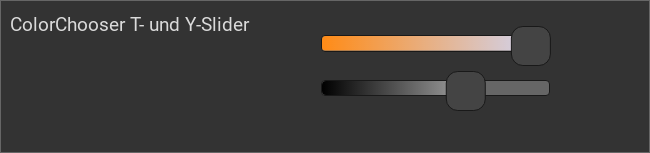

ColorChooser, Farbtemperatur- und Helligkeits-Slider

<colorchooser controls="T:2000-10000;Y">
  <layout colspan="6" rowspan="3"/>
  <label>ColorChooser T- und Y-Slider</label>
  <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
</colorchooser>

Beispiel: LCh-Slider

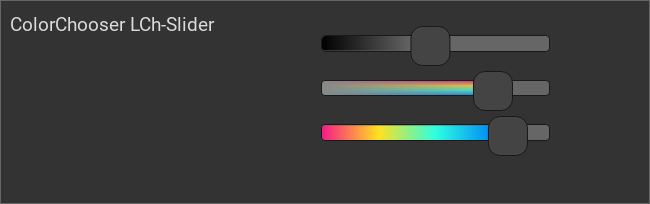

ColorChooser, LCh-Slider

<colorchooser controls="LCh-L;LCh-C;LCh-h">
  <layout colspan="6" rowspan="4"/>
  <label>ColorChooser LCh-Slider</label>
  <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
</colorchooser>

Widget-Komponenten: Farbwahlrad

Statt der einzelnen Slider gibt es auch kombinierende, komplexere Möglichkeiten:

box	Farbwahlrad mit Quadratischem Helligkeits- und Sättigungswähler, HSV-Farbraum
triangle	Farbwahlrad mit dreieckigem Helligkeits- und Sättigungswähler, HSV-Farbraum
LCh-box	Farbwahlrad mit Quadratischem Helligkeits- und Sättigungswähler, L*C*h° CIE Farbraum
LCh-triangle	Farbwahlrad mit dreieckigem Helligkeits- und Sättigungswähler, L*C*h° CIE Farbraum

Beispiel: kombinierter Wähler box

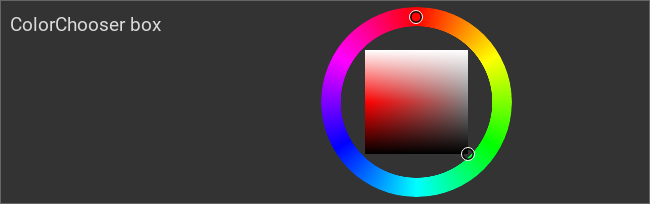

ColorChooser, kombinierte Wähler: box

<colorchooser controls="box">
  <layout colspan="6" rowspan="4"/>
  <label>ColorChooser box</label>
  <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
</colorchooser>

Beispiel: kombinierter Wähler triangle

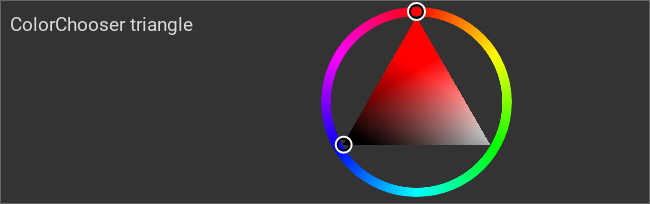

ColorChooser, kombinierte Wähler: triangle

<colorchooser controls="triangle">
  <layout colspan="6" rowspan="4"/>
  <label>ColorChooser triangle</label>
  <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
</colorchooser>

Beispiel: kombinierter Wähler LCh-box

ColorChooser, kombinierte Wähler: LCh-box

<colorchooser controls="LCh-box">
  <layout colspan="6" rowspan="4"/>
  <label>ColorChooser LCh-box</label>
  <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
</colorchooser>

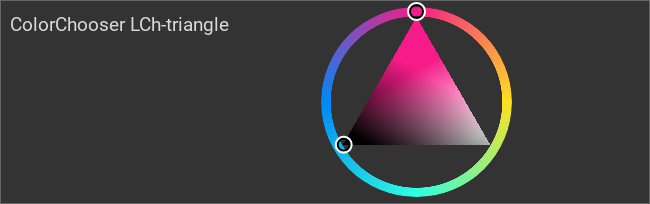

Beispiel: kombinierter Wähler LCh-triangle

ColorChooser, kombinierte Wähler: LCh-triangle

<colorchooser controls="LCh-triangle">
  <layout colspan="6" rowspan="4"/>
  <label>ColorChooser LCh-triangle</label>
  <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
</colorchooser>

Bemerkung

Im einfachen Modus sollten das Farbwahlrad im HSV-Farbraum benutzt werden, im professionellen Modus, wenn die Farborte der einzelnen Farben konfiguriert wurden, im L*C*h°-Farbraum.

Dim-Kurven

Das menschliche Auge nimmt Helligkeit nicht linear sondern logarithmisch war, dadurch ist es möglich sowohl in dunkler Nacht als auch mittags bei gleißendem Sonnenschein sehen zu können. Verschiedene Beleuchtungssysteme, wie beispielsweise DALI, berücksichtigen diese Eigenschaft des Auges und verwenden eine nicht lineare Dim-Kurve um eine bessere Übereinstimmung zwischen der eingestellten und der wahrgenommenen Helligkeit zu erreichen. Dieses grundsätzlich sinnvolle Verhalten ist jedoch bei der Mischung von Farben nachteilig, da hier ein lineares Verhalten benötigt wird.

Durch die Attribute r_curve, g_curve, b_curve und w_curve lassen sich die Verwendeten Dim-Kurven einstellen um das Verhalten des Beleuchtungssystems zu kompensieren. Neben der für den professionen Modus gedachten Angabe einer Dim-Kurve aus Messwerten einer Profilierung lassen sich mit den Schlüsselwerten linear, exponential und logarithmic die wichtigsten Kurventypen einstellen.

Bemerkung

Die Angabe ein Dim-Kurve wird nur benötigt, wenn die Kommunikation in Farbkomponenten (r, g, b und ggf. w) erfolgt. Wird statt dessen eine komplette Farbe als HSV, oder im optimalen Fall, als xyY-Farbe übertragen, so ist die Angabe einer Dim-Kurve nicht notwendig.

Welcher Wert richtig ist lässt sich aus der Dokumentation der Beleuchtungssystems entnehmen, wobei hier sowohl die Lampen, die Treiber als auch das Bus-Gateway zu berücksichtigen sind, da hier an jeder Stelle ein nicht lineares Verhalten möglich sein kann.

Ob die verwendete Kurve korrekt ist lässt sich grob auch ohne Messgerät leicht abschätzen. Hierzu muss der rote Kanal auf 100%, der grüne auf 50% und der blaue auf 0% eingestellt werden (der ggf. vorhandene weiße Kanal muss auch auf 0% stehen). Die Beleuchtungsfarbe sollte nun, wenn die Dim-Kurven richtig eingestellt sind, einem satten Orange entsprechen.

Sollte die Farbe nicht passen, so ist real eingestellte Farbe (ohne dass eine Dim-Kurve konfiguriert wurde) mit dieser Tabelle zu vergleichen und der Wert aus der letzten Spalte als Dim-Kurve zu verwenden:

Soll-Farbe	reale Farbe	zur Kompensation zu verwendende Dim-Kurve
——	——	logarithmic
——	——	linear
——	——	exponential

Meist reicht die Einstellung der korrekten Dim-Kurve aus, um bereits eine gute Farbdarstellung zu bekommen. Sollte es jedoch auch nach einer Korrektur bei einer RGB-Beleuchtung, wenn die Helligkeit auf 100% und die Sättigung auf 0% steht, einen Farbstich geben und nicht neutral Weiß leuchten, so kann über die r_strength, g_strength und b_strength Werte eine Korrektur erfolgen. Dies ist auch bei einer RGBW-Beleuchtung möglich, jedoch wird das Abschätzen der Werte noch schwieriger als bei einer RGB-Beleuchtung, so dass hier am besten eine Messung der realen Werte durchgeführt werden sollte. Dies wird im Abschnitt für den professionellen Modus beschrieben.

Professioneller Modus

Für professionelle Anwendungen wie in der Architektur, Kunstgalerien oder Yachten lässt sich der einfache Modus leicht auf eine farbverbindliche Nutzung erweitern.

Bemerkung

Beste Ergebnisse benötigen einen kalibrierten Bildschirm. Da für die Darstellung bewusst nur der sRGB-Farbraum verwendet wird sollte aber auch auf unkalibrierten Geräten (wie z.B. Smartphones und Tablets) eine akzeptable Darstellung möglich sein. Trotz der Einschränkung der Bildschirmdarstellung auf sRGB lässt sich durch den ColorChooser der komplette Farbraum, der durch die Leuchtmittel möglich ist, nutzen.

Der professionelle Modus unterscheidet sich vom einfachen Modus dadurch, dass die Farborte des verwendeten Leuchtmittels mit angegeben werden, so wie deren Dim-Verhalten.

Die besten Ergebnisse werden erreicht, wenn für den roten, grünen, blauen und, so vorhanden, weißen Kanal die Farborte und Helligkeiten mit einem Spektralfotometer gemessen werden und als x und y Koordinaten des CIE-Normfarbsystem übergeben werden. Aus der Messung kann dann auch die Dim-Kurve als Tabelle, so wie die maximale Helligkeit übernommen werden. Aufgrund der Alterung des Leuchtmittels sollten - genau so wie bei der Monitor-Kalibierung - die Dim-Kurven regelmäßig bestimmt werden und die Konfigurationsdatei entsprechend angepasst werden. Die Häufigkeit der Messung richtet sich dabei nach dem Anspruch an die zu erreichende Farbtreue.

Ohne Messgerät, aber mit einem Datenblatt des verwendeten Leuchtmittels, lassen sich auch noch gute Ergebnisse erzielen. Wenn für die Farben keine x und y Koordinaten angegeben werden, aber zumindest die Wellenlängen, so können diese alternativ verwendet werden. Dies führt nur bei einer monochromatischen Lichtquelle wie einem Laser zu einem korrektem Ergebnis, jedoch besitzen auch RGB-LEDs ein annähernd monochromatische Verhalten. Bei dem weißen Kanal kann statt der xy-Koordinaten auch die Farbtemperatur verwendet werden. Sollte eine Abweichung von der Black-Body-Kurve berücksichtigt werden müssen, so muss dies jedoch über eine Angabe in xy-Koordinaten erfolgen.

Die Helligkeitsangabe muss keine spezifische physikalische Einheit (wie Lumen oder Lumen/Meter bei LED-Strips) haben, hier verwendet der ColorChooser nur die relative Größe der Werte untereinander.

Um beste Ergebnisse zwischen Bildschirm-Darstellung und Beleuchtungsfarbe zu erhalten, sollte das Widget-Element nicht im HSV sondern im L*C*h°-Modus verwendet werden. Die Kommunikation über den Bus sollte im xy bzw. xyY oder L*a*b* Farbraum erfolgen, da hier die Umrechnung in die Ansteuerung des Leuchtmittels aktornah passiert und so eine akkuratere Farbwiedergabe zu erwarten ist. Eine Kommunikation im HSV-Farbraum würde auch noch eine gute Farbwiedergabe ermöglichen. Für eine direkte Ansteuerung über RGB bzw. RGBW Werte ist eine korrekt eingestellte Dim-Kurve unabdingbar.

Bemerkung

Der ColorChooser verwendet intern den CIE xyY Farbraum. Für die Umrechnung in den L*a*b* bzw. den L*C*h° Farbraum wird die Normlichtart D65 und ein Beobachterwinkel von 10° verwendet.

Beispiel für einen ColorChooser für den OSRAM LINEARlight FLEX Colormix RGBW LED-Strip „LF700RGBW-G1-830-06“ mit Farborten aus dem Datenblatt und einer Ansteuerung über DALI:

<colorchooser
    r_wavelength="622" r_strength="80" r_curve="logarithmic"
    g_wavelength="534" g_strength="196" g_curve="logarithmic"
    b_wavelength="468" b_strength="21" b_curve="logarithmic"
    w_x="0.4290" w_y="0.4010" w_strength="400" w_curve="logarithmic"
    controls="LCh-triangle">
  <layout rowspan="4" colspan="6"/>
  <label>LED Strip</label>
  <address transform="DPT:242.600" mode="read" variant="xyY">1/2/60</address>
  <address transform="DPT:242.600" mode="write" variant="xyY">1/2/61</address>
</colorchooser>

Warnung

Grundsätzlich ist es möglich mehrere Address-Elemente mit unterschiedlichen Farbraum-Arten gleichzeitig zu verwenden, z.B. RGB und HSV, aber auch RGB-R, RGB-G, RGB-B und gleichzeitig RGB selbst. Auch wenn dies vordergründig zu funktionieren scheint, so kann es unbeabsichtigte Seiteneffekte erzeugen die zur Anzeige einer falschen Farbe führen.

Bemerkung

Es wird empfohlen nach Möglichkeit für die Übermittlung der Farbinformation einen Datentyp zu verwenden, der alle Farbkomponenten in sich vereint (also z.B. rgb statt RGB-r, RGB-g und RGB-b), da es bei der Verwendung von Einzelkomponenten durch den zeitlichen Versatz sonst zu kurzfristigen Artefakten in der Darstellung/Animation kommen kann.

Bemerkung

Wenn mehrere ColorChooser für die gleiche Farbe verwendet werden (z.B. in einer Konfiguration, oder bei zwei offenen Instanzen der CometVisu), so ist es möglich, dass beide eine leicht unterschiedliche Anzeige haben. Dies passiert, wenn eine Farbe ausgewählt wurde, die in dieser Form nicht über den Bus übertragen werden kann, da sie mit den vorhandenen Farbkanälen nicht darstellbar ist. Dies kann insbesondere bei einem Farbwähler im LCh-Modus der Fall sein, wenn die Farbwerte selbst im RGB-Modus übertragen werden.

Dieses Verhalten kann durch eine Umstellung der Bus-Kommunikation auf den xyY-Farbraum lösen.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Grundsätzliches.

Das Verhalten und Aussehen des ColorChoosers kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im ColorChooser-Element

Element	Attribut
	Name	Inhalt	Beschreibung
colorchooser	controls	Text	Liste the darzustellenden Kontrollelemente (durch Strichpunkte getrennt)
	r_x	Zahl	x Koordinate des roten Kanals im CIE xyY Farbraum
	r_y	Zahl	y Koordinate des roten Kanals im CIE xyY Farbraum
	r_wavelength	Zahl	Wellenlänge in Nanometern des roten Kanals
	r_strength	Zahl	Maximale Stärke des roten Kanals
	r_curve	Text	Dim-Kurve des roten Kanals
	r_scale	Zahl	Skalierung der Dim-Kurve des roten Kanals
	g_x	Zahl	x Koordinate des grünen Kanals im CIE xyY Farbraum
	g_y	Zahl	y Koordinate des grünen Kanals im CIE xyY Farbraum
	g_wavelength	Zahl	Wellenlänge in Nanometern des grünen Kanals
	g_strength	Zahl	Maximale Stärke des grünen Kanals
	g_curve	Text	Dim-Kurve des grünen Kanals
	g_scale	Zahl	Skalierung der Dim-Kurve des grünen Kanals
	b_x	Zahl	x Koordinate des blauen Kanals im CIE xyY Farbraum
	b_y	Zahl	y Koordinate des blauen Kanals im CIE xyY Farbraum
	b_wavelength	Zahl	Wellenlänge in Nanometern des blauen Kanals
	b_strength	Zahl	Maximale Stärke des blauen Kanals
	b_curve	Text	Dim-Kurve des blauen Kanals
	b_scale	Zahl	Skalierung der Dim-Kurve des blauen Kanals
	w_x	Zahl	x Koordinate des weißen Kanals im CIE xyY Farbraum
	w_y	Zahl	y Koordinate des weißen Kanals im CIE xyY Farbraum
	w_strength	Zahl	Maximale Stärke des weißen Kanals
	w_curve	Text	Dim-Kurve des weißen Kanals
	w_scale	Zahl	Skalierung der Dim-Kurve des weißen Kanals
	send_on_finish	true oder false	Sende nur beim Loslassen des Sliders.

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
colorchooser layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	x-s	Text	Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	x-m	Text	Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	y-s	Text	Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	y-m	Text	Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.
	width-s	Text	Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	width-m	Text	Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	scale	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
	scale-s	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
	scale-m	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
colorchooser label icon	name	Text	Name unter dem das Icon registriert ist.
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text	Farbe des Icon in CSS Notation (z.B. #1188FF).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
colorchooser label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
colorchooser address	transform	Text	Umwandlung des Bus-System Wertes um angezeigt werden zu können.
	mode	disable, read, write oder readwrite	„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.
	variant	Text
	format-pos	Zahl	Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.
	selector	Text	Nur MQTT: JSON Selektor
	qos	Zahl	Nur MQTT: QoS
	retain	true oder false	Nur MQTT: retain Flag
	ignore-error	true oder false	Nur MQTT: ignoriere Dekodierfehler.
colorchooser address #text		Text	Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

Elemente im Editor

Wichtig

Wird am Bus jede Farbe (Rot, Grün, Blau) individuell angesprochen, so muss jeweils eine Gruppenadresse mit entsprechendem variant angelegt werden. Für OpenHAB Color Items oder entsprechen kombinierte KNX Datentypen gilt diese Einschränkung nicht, sie können beispielsweise mit einer Adresse mit dem Zusatz variant="rgb" angesprochen werden.

Als Werte für variant sind zulässig:

RGB-r	Roter Kanal einer RGB-Beleuchtung
RGB-g	Grüner Kanal einer RGB-Beleuchtung
RGB-b	Blauer Kanal einer RGB-Beleuchtung
r	Abkürzung für RGB-r
g	Abkürzung für RGB-g
b	Abkürzung für RGB-b
rgb	Kombinierter Datentyp für RGB-Beleuchtung
RGBW-r	Roter Kanal einer RGBW-Beleuchtung
RGBW-g	Grüner Kanal einer RGBW-Beleuchtung
RGBW-b	Blauer Kanal einer RGBW-Beleuchtung
RGBW-w	Weißer Kanal einer RGBW-Beleuchtung
rgbw	Kombinierter Datentyp für RGBW-Beleuchtung
h	Hue-Kanal einer mit HSV angesteuerten Beleuchtung
s	Saturation-Kanal einer mit HSV angesteuerten Beleuchtung
v	Value-Kanal einer mit HSV angesteuerten Beleuchtung
hsv	Kombinierter Datentyp für mit HSV angesteuerten Beleuchtung
x	x-Kanal einer mit xyY angesteuerten Beleuchtung
y	y-Kanal einer mit xyY angesteuerten Beleuchtung
Y	Y-Kanal einer mit xyY angesteuerten Beleuchtung
xy	Kombinierter Datentyp für mit xyY angesteuerten Beleuchtung
xyY	Kombinierter Datentyp für mit xyY angesteuerten Beleuchtung

Bemerkung

Die für die Kommunikation verwendeten variant müssen nicht den für die Anzeige unter Interaktion verwendeten Widget-Elementen im controls Attribut entsprechen. So wäre ein ColorChooser mit HSV-Anzeige aber RGB-Buskommunikation zulässig.

XML Syntax

Alternativ kann man für das ColorChooser Plugin auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

<colorchooser>
  <layout colspan="6" rowspan="4"/>
  <label>RGB Flur</label>
  <address transform="DPT:5.001" mode="readwrite" variant="r">1/2/59</address>
  <address transform="DPT:5.001" mode="readwrite" variant="g">1/2/60</address>
  <address transform="DPT:5.001" mode="readwrite" variant="b">1/2/61</address>
</colorchooser>

Fußnoten

[1]

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
