Anleitung zum Erstellen eines Animierten Hydraulikplans
Voraussetzung
Inkscape
Wir erstellen einen Puffer
Inkscape Starten

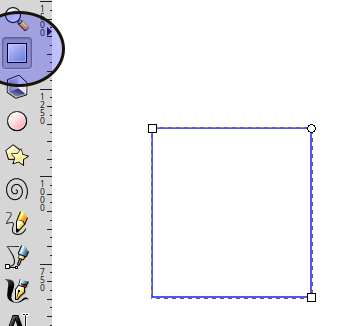

Rechteck erstellen
![Puffer1.png](../_images/Puffer1.png)

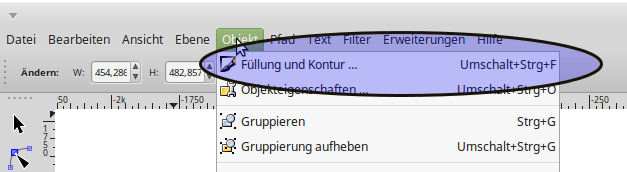

Füllen und Kontur auswählen
![Puffer2.png](../_images/Puffer2.png)

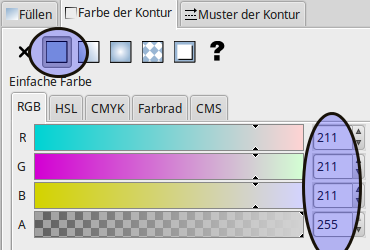

Farbe der Kontur auf Grau stellen
![Puffer3.png](../_images/Puffer3.png)

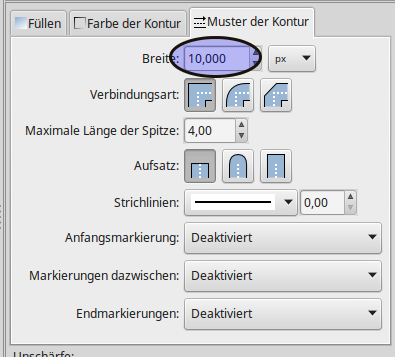

Breite der Kontur einstellen
![Puffer4.png](../_images/Puffer4.png)
Ergebnis
![Puffer5.png](../_images/Puffer5.png)

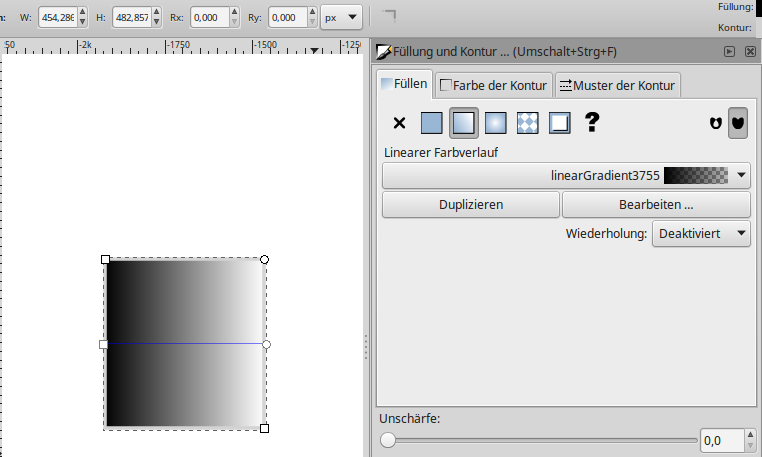

Füllung mit Farbverlauf erstellen
![Puffer6.png](../_images/Puffer6.png)
Mit der Bearbeitungsfunktion zwei Farben für den Verlauf zuweisen

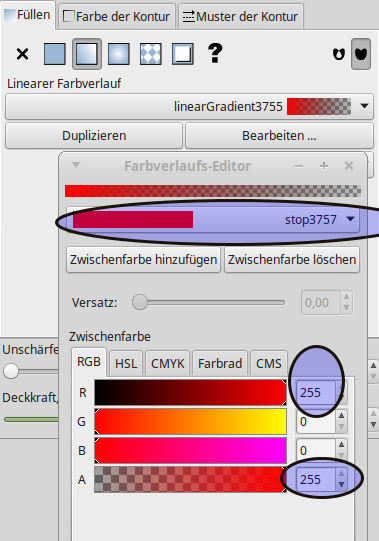

Farbe 1 (rot) Zuweisen mit 100% Deckung
![Puffer7.png](../_images/Puffer7.png)

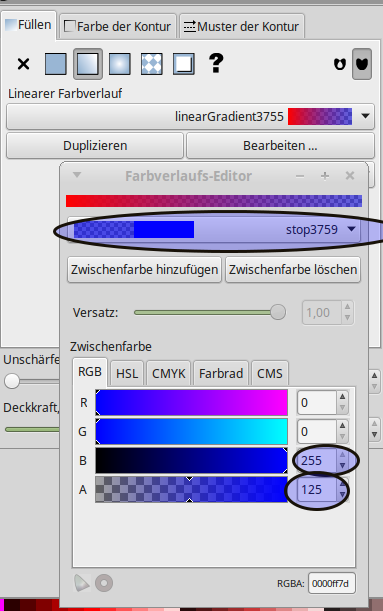

Farbe zwei (blau) mit 50% Deckung
![Puffer8.png](../_images/Puffer8.png)
Farbverlauf ändern
es gibt zwei Möglichkeiten

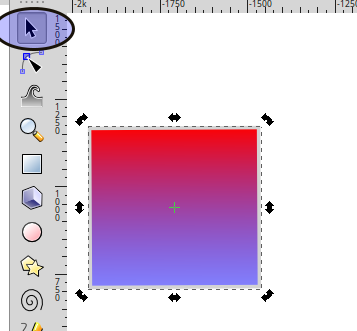

Objekt drehen
![Puffer9.png](../_images/Puffer9.png)

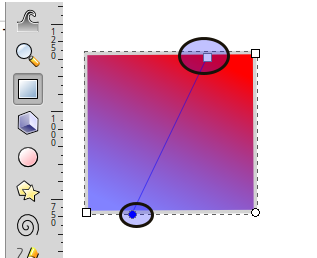

Farbverlauflinie verschieben
![Puffer10.png](../_images/Puffer10.png)
Ecken abrunden
![Puffer11.png](../_images/Puffer11.png)
Wir erstellen Leitungen

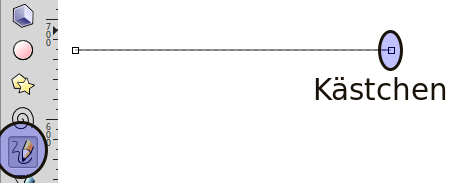

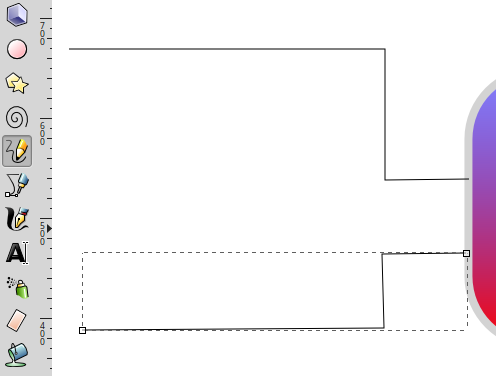

Rohre werden mit dem Freihandlinien Zeichner erstellt. Es ist damit möglich auch gerade Linien zu Zeichnen Am Startpunkt mit der Maus klicken. Am Zielpunk wider klicken, fertig ist die Gerade. Wenn man mit der neuen Linie am letzten Kästchen der alte Linie beginnt werden die Linien zusammenhängen. Die Zeichenrichtung bestimmt wie später die Animation läuft. Von rechts nach links gezeichnet, Flüssigkeit fließt von rechts nach links.
Linie ein Volumen geben
Füllung der Kontur

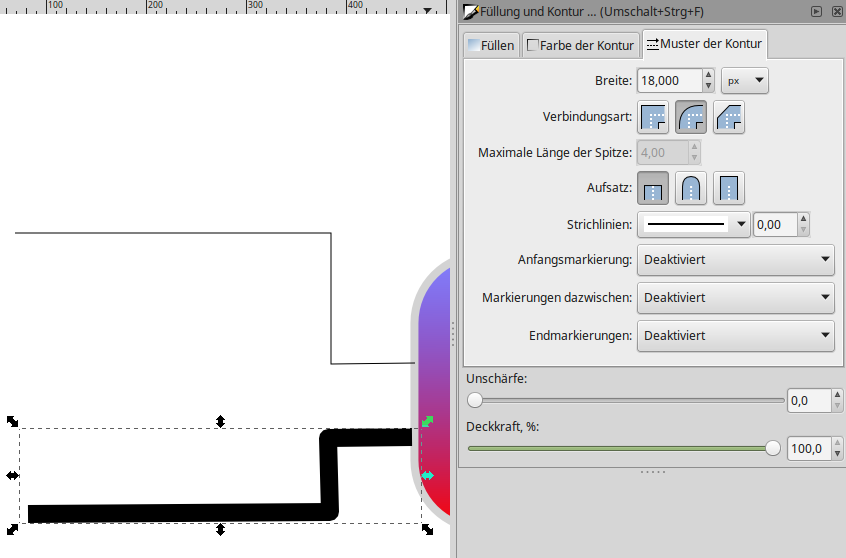

Muster der Kontur
![Rohr3.png](../_images/Rohr3.png)

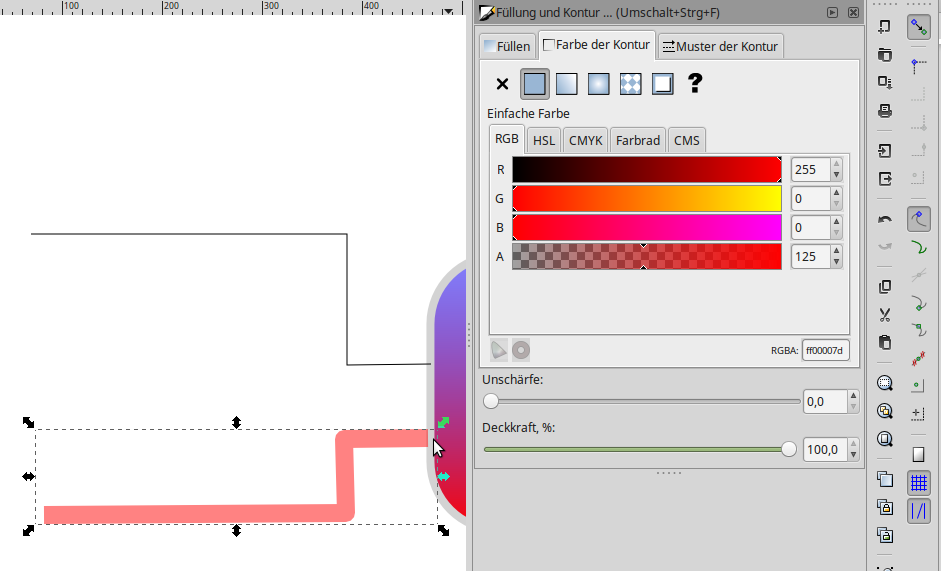

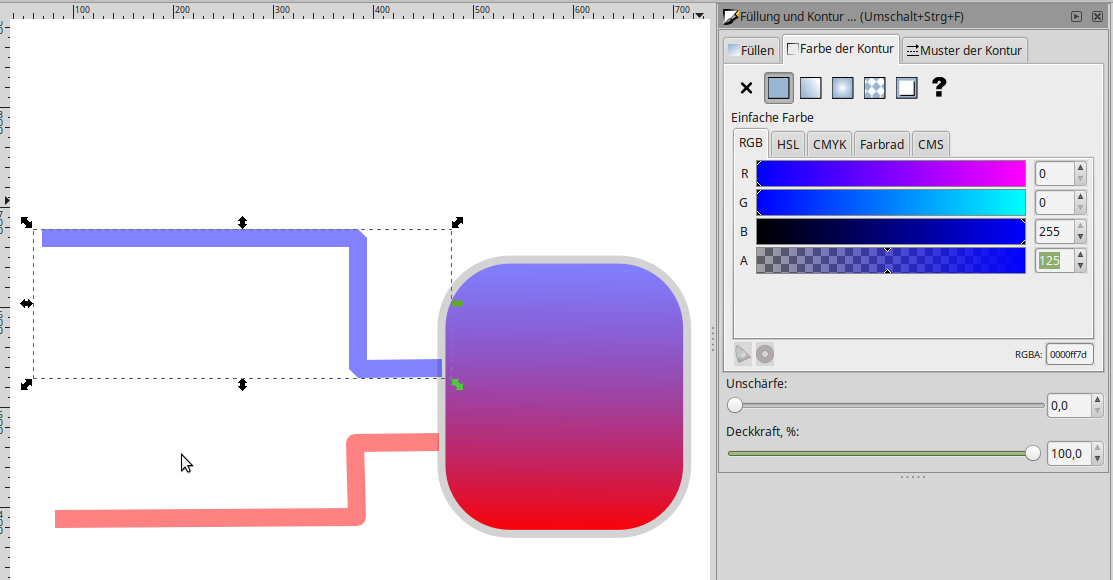

Farbe der Kontur
![Rohr4.png](../_images/Rohr4.png)
![Rohr5.png](../_images/Rohr5.png)
Dem Objekt einen Namen zuweisen. Wird später für die Animation benötigt.

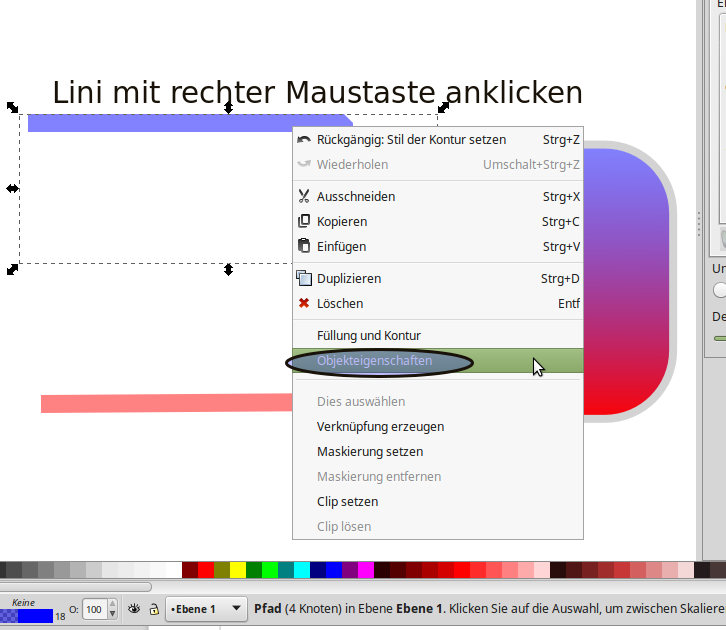

Linie mit der rechten Maustaste anklicken
Objekteigenschaften wählen
![Rohr6.png](../_images/Rohr6.png)

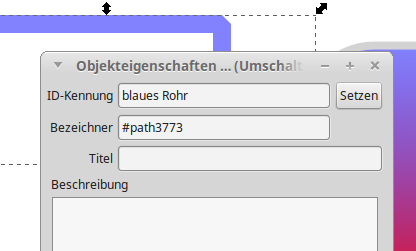

ID ändern
![Rohr7.png](../_images/Rohr7.png)
XML-File anpassen (Inkscape)
Nun kommt das Geheimnis der animierten Leitungen

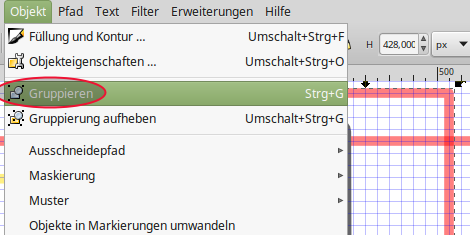

Gruppen Bilden
Die benötigte Werte können nur eingetragen werden, wenn die Leitung als Gruppe definiert wurde.
![XML1.png](../_images/XML1.png)

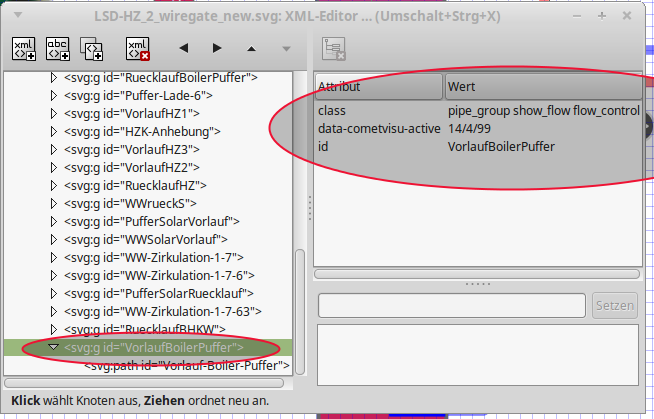

Parameter der Gruppe zuordnen
id=“<eindeutige id>“
class=“pipe_group show_flow flow_control“
data-cometvisu-active=“1/0/3“
Die Parameter pipe_group, show_flow, data-cometvisu-active und flow_control bedeuten:
pipe_group => aus dem Pfad wird eine Röhrenform erzeugt
show_flow => wird eine fliesende (abstraktes) Fluid „simuliert“.
data-cometvisu-active=“<ga>“ => animiert die Flüssigkeit bei aktiver GA
flow_control => Animation
![XML2.png](../_images/XML2.png)
XML-File anpassen (Editor)
Es ist auch möglich die SVG Datei direkt per Editor zu bearbeiten. Basis ist die Leitung als Gruppe eingefasst

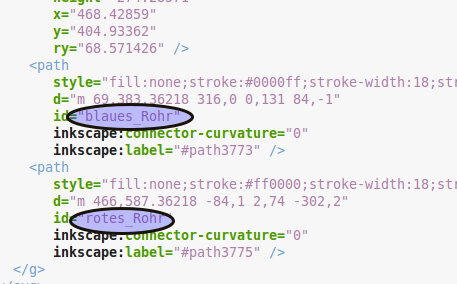

Mit einem Editor die svg Datei öffnen und nach dem Kenner (blaues Rohr) suchen
![XML3.png](../_images/XML3.png)
den Abschnitt mit dem folgendem Code anreichern.
<g
id="<eindeutige id>"
class="pipe_group show_flow flow_control"
data-cometvisu-active="1/0/3">
<path />
</g>

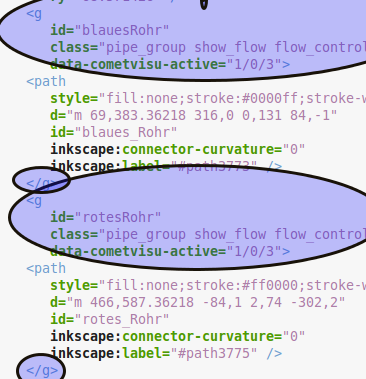

![XML4.png](../_images/XML4.png)

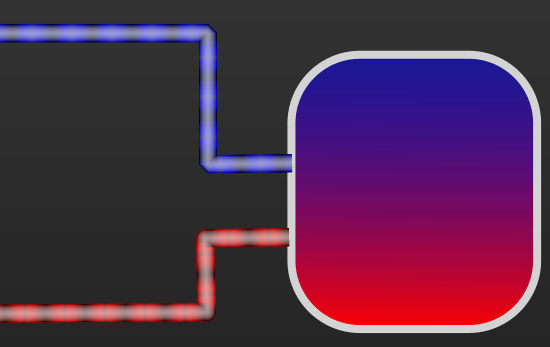

Das Fertige Ergebnis im Webbrowser
![XML5.png](../_images/XML5.png)
