Installation auf dem Timberwolf über die App

Die einfachste Möglichkeit die CometVisu auf dem Timberwolf-Server zu installieren ist über die dort angebotene App.

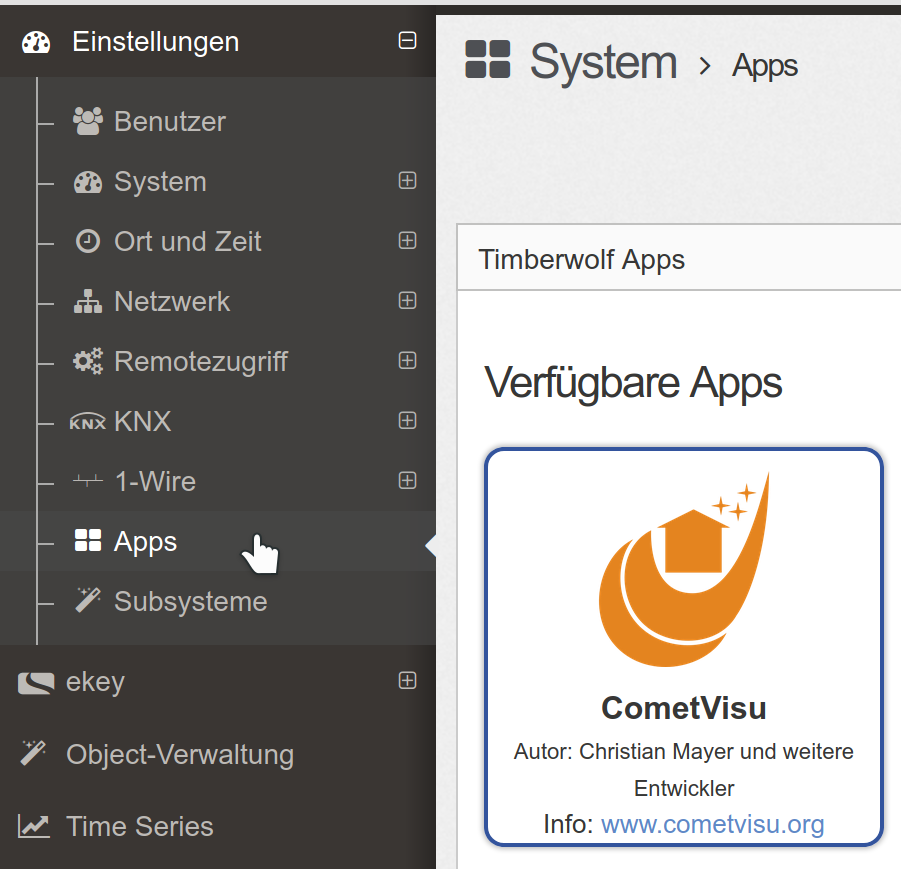

../_images/timberwolf_app.png — Auswahl der CometVisu App auf der Timberwolf-Oberfläche

Nach der Installation über das grüne „+“ wird die CometVisu unter „Aktive Apps“ aufgeführt. Hinter „URL“ ist bereits der Link eingeblendet über den die CometVisu aufgerufen werden kann.

Update

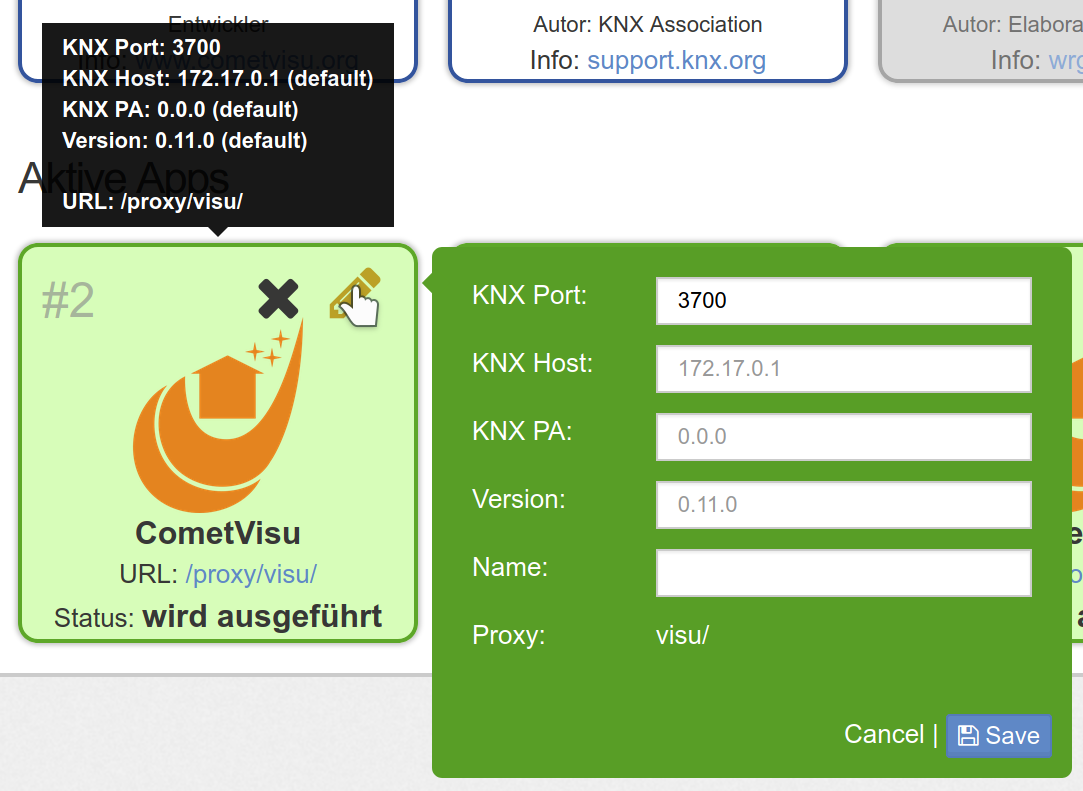

../_images/timberwolf_installed_app.png — Installierte CometVisu App

Über das Stift-Symbol kann die App konfiguriert werden. Am wichtigsten ist die Zeile „Version“. Die dort eingestelle Versions-Nummer wird installiert, bzw. über Speichern wird auf diese Versionsnummer gewechselt.

Installation auf dem Timberwolf mittels Portainer

Die fortgeschrittene Methode die CometVisu auf dem Timberwolf-Server zu installieren (wird nur in Ausnahmefällen benötigt, empfohlen ist die Installation über die App) ist über die Docker Administrationsoberfläche Portainer. Auch für andere Systeme mit Docker und Portainer ist diese Anleitung im wesentlichen geeignet.

Bemerkung

Für weitere Informationen kann hier auch auf das Tutorial zur CometVisu Installation auf dem Raspberry Pi zurück gegriffen werden.

Installation

Mit dieser Anleitung wird die CometVisu auf dem Timberwolf Server über HTTPS unter der Adresse https://<mein timberwolf>/proxy/visu/ aufrufbar sein.

Grundsätzlich eignen sich diese Schritte auch als Referenz für die Installation über Portainer auf anderen Systemen, jedoch müssen die Schritte im Detail angepasst werden, da dort üblicherweise keine Proxy zur Verfügung steht, der die CometVisu über HTTPS zugreifbar macht.

Volumes anlegen

Volume für Konfigurationsdateien

Zuerst ist ein Volume anzulegen um dort die Konfigurationsdateien abzulegen und diese über Neustarts und Aktualisierungen des Containers hinweg beizubehalten.

Die notwendigen Schritte sind: Volumes → Add Volume → Name: CometVisuConfig → Create the Volume

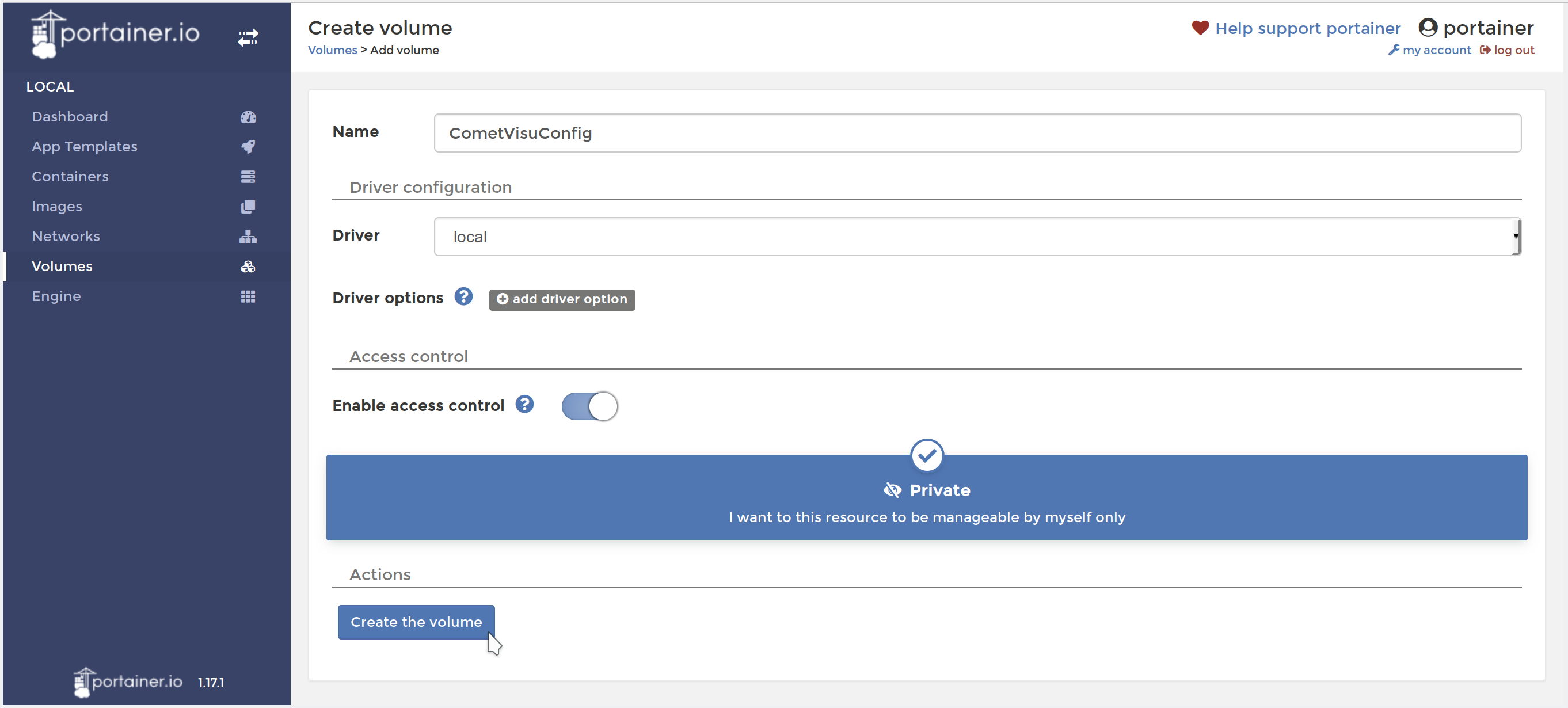

../_images/portainer_volume_add.png — Volume im Portainer anlegen

Dieses Volume kann von außen mit den Config-Dateien befüllt werden - oder am besten über den Manager.

Volume für RRD

Dieser Schritt ist optional und nur notwendig, wenn das Diagram Plugin mit RRD Dateien genutzt werden sollen. Bei der reinen Verwendung der InfluxDB kann dieser Schritt übersprungen werden.

Die Schritte für das Anlegen des Volume für Konfigurationsdateien ist zu wiederholen, jedoch wird hier sinnvoller Weise der Name CometVisuRRD gewählt.

Das Befüllen dieses Containers muss extern erfolgen, z.B. durch einen anderen Container, der diesen RRD-Container gleichzeitig mit einbindet.

Wichtig: Das interne Format der RRD Dateien ist Architektur spezifisch. So können die RRD-Dateien vom WireGate (32 Bit Architektur) nicht direkt auf dem Timberwolf (64 Bit Architektur) verwendet werden [1].

Anlegen des Containers

Unter Containers → Add Container

Name: CometVisu
Image configuration: Name: cometvisu/cometvisu:latest für die „großen“ Server (TSW2xxx), aber auch für die Hutschienen-Server.
Port mapping: host 18080, container 80
Advanced container settings:
- Volumes: Volume mapping
  - container: /var/www/html/config ⭢ volume: CometVisuConfig (bis einschließlich Version 0.10.2)
  - container: /var/www/html/resource/config ⭢ volume: CometVisuConfig (ab Version 0.11)
  - container: /var/www/rrd ⭢ volume: RRD (Optional, wenn RRD genutzt werden soll)
- Env: Environment variables
  - name: CGI_URL_PATH mit value: /proxy/visu/cgi-bin/
  - Je nach lokaler Umgebung sind gegebenenfalls weitere Anpassungen notwendig, die im Abschnitt des Docker Containers angegeben wurden.

    So kann es notwendig sein für KNX_PA einen anderen Wert als das Default 1.1.238 zu setzen, wenn diese physikalische Adresse bereits belegt ist oder eine andere Linie als 1.1 verwendet werden soll.

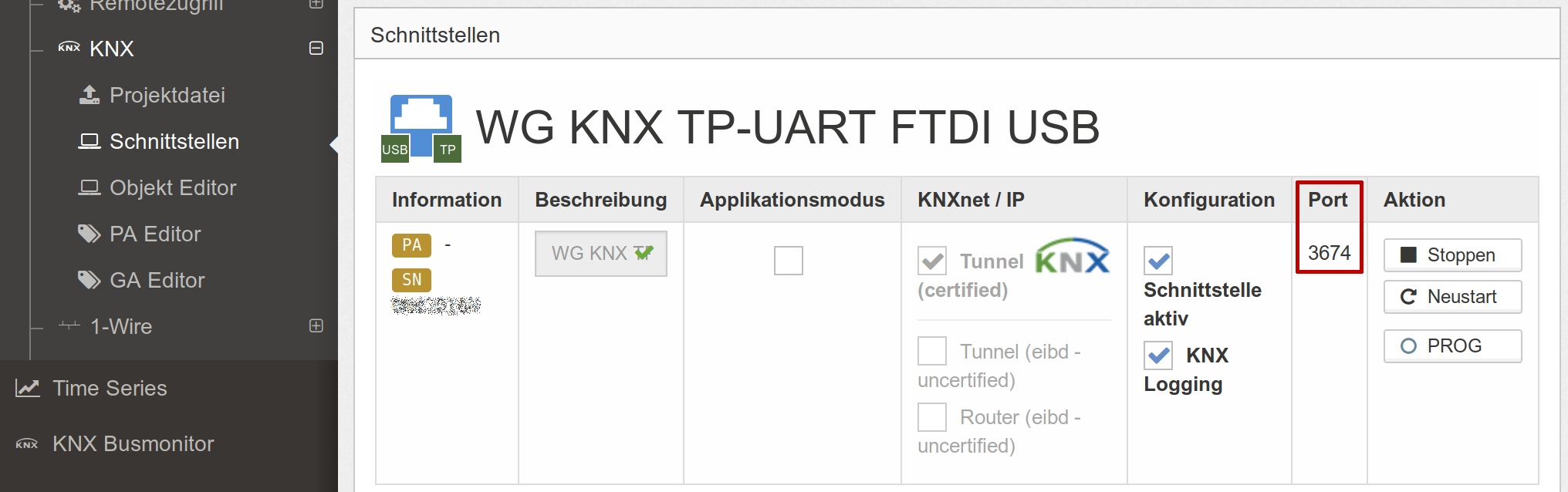

    Es ist auch wichtig, dass der Port der KNX Schnittstelle korrekt ist. Im Timberwolf ist unter Einstellungen → KNX → Schnittstellen der verwendete Port ersichtlich:

    Sollte der Port von 3700 abweichen, so ist die Umgebungsvariable KNX_INTERFACE entsprechend anzupassen, in diesem Beispiel auf den Wert iptn:172.17.0.1:3674.
- Restart policy: Unless stopped

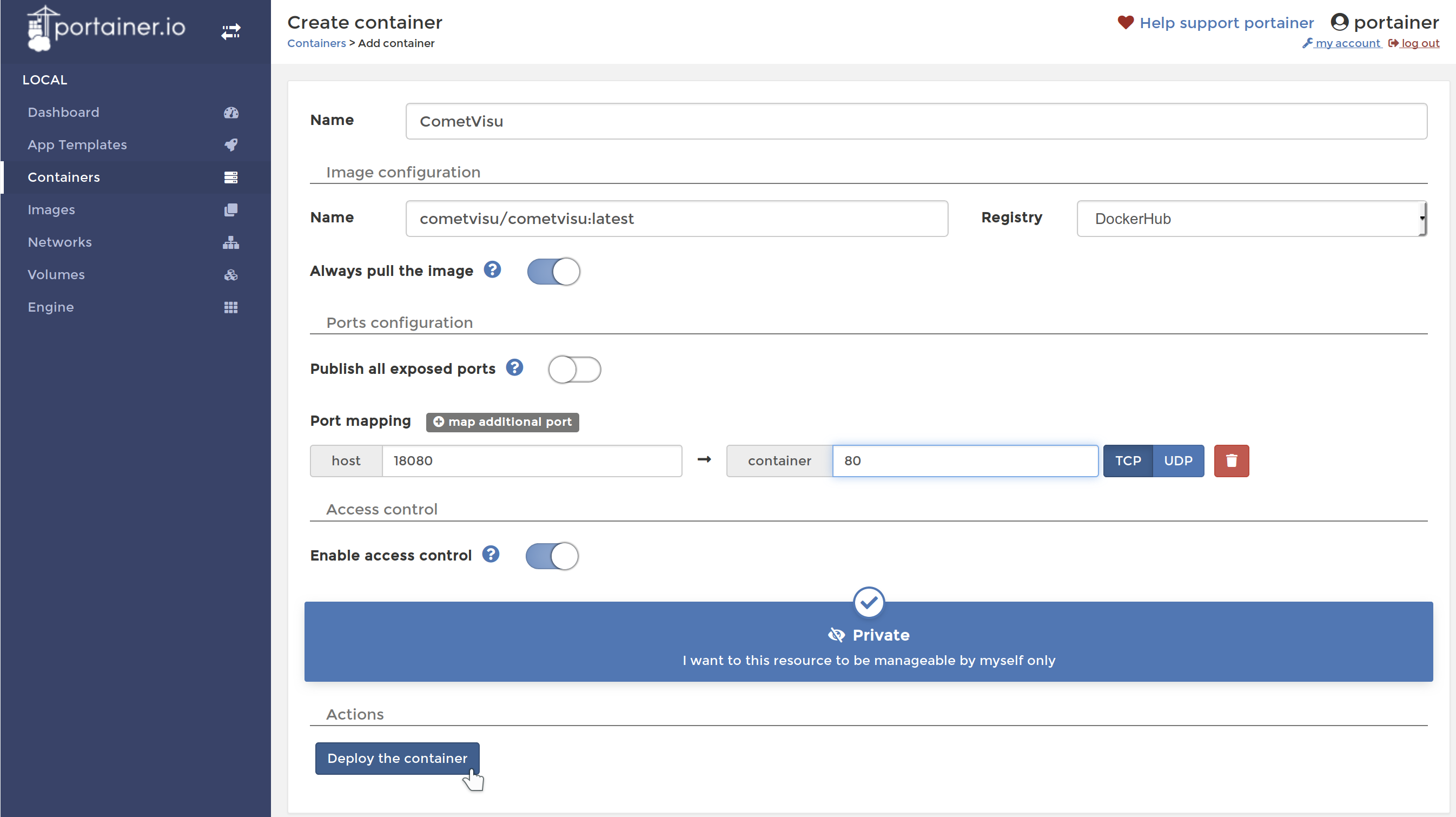

../_images/portainer_container_add.png — Container im Portainer anlegen

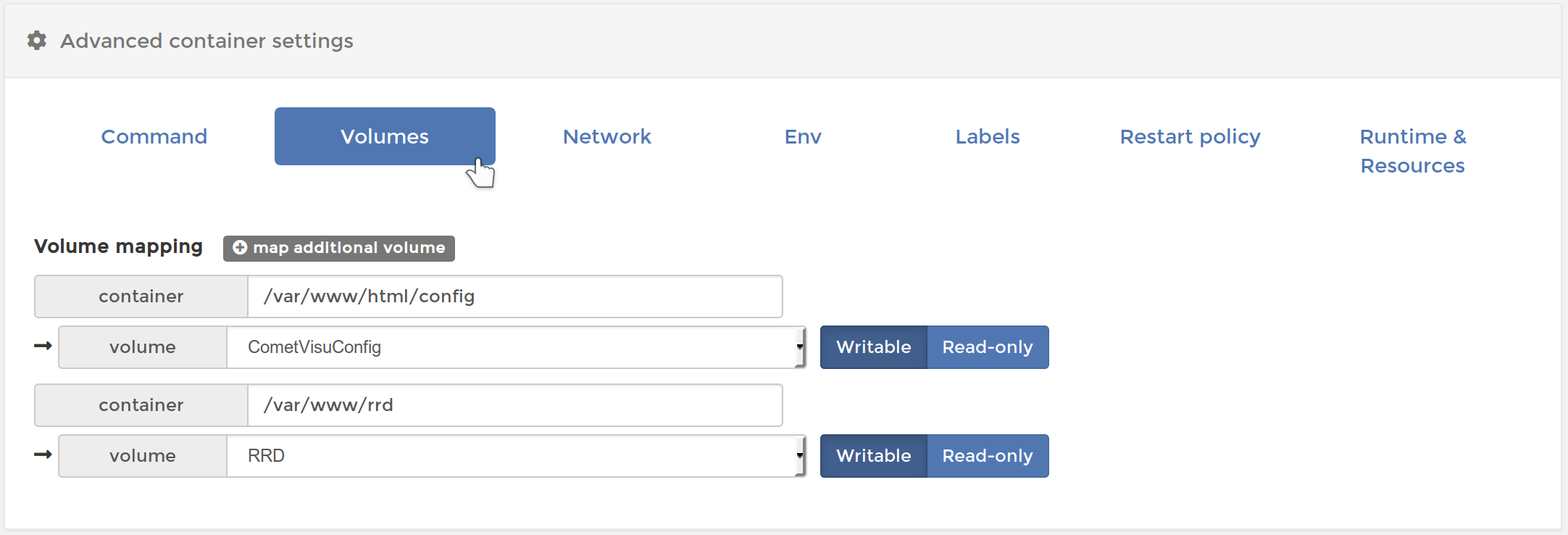

../_images/portainer_container_volumes_add.png — Container *Volumes* im Portainer konfigurieren

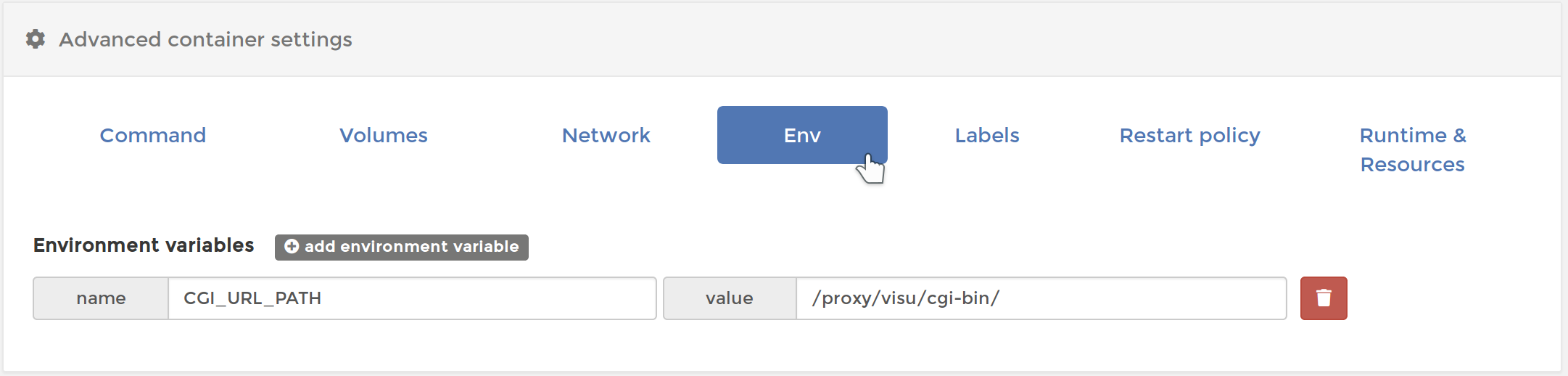

../_images/portainer_container_env_add.png — Container *Env* im Portainer konfigurieren

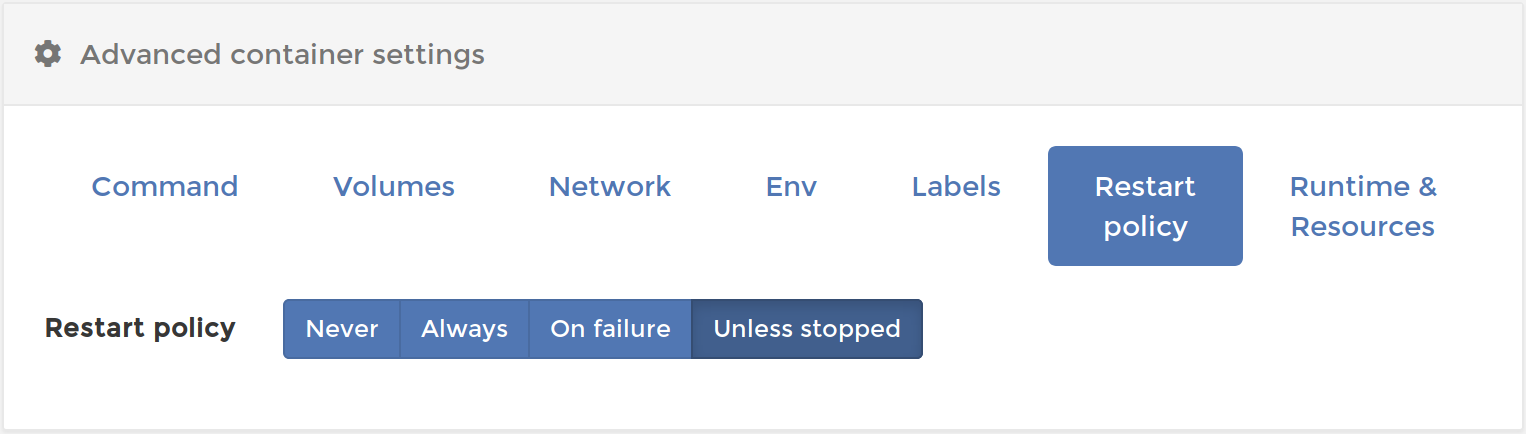

../_images/portainer_container_restart_add.png — Container *Restart policy* im Portainer konfigurieren

Dann über Deploy the container diesen erzeugen.

Proxy einrichten

In der Timberwolf Oberfläche: Einstellungen → Remotezugriff → Reverse Proxy

URL: visu/, Target http://127.0.0.1:18080/

Über Add bestätigen.

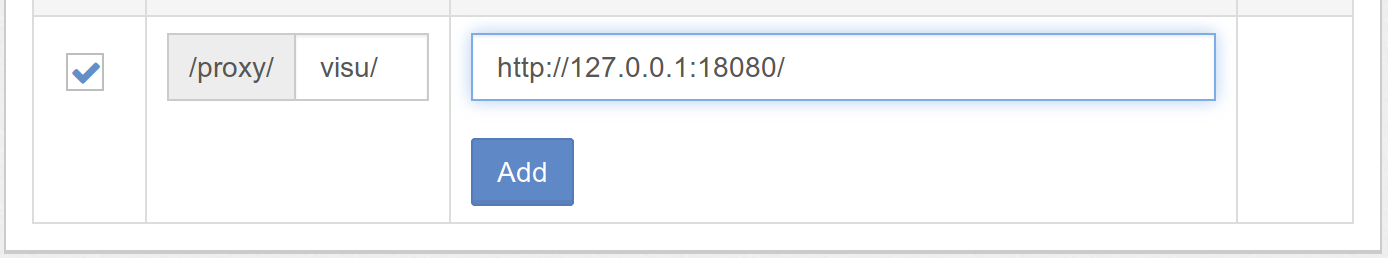

../_images/timberwolf_proxy_add.png — Timberwolf Proxy-Eintrag hinzufügen

Die CometVisu ist nun über https://<mein timberwolf>/proxy/visu/ aufrufbar.

InfluxDB Zugriff

Hinweis

Der Zugriff auf die InfluxDB und die versteckte Konfiguration wurden erst mit Version 0.11.0 eingeführt und stehen in früheren Versionen nicht zur Verfügung.

Für den Zugriff auf die Zeitreihen der InfluxDB müssen die Credentials in der Versteckten Konfiguration über den Manager eingetragen werden. Hierzu muss auf dem Timberwolf Server unter Portainer bei „Wie Sie aus dem Docker Container auf die Zeitreihen-Datenbank zugreifen können“ auf das i geklickt werden um den Benutzernamen und das Passwort für die lokale Installation in Erfahrung zu bringen.

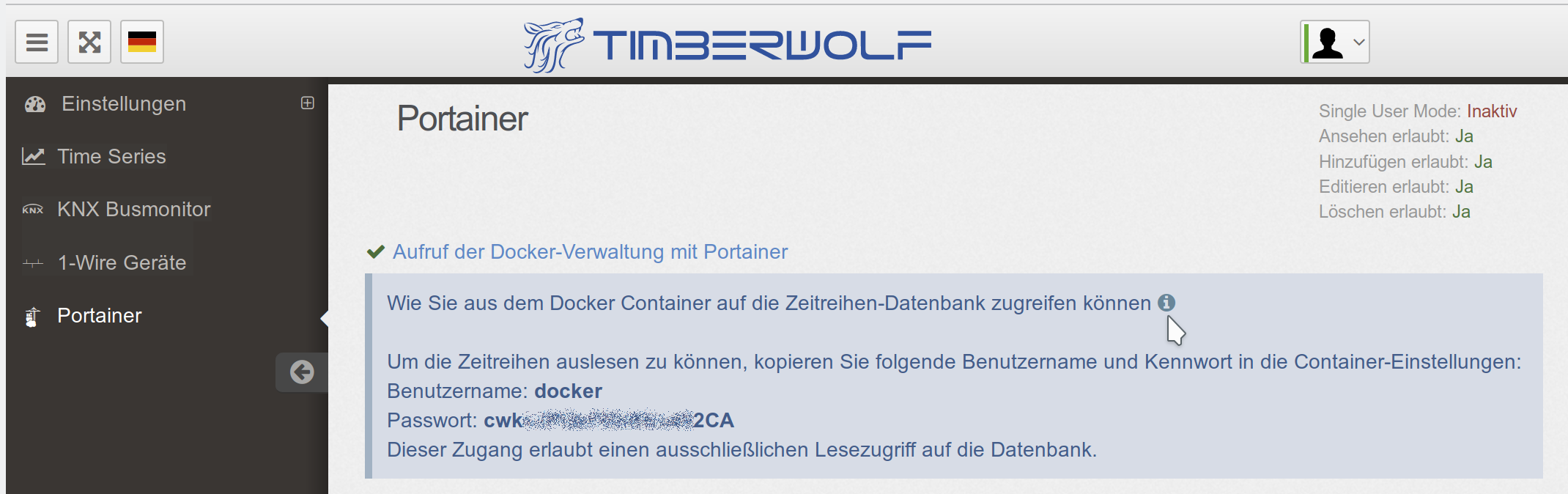

../_images/timberwolf_influx.png — Timberwolf InfluxDB Credentials

In der Versteckten Konfiguration des Managers ist nun ein Eintrag mit diesen Eigenschaften anzulegen:

Name: influx
Schlüssel und Wert:
- uri: https://172.17.0.1/proxy/ts/query (Sollte entgegen dieser Anleitung das Netzwerk des Containers angepasst worden sein, so muss gegebenenfalls hier die IP-Adresse entsprechend angepasst werden)
- user: Benutzername aus den Credentials
- pass: Passwort aus den Credentials
- selfsigned: true

../_images/timberwolf_influx_manager.png — Timberwolf InfluxDB Credentials im Manager

Aktualisieren

Container ersetzen

Unter Containers → CometVisu wird über den Button Duplicate/Edit das Menü aufgerufen um den Container zu aktualisieren.

Hier ist sicher zu stellen, dass Always pull the image aktiv ist.

Unter Advanced container settings → Labels sollten die Labels gelöscht werden, um später leichter erkennen zu können welche CometVisu Container Version installiert ist.

Wenn von der Version 0.10.2 auf eine Version aus der 0.11er Reihe gewechselt werden soll, so ist noch unter Volumes der Config-Pfad von /var/www/html/config auf /var/www/html/resource/config anzupassen.

Mit Actions → Deploy the Container wird der Container nun durch die neueste Version ersetzt.

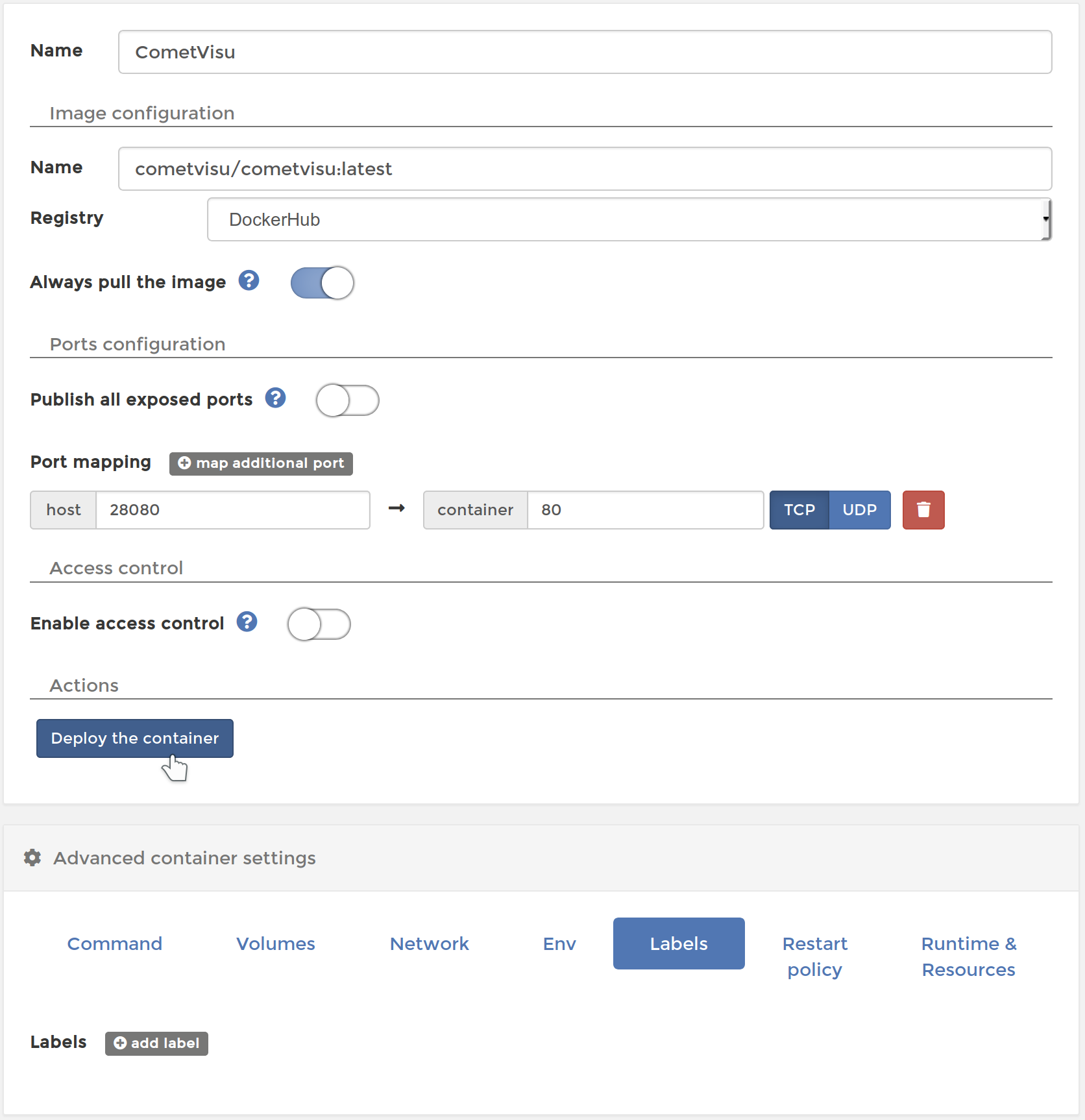

../_images/portainer_container_replace.png — Container im Portainer durch eine neue Version ersetzen

Anschließend muss die Sicherheitsabfrage bestätigt werden.

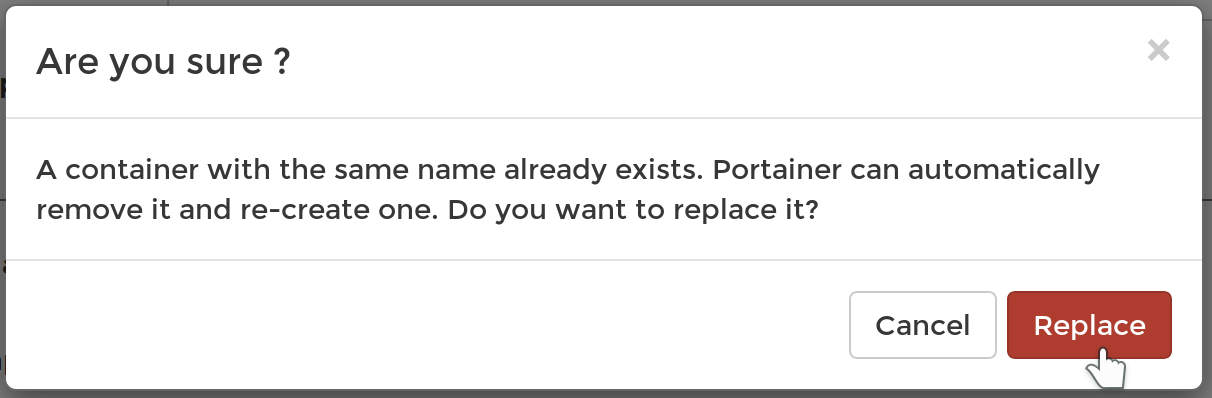

../_images/portainer_container_replace_confirm.png — Bestätigung um den Container im Portainer durch eine neue Version zu ersetzen

Aufräumen

Wenn ein Container durch einen neuen ersetzt wird, so bleibt der alte als Unused im System zurück und belegt weiterhin Platz. Dieser lässt sich unter Images löschen.

Durch markieren des zu löschenden Images (zu erkennen am Label Unused und dem entsprechenden Tag) kann über Remove das Image entfernt werden.

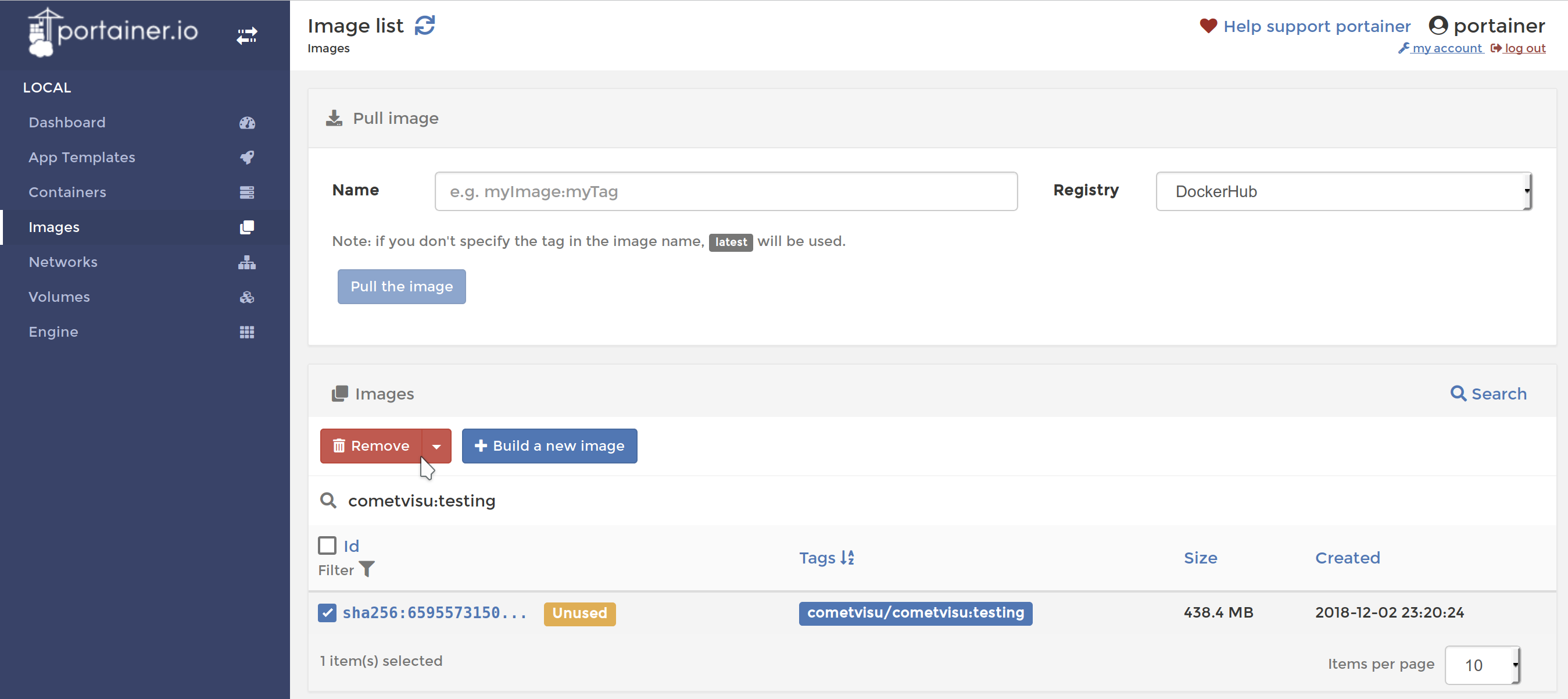

../_images/portainer_image_remove.png — Portainer Dialog um ein Image zu löschen

Entwicklungsversion

Grundsätzlich sind für die jeweils aktuelle Entwicklungsversion die gleichen Schritte wie für das Release durchzuführen. Auch wenn theoretisch das gleiche Konfigurations-Volume wie für die Produktiv-Version verwendet werden kann, so sollte ein getrenntes Volume (z.B. CometVisuTestConfig) angelegt werden, da sich durch zukünftige Updates das Format der Config-Dateien inkompatibel ändern kann.

Wie unter Docker beschrieben hat die neueste Entwicklungsversion den Tag testing. Somit ist unter Anlegen des Containers als name cometvisu/cometvisu:testing zu verwenden.

Um für Fehlerberichte u.ä. eine einheitliche Umgebung zu haben, ist die Empfehlung die Testing Version mit diesen Parametern zu installieren:

Container:
- Name: CometVisuTest
- Image configuration: Name: cometvisu/cometvisu:testing
- Port mapping: host 28080, container 80
- Advanced container settings:
  - Volumes: Volume mapping
    - container: /var/www/html/resource/config ⭢ volume: CometVisuTestConfig
    - container: /var/www/rrd ⭢ volume: RRD (Optional)
  - Env: Environment variables name: CGI_URL_PATH mit value: /proxy/visutest/cgi-bin/
Proxy:
- URL: visutest, Target http://127.0.0.1:28080/

[1]

Um den Inhalt einer RRD Datei RRD_Name von einer Architektur auf eine andere zu übertragen muss auf dem Quell-System (also z.B. dem WireGate) der Befehl

rrdtool dump /var/www/rrd/RRD_Name.rrd > RRD_Name.xml

ausgeführt werden. Auf dem Ziel-System (also z.B. einem Container auf dem Timberwolf) wird dann mit dem Befehl

rrdtool restore -f RRD_Name.xml RRD_Name.rrd

die neue RRD-Datei angelegt.

Wenn auf dem Quell-System mit einer Lokalisierung gearbeitet wird, die Zahlen mit einem Komma als Dezimaltrennzeichen verwendet (so wie im Deutschen üblich), so kann es sein, dass der RRD-Export mit Komma statt Punkt erfolgt und somit der Import fehl schlägt. Hier wäre dann der Export mit generischem LANG=C durchzuführen.

Um eine größere Menge an RRD-Dateien zu konvertieren kann dies über eine Schleife vereinfacht werden:

LANG=C; for f in *.rrd; do rrdtool dump ${f} > ${f}.xml; done

bzw.

for f in *.xml; do rrdtool restore ${f} ${f}.rrd; done
