Das Diagram Plugin

Autor: Michael Hausl [michael at hausl dot com]

Available since: 0.6.0

Zu tun

openHAB Ergänzungen

Beschreibung

Das Diagram-Plugin bietet die Möglichkeit den zeitlichen Verlauf von Messwerten etc. zu visualisieren. Die Datenquelle muss im rrd-Format vorliegen. Genaueres dazu im Abschnitt RRD-Einführung & Beispiele.

Das Diagramm wird standardmäßig im Inline-Modus als Widget dargestellt. Zusätzlich kann die Option Popup aktiviert werden, so dass das Diagramm nach dem Anklicken im Vollbildmodus erscheint. Je nach Widgetgröße kann für die Inline Ansicht festgelegt werden ob Legende bzw. Achsenbeschriftungen angezeigt werden sollen.

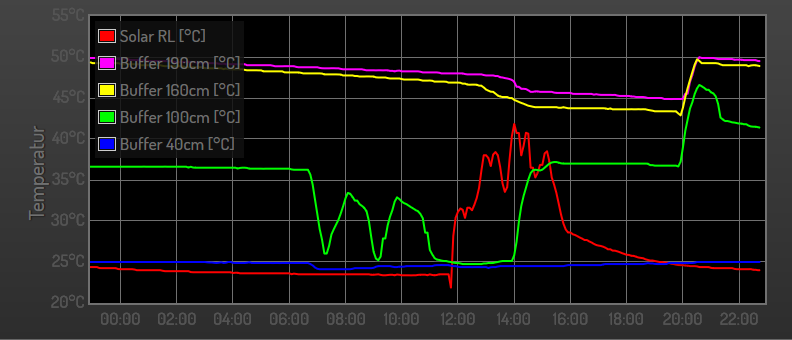

Diagramm als Widget (Inline-Diagramm) mit 5 Datenreihen und rechts unten als kleine Voransicht

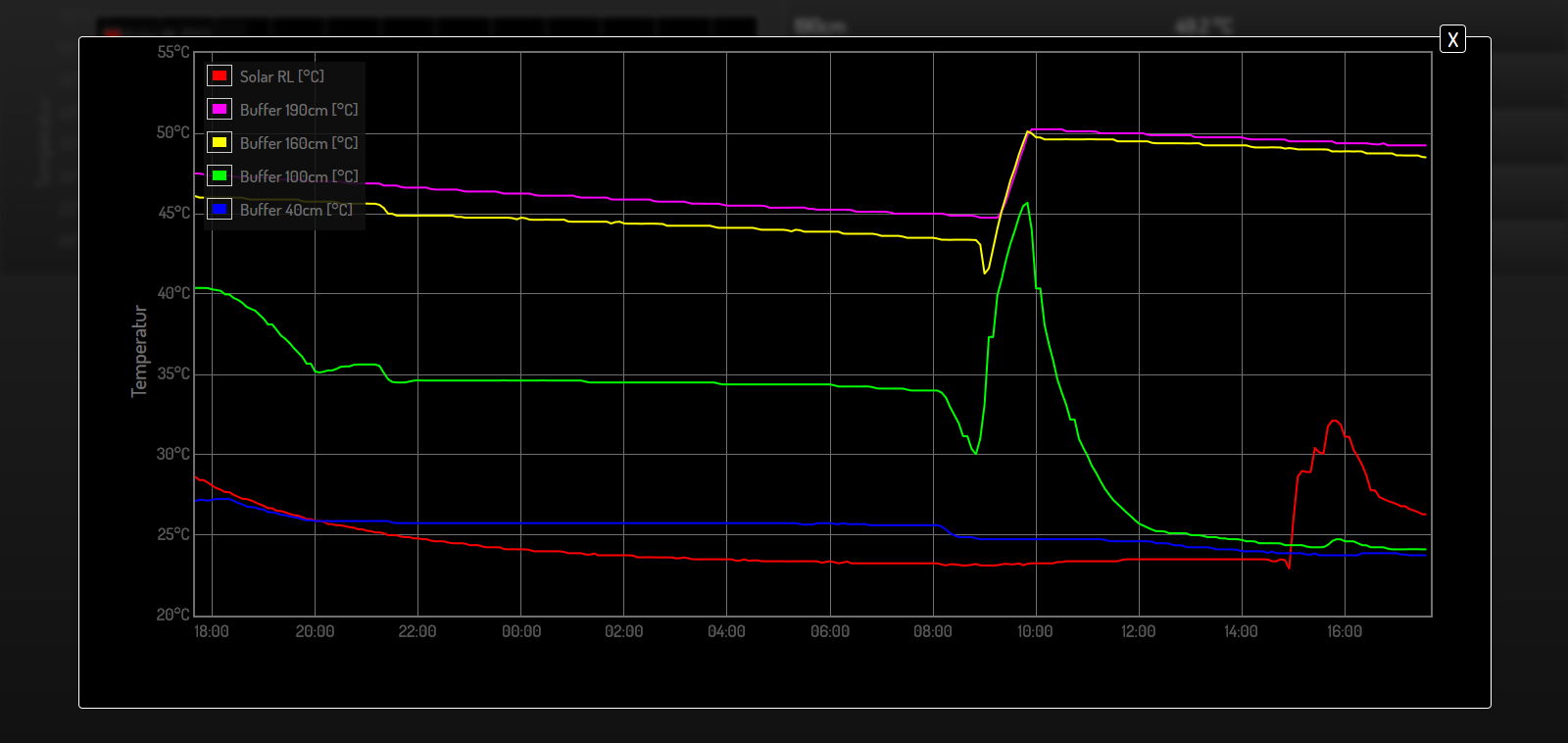

Diagramm Popup das nach dem Anklicken des Diagramms angezeigt wird.

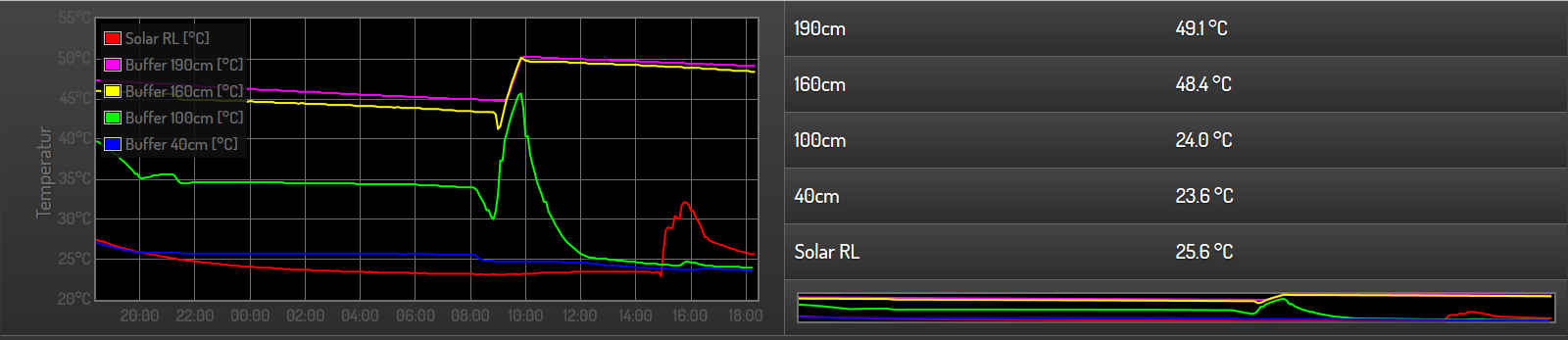

Wenn ein Anzeigewert als Aufruf für das Popup dienen soll, muss das diagram_info-Plugin verwendet werden. Genauere Informationen dazu unter Das Diagramm_Info Plugin.

Detaillierte Einstellungen

Das Diagram-Plugin ist eines der Widgets mit den umfangreichsten Konfigurationsmöglichkeiten. Viele der Attribute- bzw. Elemente sind aber optional für verschiedene Sonderanwendungen, so dass bereits mit wenigen Einstellungen sehr ansehnliche Diagramme in der CometVisu dargestellt werden können.

Erlaubte Attribute im Diagramm-Element

Element	Attribut
	Name	Inhalt	Beschreibung
diagram	width	Dimension (Zahl+Einheit)	Veraltet: bitte statt diesem Attribut ein layout mit colspan verwenden.
	height	Dimension (Zahl+Einheit)	Veraltet: bitte statt diesem Attribut ein layout mit rowspan verwenden.
	popup	true oder false	Aktiviert die Popup-Funktion, die ein Vollbilddiagramm anzeigt, wenn das Diagramm angeklickt wird
	previewlabels	true oder false	Zeigt die Achsenbeschriftung im Inline-diagramm an
	series	hour, day, week, month, year, fullday oder custom	Legt die Einheit des period Attributs fest
	refresh	integer	Aktualisierungsintervall des Diagramms ins Sekundens
	period	Text	Definiert ob ein Stunden-, Tage-, Wochen- oder Jahresbereich dargestellt werden soll (als Vielfaches von „series“)
	gridcolor	Text	Farbe der Gitternetzlinien im Diagramm
	legend	both, inline, popup oder none	Definiert ob eine Legende angezeigt werden soll (in Verbindung mit popup Parameter). „None“ => keine Legende, „both“ => Legende im kleinen Inline Diagramm und Popup, „inline“ => Legende nur im Inline Diagramm, „popup“ => Legende nur im Popup Diagramm
	legendposition	nw, ne, sw oder se	Legt die Position der Legende im Diagramm fest
	title	Text	Fügt dem Diagramm einen Titel hinzu
	tooltip	true oder false	Aktiviert die Tooltip-Funktion, die den aktuellen Wert anzeigt, an der die Diagrammlinie angeklickt wird
	timeformat	Text	Legt das Datums-Zeitformat für x-Achse fest
	timeformatTooltip	Text	Legt das Datums-Zeitformat für die im Tooltip angezeigten Werte fest
	zoomYAxis	true oder false	Legt fest, ob beim Zoomen die y-Achse zusätzlich zur x-Achse skaliert wird
	seriesStart	Text
	seriesEnd	Text
	seriesResolution	integer

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
diagram layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	x-s	Text	Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	x-m	Text	Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	y-s	Text	Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	y-m	Text	Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.
	width-s	Text	Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	width-m	Text	Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	scale	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
	scale-s	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
	scale-m	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
diagram label icon	name	Text	Name unter dem das Icon registriert ist.
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text	Farbe des Icon in CSS Notation (z.B. #1188FF).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
diagram label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
diagram axis	label	Text	Legt die Achsenbeschriftung fest
	min	Zahl	Definiert das Minimum der y-Achse.
	max	Zahl	Definiert das Maximum der y-Achse.
	position	left oder right
	unit	Text	Legt die Einheit fest, die hinter den Zahlen der y-Achsenbeschriftung bzw. im Tooltip angezeigt werden
	decimals	integer	Legt die Anzahl der Nachkommastellen fest, die in der y-Achsenbeschriftung bzw. im Tooltip angezeigt werden
diagram axis #text		Text

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
diagram rrd	yaxis	Text	Weist die Daten einer y-Achse zu
	color	Text	Legt die Farbe der Diagrammlinie fest
	label	Text	Definiert den Namen der Datenreihe in der Legende
	scaling	Zahl
	steps	true oder false
	fill	true oder false	Füllt den Bereich unterhalb der Datenreihe bzw. Säule
	style	lines, bars oder points
	barWidth	integer	Breite der Balken in Einheiten der X Achse, im Gegensatz zu anderen Werten die in Pixel angegeben werden. Für Zeitverläufe z.B. ist die Einheit Millisekunden, sodass 24 * 60 * 60 * 1000 Balken in der Breite von einem Tag erzeugt.
	align	left, right oder center
	datasourceIndex	integer	Im Falle mehrerer Datenquellen in einer RRD-Datei kann hier der Index der Datenquelle angegeben werden, die angezeigt werden soll. Um den richtigen Index herauszufinden, kann „rrdtool info“ verwendet werden.
	consolidationFunction	AVERAGE, LAST, MIN oder MAX	Auswählen einer der verfügbaren Consolidation Functions des RRDTools (http://rrdtool.org).
	resolution	integer	Die Standard-Auflösung für die Daten aus der RRD-Datei kann überschrieben werden mit einem eigenen Sekunden-Wert.
	offset	integer	Offset in Sekunden, um die Zeitstempel der Daten aus der RRD-Datei zu modifizieren.
diagram rrd #text		Text

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
diagram influx	measurement	Text	Auswahl der Datenbank und des Measurement (Beispiel: timeseries_db/KNX_LINE1)
	yaxis	Text	Weist die InfluxDB-Daten einer y-Achse zu
	color	Text	Legt die Farbe der Diagrammlinie fest
	label	Text	Definiert den Namen der Datenreihe in der Legende
	scaling	Zahl
	steps	true oder false
	fill	true oder false	Füllt den Bereich unterhalb der Datenreihe bzw. Säule
	style	lines, bars oder points
	barWidth	integer	Breite der Balken in Einheiten der X Achse, im Gegensatz zu anderen Werten die in Pixel angegeben werden. Für Zeitverläufe z.B. ist die Einheit Millisekunden, sodass 24 * 60 * 60 * 1000 Balken in der Breite von einem Tag erzeugt.
	align	left, right oder center
	authentication	Text	Wenn die InfluxDB Authentifizierung benötigt, dann werden die Anmeldeinformationen aus der Hidden-Konfiguration mit diesem Schlüssel verwendet.
	field	Text	Im Falle mehrerer Felder (Spalten) in einer InfluxDB-Zeitreihe kann hier der Name des Feldes angegeben werden, die angezeigt werden soll. Wenn nicht explizit angegeben, wird „*“ verwendet. Achtung: Es darf nur eine Spalte ausgewählt werden, sonst wird keiner angezeigt.
	resolution	integer	Die zeitliche Auflösung für die Daten aus der InfluxDB kann auf eine eigenes Intervall (Wert in Sekunden) festgesetzt werden. Der Wert „0“ schaltet die Gruppierung aus.
	consolidationFunction	COUNT, DERIVATIVE, DERIVATIVE_COUNT, DERIVATIVE_MEAN, DERIVATIVE_MEDIAN, DERIVATIVE_MODE, DERIVATIVE_SUM, DERIVATIVE_FIRST, DERIVATIVE_LAST, DERIVATIVE_MIN, DERIVATIVE_MAX, DERIVATIVE_PERCENTILE_1, DERIVATIVE_PERCENTILE_5, DERIVATIVE_PERCENTILE_10, DERIVATIVE_PERCENTILE_20, DERIVATIVE_PERCENTILE_25, DERIVATIVE_PERCENTILE_75, DERIVATIVE_PERCENTILE_80, DERIVATIVE_PERCENTILE_90, DERIVATIVE_PERCENTILE_95, DERIVATIVE_PERCENTILE_99, DIFFERENCE, DIFFERENCE_COUNT, DIFFERENCE_MEAN, DIFFERENCE_MEDIAN, DIFFERENCE_MODE, DIFFERENCE_SUM, DIFFERENCE_FIRST, DIFFERENCE_LAST, DIFFERENCE_MIN, DIFFERENCE_MAX, DIFFERENCE_PERCENTILE_1, DIFFERENCE_PERCENTILE_5, DIFFERENCE_PERCENTILE_10, DIFFERENCE_PERCENTILE_20, DIFFERENCE_PERCENTILE_25, DIFFERENCE_PERCENTILE_75, DIFFERENCE_PERCENTILE_80, DIFFERENCE_PERCENTILE_90, DIFFERENCE_PERCENTILE_95, DIFFERENCE_PERCENTILE_99, ELAPSED, INTEGRAL, MAX, MEAN, MEDIAN, MIN, MODE, SPREAD, STDDEV oder SUM	Auswählen einer der verfügbaren Daten Aggregierungs Funktionen - notwendig, wenn das Attribut „resolution“ gesetzt ist.
	fillMissing	Text	Option wenn Attribut „resolution“ gesetzt ist: fülle Zeitpunkte für die keine Daten vorhanden sind mit diesem Wert oder einem aus „linear“, „none“, „null“ oder „previous“.
	offset	integer	Offset in Sekunden, um die angezeigten Zeitstempel der Daten aus der InfluxDB zu modifizieren.
diagram influx tag	key	Text
	operator	=, !=, <, <=, >, >=, =~ oder !~
	value	Text
diagram influx and tag	key	Text
	operator	=, !=, <, <=, >, >=, =~ oder !~
	value	Text
diagram influx or tag	key	Text
	operator	=, !=, <, <=, >, >=, =~ oder !~
	value	Text

authentication Attribut

Im <influx> Element kann über das authentication Attribut auf einen entsprechenden Eintrag aus der versteckten Konfiguration verwiesen werden (als Default wird als Name influx angenommen).

Die in der versteckte Konfiguration verwendeten Schlüssel/Wert-Paare sind:

Schlüssel	Wert	Beispiel
uri	Die URI für den Zugriff auf die InfluxDB (optional)	http://localhost:8086/query
user	Der Benutzername für die InfluxDB	InfluxDBTestUser
pass	Das Passwort für die InfluxDB	Xsdwfw324SEs
selfsigned	Erlaube selbst signierte HTTPS Verbindung zum Server, wenn Wert true ist	false

Hinweis

Wenn die Verbindung zur Datenbank mit der Fehlermeldung failed to open stream: operation failed nicht aufgebaut werden kann, so kann dies ein Hinweis darauf sein, dass selfsigned auf true gesetzt werden muss.

consolidationFunction Attribut

Wenn für einen Zeitraum nur ein Wert angezeigt werden soll, so wird dieser über eine consolidationFunction gebildet. Möglich ist:

COUNT	Anzahl der Werte
DERIVATIVE [1]	Änderung pro Sekunde
DERIVATIVE_COUNT [1]	Änderung pro Sekunde der Messwertanzahlen im jeweiligen Zeitbereich
DERIVATIVE_MEAN [1]	Änderung pro Sekunde der Mittelwerte des jeweiligen Zeitbereichs
DERIVATIVE_MEDIAN [1]	Änderung pro Sekunde der Mediane des jeweiligen Zeitbereichs
DERIVATIVE_MODE [1]	Änderung pro Sekunde der häufigsten Werte des jeweiligen Zeitbereichs
DERIVATIVE_SUM [1]	Änderung pro Sekunde der Summen des jeweiligen Zeitbereichs
DERIVATIVE_FIRST [1]	Änderung pro Sekunde der ersten Messwerte im jeweiligen Zeitbereich
DERIVATIVE_LAST [1]	Änderung pro Sekunde der letzten Messwerte im jeweiligen Zeitbereich
DERIVATIVE_MIN [1]	Änderung pro Sekunde der kleinsten Messwerte im jeweiligen Zeitbereich
DERIVATIVE_MAX [1]	Änderung pro Sekunde der größten Messwerte im jeweiligen Zeitbereich
DERIVATIVE_PERCENTILE_1 [1]	Änderung pro Sekunde des 1% Percentils des jeweiligen Zeitbereichs
DERIVATIVE_PERCENTILE_5 [1]	Änderung pro Sekunde des 5% Percentils des jeweiligen Zeitbereichs
DERIVATIVE_PERCENTILE_10 [1]	Änderung pro Sekunde des 10% Percentils des jeweiligen Zeitbereichs
DERIVATIVE_PERCENTILE_20 [1]	Änderung pro Sekunde des 20% Percentils des jeweiligen Zeitbereichs
DERIVATIVE_PERCENTILE_25 [1]	Änderung pro Sekunde des 25% Percentils des jeweiligen Zeitbereichs
DERIVATIVE_PERCENTILE_75 [1]	Änderung pro Sekunde des 75% Percentils des jeweiligen Zeitbereichs
DERIVATIVE_PERCENTILE_80 [1]	Änderung pro Sekunde des 80% Percentils des jeweiligen Zeitbereichs
DERIVATIVE_PERCENTILE_90 [1]	Änderung pro Sekunde des 90% Percentils des jeweiligen Zeitbereichs
DERIVATIVE_PERCENTILE_95 [1]	Änderung pro Sekunde des 95% Percentils des jeweiligen Zeitbereichs
DERIVATIVE_PERCENTILE_99 [1]	Änderung pro Sekunde des 99% Percentils des jeweiligen Zeitbereichs
DIFFERENCE [1]	Differenz
DIFFERENCE_COUNT [1]	Differenz der Messwertanzahlen im jeweiligen Zeitbereichs
DIFFERENCE_MEAN [1]	Differenz der Mittelwerte des jeweiligen Zeitbereichs
DIFFERENCE_MEDIAN [1]	Differenz der Mediane des jeweiligen Zeitbereichs
DIFFERENCE_MODE [1]	Differenz der häufigsten Werte des jeweiligen Zeitbereichs
DIFFERENCE_SUM [1]	Differenz der Summen des jeweiligen Zeitbereichs
DIFFERENCE_FIRST [1]	Differenz der ersten Messwerte im jeweiligen Zeitbereich
DIFFERENCE_LAST [1]	Differenz der letzten Messwerte im jeweiligen Zeitbereich
DIFFERENCE_MIN [1]	Differenz der kleinsten Messwerte im jeweiligen Zeitbereich
DIFFERENCE_MAX [1]	Differenz der größten Messwerte im jeweiligen Zeitbereich
DIFFERENCE_PERCENTILE_1 [1]	Differenz des 1% Percentils des jeweiligen Zeitbereichs
DIFFERENCE_PERCENTILE_5 [1]	Differenz des 5% Percentils des jeweiligen Zeitbereichs
DIFFERENCE_PERCENTILE_10 [1]	Differenz des 10% Percentils des jeweiligen Zeitbereichs
DIFFERENCE_PERCENTILE_20 [1]	Differenz des 20% Percentils des jeweiligen Zeitbereichs
DIFFERENCE_PERCENTILE_25 [1]	Differenz des 25% Percentils des jeweiligen Zeitbereichs
DIFFERENCE_PERCENTILE_75 [1]	Differenz des 75% Percentils des jeweiligen Zeitbereichs
DIFFERENCE_PERCENTILE_80 [1]	Differenz des 80% Percentils des jeweiligen Zeitbereichs
DIFFERENCE_PERCENTILE_90 [1]	Differenz des 90% Percentils des jeweiligen Zeitbereichs
DIFFERENCE_PERCENTILE_95 [1]	Differenz des 95% Percentils des jeweiligen Zeitbereichs
DIFFERENCE_PERCENTILE_99 [1]	Differenz des 99% Percentils des jeweiligen Zeitbereichs
ELAPSED	Zeit seit dem letzten Messwert (ignoriert resolution Attribut)
INTEGRAL	Integral der Werte
MAX	Maximum
MEAN	Mittelwert
MEDIAN	Median
MIN	Minimum
MODE	Der häufigste Wert
SPREAD	Differenz zwischen Maximum und Minimum
STDDEV	Standardabweichung
SUM	Summe

[1] (1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40)

Hinweis: In zukünftigen Versionen der CometVisu kann sich die Syntax für diese Transformations ändern. Bei einem Update bitte im Handbuch auf Änderungen diesbezüglich achten.

fillMissing Attribut

Über fillMissing lassen sich Lücken in den Daten schließen. Möglich ist:

linear	Lineare Interpolation
none	Keine Auffüllung
null	Kein Wert
previous	Übername des letzten Wertes

Elemente innerhalb <influx>

Im <influx> Element können über <add>, <or> und <tag> Elemente die anzuzeigenden Daten gefiltert werden. Über <add> und <or> werden die (auch verschachtelten) Kind-Elemente UND bzw. ODER verknüpft. Im <tag> wird nach dem in der InfluxDB abgelegten Tags gefiltert in dem der Schlüssel key mit dem Wert value über den Operator operator verglichen wird. Mögliche Operatoren sind:

=	Gleich
!=	Ungleich
<	Kleiner
<=	Kleiner gleich
>	Größer
>=	Größer gleich
=~	Match des regulären Ausdrucks
!~	Kein Match des regulären Ausdrucks

<diagram series="fullday" period="8">
  <layout colspan="12" rowspan="4"/>
  <influx field="Val" fillMissing="linear" style="lines" fill="true" measurement="timeseries_db/KNX_LINE1" authentication="influx">
    <and>
      <tag key="PA" operator="=" value="1.2.3"/>
      <or>
        <tag key="GA" operator="=" value="4/2/0"/>
        <tag key="GA" operator="=" value="4/2/1"/>
      </or>
    </and>
  </influx>
  <rrd datasourceIndex="0" consolidationFunction="AVERAGE" fill="true">26.F25EE7000000_hum</rrd>
</diagram>

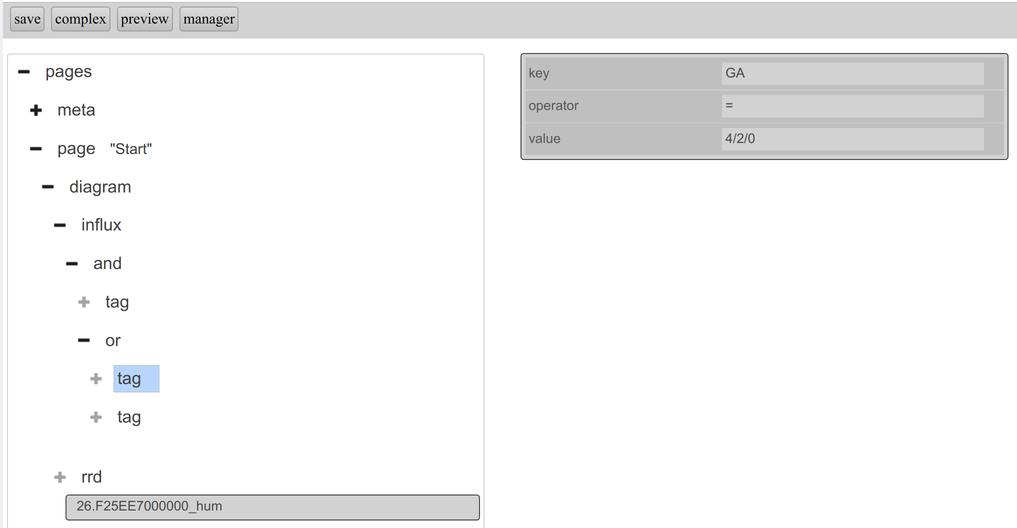

Beispiel Influx-Datenquelle mit Filtern

XML Syntax minimal

Alternativ kann man für das Diagram-Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Nachstehend ein einfaches Beispiel für das Diagram als Widget mit Popup-Funktion inkl. Beispielcode.

<diagram  period="24" refresh="300" series="hour" gridcolor="#707070" popup="true" previewlabels="true" legend="both" legendposition="nw">
    <layout colspan="6" rowspan="6"/>
    <axis unit="°C" label="Temperatur"/>
    <rrd color="#FF0000" label="Solar RL [°C]">28.9B3172020000_temp</rrd>
    <rrd color="#FF00FF" label="Buffer 190cm [°C]">28.56A61B030000_temp</rrd>
    <rrd color="#FFFF00" label="Buffer 160cm [°C]">28.DCA672020000_temp</rrd>
    <rrd color="#00FF00" label="Buffer 100cm [°C]">28.EEA21B030000_temp</rrd>
    <rrd color="#0000FF" label="Buffer 40cm [°C]">28.E7E17D020000_temp</rrd>
</diagram>
