Das Image Widget

Autor: Christian Mayer

Available since: 0.8.0 (2012)

Beschreibung

Das Image Widget fügt der Visualisierung ein statisches Bild oder ein Kamerabild hinzu.

Es gibt zwei Möglichkeiten die URL des Bildes anzugeben. Einmal über den src-Parameter, oder als Alternative über den Wert einer Gruppenadresse.

Hinweis

Die Möglichkeit Bilder über den Wert einer Gruppenadresse zu übermitteln wurde in Version 0.12 eingeführt.

Das Bild muss als URL angegeben werden. Wenn man Dateien anzeigen möchte müssen diese über http erreichbar auf dem CV-System oder einem anderen Server liegen.

Als Dateiformate können alle Formate verwendet werden, die vom für die CV genutzten Browser unterstützen werden. Vorzugweise sollten das PNG, GIF und JPG sein.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Image-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Image-Element

Element	Attribut
	Name	Inhalt	Beschreibung
image	src	URL	Vollständiger Pfad zum Bild (URI)
	width	Dimension (Zahl+Einheit)	Breite des Bildes. Angabe mit Einheit im CSS-Format (z.B. px, em, %).
	height	Dimension (Zahl+Einheit)	Höhe des Bildes. Angabe mit Einheit im CSS-Format (z.B. px, em, %).
	widthfit	true oder false
	crop-top	Dimension (Zahl+Einheit)	Obere Beschneidung des Bildes. Angabe mit absolute Einheit im CSS-Format (z.B. px, em).
	crop-bottom	Dimension (Zahl+Einheit)	Untere Beschneidung des Bildes. Angabe mit absolute Einheit im CSS-Format (z.B. px, em).
	refresh	Zahl	Definiert die Aktualisierungsrate des Bildes in Sekunden
	cachecontrol	full, force, weak oder none	Definiert Methode um den Cache während einer Aktualisierung zu Steuern.
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
	align	left, right oder center
	placeholder	none, src, hide oder exclude	Legt fest, wie mit dem Fall umgegangen wird, dass es keine Bild-URL gibt die angezeigt werden kann.

Die gültigen Werte für cachecontrol sind:

full

Standard. Durch Erweitern der URL um einen Zeitstempel wird sichergestellt, dass immer eine neue Version geladen wird. Der Server muss dies jedoch unterstützen.

force

Durch aufwändigere, interne Maßnahmen wird versucht eine Aktualisierung des Bildes zu erzwingen.

weak

Die URL wird nur durch einen Anker (Raute) mit Zeitstempel erweitert. Server die Bilder bei full nicht übertragen sind jedoch meist mit weak kompatibel. Jedoch müssen hier die Cache-Parameter im HTTP-Header vom Server richtig gesetzt werden so wie der Browser korrekt reagieren.

none

Die URL wird nicht verändert, dass eine Aktualisierung des Bildes durch den Cache verhindert wird ist jedoch wahrscheinlich.

Die gültigen Werte für placeholder sind:

none

Standard. Keine spezielle Behandlung.

src

Benutze die URL, die in ‚src‘ definiert wurde. In diesem Fall wird die ‚src‘-URL als Fallback benutzt, wenn die per Gruppen-Adresse übermittelte URL leer ist.

hide

Zeigt ein transparentes Platzhalter Bild, um den Platz zu reservieren.

exclude

Zeigt das Bild nicht an und beansprucht auch den Platz nicht.

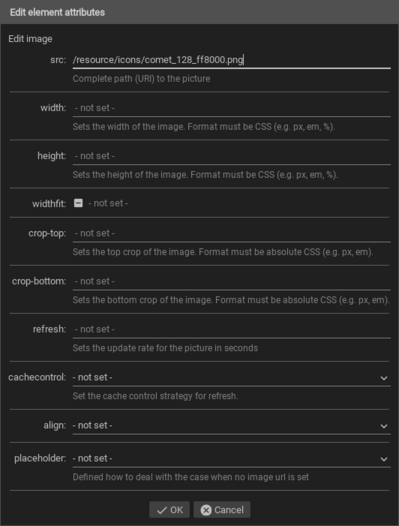

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
image layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	x-s	Text	Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	x-m	Text	Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	y-s	Text	Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	y-m	Text	Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.
	width-s	Text	Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	width-m	Text	Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	scale	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
	scale-s	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
	scale-m	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
image label icon	name	Text	Name unter dem das Icon registriert ist.
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text	Farbe des Icon in CSS Notation (z.B. #1188FF).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
image label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
image address	transform	Text	Umwandlung des Bus-System Wertes um angezeigt werden zu können.
	mode	disable, read, write oder readwrite	„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.
	variant	Text
	format-pos	Zahl	Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.
	selector	Text	Nur MQTT: JSON Selektor
	qos	Zahl	Nur MQTT: QoS
	retain	true oder false	Nur MQTT: retain Flag
	ignore-error	true oder false	Nur MQTT: ignoriere Dekodierfehler.
image address #text		Text	Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

Elemente im Editor

XML Syntax minimal

Alternativ kann man für das Image Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das Image Widget aus dem oben gezeigten Screenshot erzeugt:

<image src="icons/comet_128_ff8000.png"/>

XML Syntax komplett

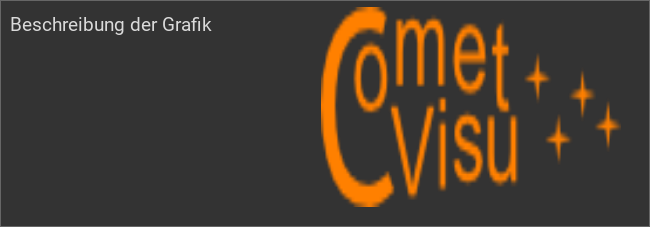

Hier der Beispielcode der das Image-Widget mit den allen gezeigten Eigenschaften einfügt:

<image src="icons/comet_128_ff8000.png" width="300px" height="200px" refresh="300">
    <label>Beschreibung der Grafik</label>
</image>

Beispiel für die Übermittlung eines Bildes per Gruppenadresse. Da der KNX-Bus die Übermittlung von langen Texten nicht ermöglicht, ist diese Variante eher für die Alternativen Backends gedacht. Dieses Beispiel nutzt ein openHAB-Item.

<image>

<address transform=“OH:string“>CovertArt</address>

</image>

Fußnoten

[1]

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
