Das Roundbar Widget

Autor: Christian Mayer

Available since: 0.12.0 (2020)

Beschreibung

Das Roundbar Widget fügt der Visualisierung einen oder mehrere dynamische Indikatoren hinzu, in Form eines runden Balkens und/oder Zeigers. Dies ermöglicht die grafische Anzeige von Werten von Gruppenadressen.

Das Roundbar Widget ist sowohl mit sehr einfacher Parametrierung nutzbar, als auch sehr flexibel an die jeweiligen Anforderungen anpassbar.

Beispiel Roundbar Widget

Die Darstellung kann jedoch auch vielen Details angepasst werden:

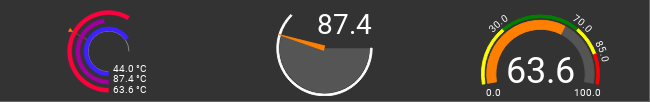

Beispiel für komplexes Roundbar Widgets

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Roundbar-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Roundbar-Element

Element	Attribut
	Name	Inhalt	Beschreibung
roundbar	min	Zahl	Minimaler Wert.
	max	Zahl	Maximaler Wert.
	format	Text	Formatierung des Wertes (printf-Syntax).
	axisradius	Zahl	Radius der runden Achse.
	axiswidth	Zahl	Breite der Achse.
	axiscolor	Text	Farbe der Achse.
	ranges	Text	Farblich markierte Bereiche.
	minorradius	Zahl	Radius für die Zwischenmarkierungen.
	minorwidth	Zahl	Breite der Zwischenmarkierungen.
	minorspacing	Zahl	Abstand der Zwischenmarkierungen.
	minorcolor	Text	Farbe der Zwischenmarkierungen.
	majorradius	Zahl	Radius für die Markierungen.
	majorwidth	Zahl	Breite der Markierungen.
	majorposition	Text	Positionen der Markierungen, durch „;“ getrennt.
	majorcolor	Text	Farbe der Markierungen.
	labels	Text	Beschriftungen, durch „;“ getrennt.
	labelstyle	Text	CSS Stil der Beschriftung.
	start	Zahl	Anfangswinkel in Grad.
	startarrow	Zahl	Größe der Pfeilspitze am Anfang.
	end	Zahl	Endwinkel in Grad.
	endarrow	Zahl	Größe der Pfeilspitze am Ende.
	arrowtype	angle oder distance	Art der Einheit der Pfeilspitzengröße.
	spacing	Zahl	Abstand zwischen den Balken wenn deren Radius automatisch bestimmt werden soll.
	overflowarrow	true oder false	Zeige eine Pfeilspitze wenn der Wert außerhalb des Wertebereichs liegt.
	fontsize	Zahl	Schriftgröße für den Wert.
	textx	Zahl	X Position des Wertes.
	texty	Zahl	Y Position des Wertes.
	textlength	Zahl	Für den Wert vorzuhaltende Länge.
	textanchor	start, middle oder end	Orientierung der Wert-Anzeige in Relation zum Ankerpunkt.
	linespace	Zahl	Zeilenabstand für mehrere Werte.
	bboxgrow	Text	Vergrößerung der Bounding-Box in virtuellen Pixeln um überstehende Elemente zu berücksichtigen (Überall bzw. horizontal;vertikal bzw. links;oben;rechts;unten).
	debug	true oder false	Aktiviert Debug-Modus und zeigt den automatisch bestimmten Rand.
	preset	A, B oder bridge	Auswahl eines vorgegebenen Designs.

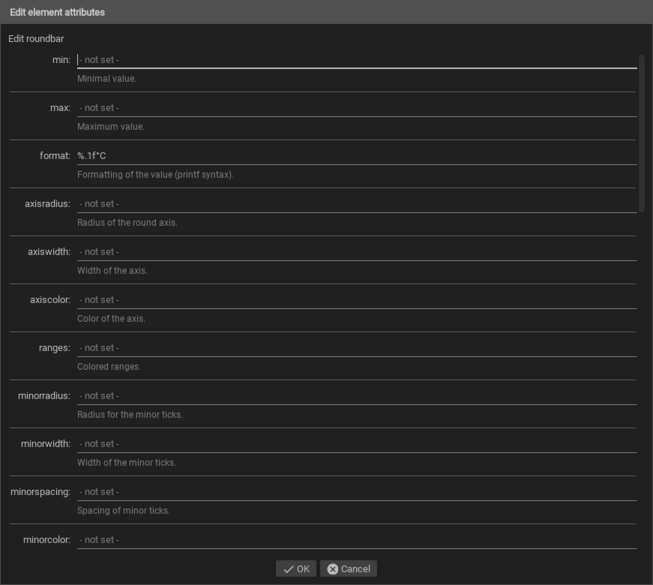

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
roundbar layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	x-s	Text	Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	x-m	Text	Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	y-s	Text	Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	y-m	Text	Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.
	width-s	Text	Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	width-m	Text	Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	scale	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
	scale-s	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
	scale-m	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
roundbar label icon	name	Text	Name unter dem das Icon registriert ist.
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text	Farbe des Icon in CSS Notation (z.B. #1188FF).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
roundbar label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
roundbar address	transform	Text	Umwandlung des Bus-System Wertes um angezeigt werden zu können.
	mode	disable, read, write oder readwrite	„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.
	type	bar oder pointer	Art des Indikators.
	showvalue	true oder false	Zeige den Wert für diesen Indikator an.
	min	Zahl	Übersteuert den für das Widget gültigen Minimal-Wert für diesen Indikator.
	max	Zahl	Übersteuert den für das Widget gültigen Maximal-Wert für diesen Indikator.
	radius	Zahl	Radius des Indikators.
	width	Zahl	Breite des Indikator.
	thickness	Zahl	Dicke des Indikators (nur für Zeiger).
	valuepos	integer	Position (Sortierung) des Wertes für diesen Indikator.
	style	Text	CSS Stil für den Indikator.
roundbar address #text		Text	Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

Elemente im Editor

XML Syntax minimal

Alternativ kann man für das Roundbar Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode, der das Roundbar Widget aus dem folgenden Screenshot erzeugt:

Roundbar, einfaches Beispiel

<roundbar>
    <layout colspan="2" rowspan="2"/>
    <address transform="DPT:9.001" mode="read">3/3/1</address>
</roundbar>

Bestandteile

Das Roundbar-Widget besteht aus vielen verschiedenen Bestandteilen, die teilweise optional sind und auf verschiedene Arten konfiguriert werden können. Grundsätzlich wird für die Realisierung in die Visu-Seite ein SVG-Block eingebunden, dessen Darstellung über CSS-Regeln angepasst werden kann (siehe auch „Vorhandenes Design verändern“).

Indikatoren

Der offensichtlichste Bestandteil ist der Indikator, der als gebogener Balken oder als Zeiger ausgeführt sein kann. Ein Roundbar Widget kann auch mehrere Indikatoren gleichzeitig enthalten.

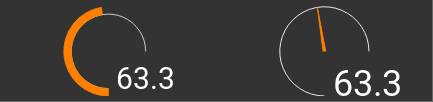

Balken und Zeiger

<group nowidget="true">
    <layout colspan="4" rowspan="2"/>
    <roundbar>
        <layout colspan="2" rowspan="2"/>
        <address transform="DPT:9.001" mode="read">3/3/1</address>
    </roundbar>
    <roundbar format="%.1f">
        <layout colspan="2" rowspan="2"/>
        <address transform="DPT:9.001" type="pointer" radius="50" width="-50" thickness="3" mode="read">3/3/1</address>
    </roundbar>
</group>

Markierungen

Um die Skala einzuteilen können Markierungen gesetzt werden. Die „großen“ (major) Markierungen können frei auf die relevanten Werte gesetzt werden, die „kleinen“ (minor) werden gleichmäßig verteilt.

Große und kleine Markierungen

<roundbar majorradius="35" majorwidth="15" majorposition="0;20;40;60;80;100" minorradius="45" minorwidth="5" minorspacing="5" format="%.1f">
    <layout colspan="2" rowspan="2"/>
    <address transform="DPT:9.001" mode="read">3/3/1</address>
</roundbar>

Beschriftungen

Die Achse kann auf verschiedene Arten beschriftet werden. Hierzu werden im Attribut labels durch ein Semikolon getrennt die Werte aufgeführt:

labels="0;20;40;80;100"

Jeder Wert kann einen individuellen Radius bekommen, so wie kann der anzuzeigende Text definiert werden:

Wert,Radius

Wert,Radius,Text

Außerdem kann die Position (outside, center und inside), so wie Orientierung (horizontal, parallel, perpendicular, roundstart, roundmiddle und roundend) gewählt werden und per Doppelpunkt vor den Wert gestellt werden:

Position:Wert

,Orientierung:Wert

Position,Orientierung:Wert

Es ist ausreichend die Position, die Orientierung oder aber auch den Radius vor dem ersten Wert aufzuführen, alle folgenden Werte übernehmen dann diese Eigenschaften. Für spezielle Effekte können diese Eigenschaften auch mehrfach gewechselt werden.

Beschriftungen

<roundbar labels="inside:0,44;25;50;75;100" majorradius="45" majorwidth="5" majorposition="0;25;50;75;100" minorradius="48" minorwidth="2" minorspacing="5" format="%.1f">
    <layout colspan="2" rowspan="2"/>
    <address transform="DPT:9.001" mode="read">3/3/1</address>
</roundbar>

Wertebereiche

Um schnell einen Überblick über den aktuellen Wert zu bekommen können Wertebereiche farbig hinterlegt werden. Hierzu muss dem ranges Attribut eine durch ein Semikolon getrennte Liste der Wertebereich-Definitionen übergeben werden.

Jeder Wertebereich selbst besteht aus einer durch ein Komma getrennten Liste:

Wert,Radius,Breite,Farbe

Start...Ende,Radius,Breite,Farbe

Beispiel:

ranges="0...70,63,3,green;70...100,63,3,red;70,60,9,#ff0"

Hier werden drei Bereiche festgelegt. Zuerst von den Werten 0 bis 70 ein grüner Bogen mit dem Radius 63 und der Breite 3. Dann ein roter Bogen von 70 bis 100, auch mit Radius 63 und Breite 3. Zu letzt wird über alles ein Strich bei Wert 70 gemalt, der von Radius 60 für 9 Einheiten nach außen geht und die Farbe #ff0, also ein sattes Gelb, besitzt.

Wertebereiche

<roundbar ranges="0...70,63,3,green;70...100,63,3,red;70,60,9,#ff0" format="%.1f">
    <layout colspan="2" rowspan="2"/>
    <address transform="DPT:9.001" mode="read">3/3/1</address>
</roundbar>

Tipps

Presets

Um die Konfiguration zu erleichtern gibt es vorgefertigte Designs die verwendet werden können. Alle Eigenschaften eines Presets können durch die Werte aus der Konfiguration übersteuert werden.

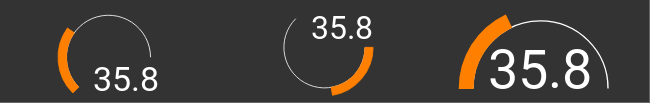

Preset „A“, „B“ und „bridge“

<group nowidget="true">
    <roundbar preset="A">
        <layout colspan="2" rowspan="2"/>
        <address transform="DPT:9.001" mode="read">3/3/1</address>
    </roundbar>
    <roundbar preset="B">
        <layout colspan="2" rowspan="2"/>
        <address transform="DPT:9.001" mode="read">3/3/1</address>
    </roundbar>
    <roundbar preset="bridge">
        <layout colspan="2" rowspan="2"/>
        <address transform="DPT:9.001" mode="read">3/3/1</address>
    </roundbar>
</group>

Debug-Modus

Das Roundbar-Widget versucht den verfügbaren Platz maximal auszufüllen. Hierzu muss aber bereits während der Erzeugung der Visu-Seite bekannt sein wie groß der Inhalt des Widget werden kann. Gerade bei den Text-Bestandteilen, wie den Labeln, ist dies jedoch nicht automatisiert möglich.

Hier kann über das Attribut bboxgrow dem automatisch bestimmten Wert noch ein zusätzlicher Abstand hinzugefügt werden. Wird hier eine Zahl angegeben, so wird diese auf allen Seiten gleichzeitig hinzugefügt. Mit Strichpunkt getrennt lassen sich für horizontal;vertikal jeweils eigene Werte angeben. Für Spezialfälle kann über links;oben;rechts;unten für jede Seite ein eigener Wert angegeben werden.

Um hier schneller zu einem Ergebnis zu kommen, gerade weil man sich iterativ dem besten Wert nähern muss, kann das Attribut debug auf true gesetzt werden um einen blauen Rahmen an der automatisch bestimmten Größe, so wie einen grünen Rahmen bei der finalen Größe zu sehen.

Aktivierter Debug Modus

<roundbar debug="true" bboxgrow="50;0">
    <layout colspan="2" rowspan="2"/>
    <address transform="DPT:9.001" mode="read">3/3/1</address>
</roundbar>

Fußnoten

[1]

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
