Das Info Widget

Autor: Christian Mayer

Available since: 0.8.0 (2012)

Beschreibung

Das Info Widget fügt der Visualisierung einen dynamischen Text hinzu. Dies ermöglicht die Anzeige von Werten von Gruppenadressen hinzu, beispielsweise Temperaturen, Texte, etc.

Beispiel Info Widget

Die Ausgabewerte können formatiert werden (Anzahl der Nachkomma-Stellen, Einheiten etc.)

Beispiel Info Widget mit Formatierung

Zusätzlich kann über ein Mapping eine Ersetzung der Zahlen durch Texte oder Symbole vorgenommen werden (z.B. An/Aus statt 0/1 oder Icons für Fensterkontakte). Zur CometVisu gehört die umfangreiche Sammlung an Icons für die verschiedensten Zwecke. Weitere Informationen findet man auf der Dokumentations-Seite für das Mapping.

Beispiel Info Widget mit Mapping in Icons

und/oder über ein Styling Farben gesetzt werden (z.B. negative Zahlen in Rot)

Beispiel Info Widget mit Styling

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Info-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Info-Element

Element	Attribut
	Name	Inhalt	Beschreibung
info	format	Text	Formatierung des Wertes (printf-Syntax).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	mapping	Text	Ordnet den Werten vom Bus andere Werte, Texte oder Symbole zur Anzeige zu. Siehe auch Mapping
	align	left, right oder center
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

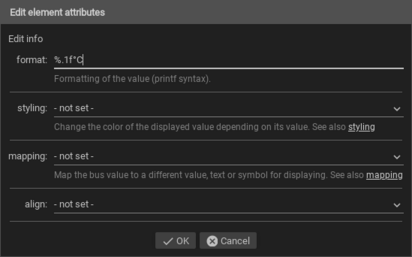

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
info layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	x-s	Text	Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	x-m	Text	Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	y-s	Text	Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	y-m	Text	Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.
	width-s	Text	Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	width-m	Text	Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	scale	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
	scale-s	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
	scale-m	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
info label icon	name	Text	Name unter dem das Icon registriert ist.
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text	Farbe des Icon in CSS Notation (z.B. #1188FF).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
info label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
info address	transform	Text	Umwandlung des Bus-System Wertes um angezeigt werden zu können.
	mode	disable, read, write oder readwrite	„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.
	variant	Text
	format-pos	Zahl	Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.
	selector	Text	Nur MQTT: JSON Selektor
	qos	Zahl	Nur MQTT: QoS
	retain	true oder false	Nur MQTT: retain Flag
	ignore-error	true oder false	Nur MQTT: ignoriere Dekodierfehler.
info address #text		Text	Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

Elemente im Editor

XML Syntax minimal

Alternativ kann man für das Info Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das Info Widget aus dem folgenden Screenshot erzeugt:

Info, einfaches Beispiel

<info>
  <label>Zaehler</label>
  <address transform="DPT:13.001" mode="read">3/3/1</address>
</info>

Die 2. address Zeile ist zwar streng genommen optional, jedoch macht ein Info-Widget ohne die Rückmeldeadresse in der Praxis keinen Sinn, da es dann Ereignisse vom Bus (wie z.B. Zentral-Aus, Treppenlicht) nicht mitbekommt und den Status falsch anzeigt.

XML Syntax komplett

Hier eine Beispielcode der das Info Widget aus dem folgenden Screenshot erzeugt:

<info mapping="AufZuTuerSymbol">
  <label>Kuechentuer</label>
  <address transform="DPT:5.010" mode="read">3/4/2</address>
</info>

<info mapping="On_Off" styling="Green_Red">
  <label>Wasseralarm</label>
  <address transform="DPT:1.002" mode="readwrite">3/2/1</address>
</info>

<info mapping="Open_Close" styling="Green_Red">
  <label>Kuechenfenster</label>
  <address transform="DPT:1.009" mode="read">3/4/0</address>
</info>

<info format="%.1f°C">
  <label>Aussentemperatur</label>
  <address transform="DPT:9.001" mode="read">3/6/0</address>
</info>

Beispiele

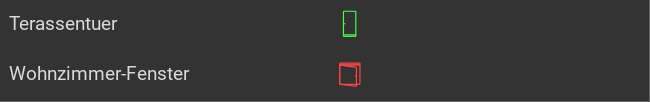

Anzeige Fenster-/Türstatus

Status einer Terrassentür und -fenster (mit Kontakten im Fenstergriff - Unterscheidung geschlossen/gekippt/offen)

...
<meta>
    <mappings>
     <mapping name="AufZuTuerSymbol">
        <entry value="0">
          <icon name="fts_door" color="green"/>
        </entry>
        <entry value="1">
          <icon name="fts_door_open" color="red"/>
        </entry>
        <entry value="2">
          <icon name="fts_door_tilt" color="orange"/>
        </entry>
      </mapping>
      <mapping name="AufZuFensterSymbol">
        <entry value="0">
          <icon name="fts_window_1w" color="green"/>
        </entry>
        <entry value="1">
          <icon name="fts_window_1w_open" color="red"/>
        </entry>
        <entry value="2">
          <icon name="fts_window_1w_tilt" color="orange"/>
        </entry>
      </mapping>
    </mappings>
</meta>
...
<group nowidget="true">
    <info mapping="AufZuTuerSymbol">
      <label>Terassentuer</label>
      <address transform="DPT:5.010" mode="read">3/4/2</address>
    </info>
    <info mapping="AufZuFensterSymbol">
      <label>Wohnzimmer-Fenster</label>
      <address transform="DPT:5.010" mode="read">3/4/6</address>
    </info>
</group>

Fußnoten

[1]

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
