Das Clock Plugin

Beschreibung

Das Clock Plugin fügt der Visualisierung eine analoge Uhr zur Anzeige und zum Ändern von Uhrzeiten hinzu.

Wird auch eine URL für das Pop-Up angegeben (diese kann gleich, aber auch unterschiedlich zu der normalen URL sein), so zeigt das Widget nur die Uhrzeit an und mit einem Klick auf das Widget öffnet sich eine weitere, größere Uhr in einem Pop-Up. So kann leicht ein Optimum zwischen einer kompakten Anzeige in der Visualisierung, aber auch einer komfortablen, großen Verstellung der Uhrzeit erreicht werden.

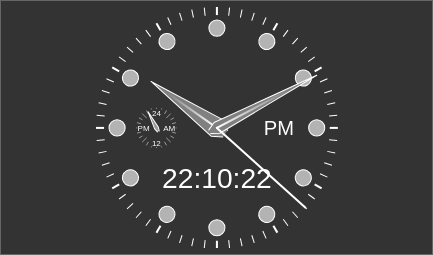

Clock-Plugin Beispiel

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Clock-Plugins kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Clock-Element

Element	Attribut
	Name	Inhalt	Beschreibung
clock	src	Text	URL für die zu verwendende Ziffernblatt SVG-Datei
	src_popup	Text	URL für die als Pop-Up zu verwendende Ziffernblatt SVG-Datei
	title_popup	Text	Titel im Pop-Up Fenster
	hide_24h	true oder false	Verstecke die 24h Anzeige.
	hide_24h_popup	true oder false	Verstecke die 24h Anzeige im Pop-Up.
	hide_am_pm	true oder false	Verstecke die AM/PM Anzeige.
	hide_am_pm_popup	true oder false	Verstecke die AM/PM Anzeige im Pop-Up.
	hide_digits	true oder false	Verstecke die numerische Anzeige.
	hide_digits_popup	true oder false	Verstecke die numerische Anzeige im Pop-Up.
	hide_seconds	true oder false	Stelle nur Stunden- und Minuten-Zeiger dar und verstecke den Sekundenzeiger.
	hide_seconds_popup	true oder false	Stelle nur Stunden und Minuten-Zeiger und verstecke den Sekundenzeiger im Pop-Up.
	send_on_finish	true oder false	Sende nur beim Loslassen des Sliders.

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
clock layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	x-s	Text	Horizontale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	x-m	Text	Horizontale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	y-s	Text	Vertikale Position des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	y-m	Text	Vertikale Position des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.
	width-s	Text	Breite des Widgets auf 2D Seiten auf kleinen (small) Browser Größen.
	width-m	Text	Breite des Widgets auf 2D Seiten auf mittleren (medium) Browser Größen.
	scale	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten (Standardeinstellung: true).
	scale-s	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf kleinen (small) Browser Größen (Standardeinstellung: true).
	scale-m	true oder false	Automatische Anpassung der Layout-Werte auf Basis der Skalierung des Backdrops ein/-ausschalten auf mittleren (medium) Browser Größen (Standardeinstellung: true).

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
clock label icon	name	Text	Name unter dem das Icon registriert ist.
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text	Farbe des Icon in CSS Notation (z.B. #1188FF).
	styling	Text	Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
clock label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
clock address	transform	Text	Umwandlung des Bus-System Wertes um angezeigt werden zu können.
	mode	disable, read, write oder readwrite	„disable“ deaktiviert die Kommunikation, bei „read“ wird nur vom Backend gelesen, bei „write“ wird nur geschrieben und „readwrite“ wird die Adresse zum Lesen und zum Schreiben verwendet.
	variant	Text
	format-pos	Zahl	Position für Format-String wenn mehrere Adressen gleichzeitig genutzt werden.
	selector	Text	Nur MQTT: JSON Selektor
	qos	Zahl	Nur MQTT: QoS
	retain	true oder false	Nur MQTT: retain Flag
	ignore-error	true oder false	Nur MQTT: ignoriere Dekodierfehler.
clock address #text		Text	Die Gruppenadresse (z.B: 12/0/7) bei KNX-Backends, der Item-Name beim openHAB-Backend oder das Topic bei MQTT.

Attribute im Editor (vereinfachte Ansicht) [1]

XML Syntax

Alternativ kann man für das Clock Plugin auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

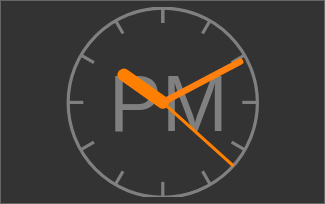

Hier ein Beispielcode der das Clock Plugin aus dem folgenden Screenshot erzeugt:

Clock-Plugin

...
<meta>
    <plugins>
        <plugin name="clock"/>
    </plugins>
</meta>
...
<clock src="plugins/clock/clock_pure.svg">
    <layout colspan="2" rowspan="2"/>
    <address transform="DPT:10.001" mode="readwrite">12/7/10</address>
</clock>

Eigene Ziffernblätter

Über das Attribut src lassen sich eigene Ziffernblätter verwenden. Diese müssen als SVG-Datei vorliegen und sich nach dem hier beschriebenen Standard richten:

• Die Zeiger und Elemente müssen in SVG-Gruppen mit entsprechender ID liegen:

  • Hour24 - der 24h-Zeiger

  • Hour - der Stunden-Zeiger

  • Minute - der Minuten-Zeiger

  • Second - der Sekunden-Zeiger

  • AM - die Anzeige „AM“ am Vormittag

  • PM - die Anzeige „PM“ am Nachmittag

  • Digits - die numerische Anzeige der Uhrzeit

  • Hour24Group - das Ziffernblatt des 24h-Zeigers

• Die Zeiger werden durch eine Rotation um den Ursprung verstellt. Somit ist es in der Regel notwendig den Zeiger in eine weiteren SVG-Gruppe zu legen die diesen an die Zielposition verschiebt.

• Wenn in der Konfig-Datei Elemente ausgeblendet werden, so wird die entsprechende Ebene durch ein display="none" versteckt.

• Für einen einfachen Start kann das Ziffernblatt „Full“ mit einem SVG Editor wie Inkscape angepasst werden.

Mit der CometVisu werden diese Ziffernblätter bereits mitgeliefert:

Ziffernblatt „Full“: plugins/clock/clock_full.svg

Ziffernblatt „Simple“: plugins/clock/clock_simple.svg

Ziffernblatt „Pure“: plugins/clock/clock_pure.svg

Fußnoten

[1] (1,2)

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
