Das Info Widget

Verfügbar seit Version: 0.8.0 (2012)

Autor: Christian Mayer

Beschreibung

Das Info Widget fügt der Visualisierung einen dynamischen Text hinzu. Dies ermöglicht die Anzeige von Werten von Gruppenadressen hinzu, beispielsweise Temperaturen, Texte, etc.

Beispiel Info Widget

Die Ausgabewerte können formatiert werden (Anzahl der Nachkomma-Stellen, Einheiten etc.)

Beispiel Info Widget mit Formatierung

Zusätzlich kann über ein Mapping eine Ersetzung der Zahlen durch Texte oder Symbole vorgenommen werden (z.B. An/Aus statt 0/1 oder Icons für Fensterkontakte). Zur CometVisu gehört die umfangreiche Sammlung an Icons für die verschiedensten Zwecke. Weitere Informationen findet man auf der Dokumentations-Seite für das Mapping.

Beispiel Info Widget mit Mapping in Icons

und/oder über ein Styling Farben gesetzt werden (z.B. negative Zahlen in Rot)

Beispiel Info Widget mit Styling

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Info-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ..... unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Info-Element

Element	Attribut
	Name	Inhalt	Beschreibung
info	format	Text
	styling	Text
	mapping	Text	Ordnet den Werten vom Bus andere zur Anzeige zu.
	align	left, right oder center
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

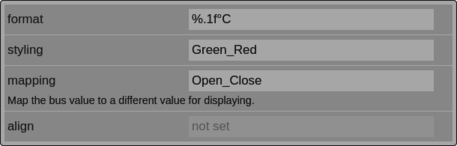

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
info layout	colspan	Zahl	Spaltenanzahl für dieses Widget.
	colspan-m	Zahl	Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
	colspan-s	Zahl	Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
	rowspan	Zahl	Zeilenanzahl für dieses Widget.
	x	Text	Horizontale Position des Widgets auf 2D Seiten.
	y	Text	Vertikale Position des Widgets auf 2D Seiten.
	z	Text	Für zukünftige Anwendungen reserviert.
	width	Text	Breite des Widgets auf 2D Seiten.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
info label icon	name	Text
	type	Text
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	color	Text
	styling	Text
	class	Text	Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
info label #text		Text	Text um bei dem Widget eine Beschreibung darzustellen.

Element	Attribut
Struktur	Name	Inhalt	Beschreibung
info address	transform	Text
	mode	disable, read, write oder readwrite
	variant	Text
	format-pos	Zahl
info address #text		Text	Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.

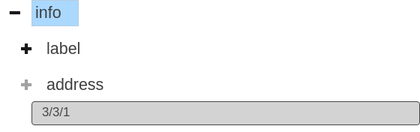

Elemente im Editor

XML Syntax minimal

Alternativ kann man für das Info Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das Info Widget aus dem folgenden Screenshot erzeugt:

Info, einfaches Beispiel

<info>
  <label>Zaehler</label>
  <address transform="DPT:13.001" mode="read">3/3/1</address>
</info>

Die 2. address Zeile ist zwar streng genommen optional, jedoch macht ein Info-Widget ohne die Rückmeldeaddresse in der Praxis keinen Sinn, da es dann Ereignisse vom Bus (wie z.B. Zentral-Aus, Treppenlicht) nicht mitbekommt und den Status falsch anzeigt.

XML Syntax komplett

Hier Beispielcodes die das Info Widget mit den allen oben gezeigten Eigenschaften einfügen (siehe oben):

<info mapping="AufZuTuerSymbol">
  <label>Kuechentuer</label>
  <address transform="DPT:5.010" mode="read">3/4/2</address>
</info>

<info mapping="On_Off" styling="Green_Red">
  <label>Wasseralarm</label>
  <address transform="DPT:1.002" mode="readwrite">3/2/1</address>
</info>

<info mapping="Open_Close" styling="Green_Red">
  <label>Kuechenfenster</label>
  <address transform="DPT:1.009" mode="read">3/4/0</address>
</info>

<info format="%.1f°C">
  <label>Aussentemperatur</label>
  <address transform="DPT:9.001" mode="read">3/6/0</address>
</info>

Beispiele

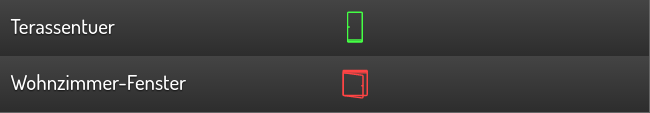

Anzeige Fenster-/Türstatus

Status einer Terrassentür und -fenster (mit Kontakten im Fenstergriff - Unterscheidung geschlossen/gekippt/offen)

...
<meta>
    <mappings>
     <mapping name="AufZuTuerSymbol">
        <entry value="0">
          <icon name="fts_door" color="green"/>
        </entry>
        <entry value="1">
          <icon name="fts_door_open" color="red"/>
        </entry>
        <entry value="2">
          <icon name="fts_door_tilt" color="orange"/>
        </entry>
      </mapping>
      <mapping name="AufZuFensterSymbol">
        <entry value="0">
          <icon name="fts_window_1w" color="green"/>
        </entry>
        <entry value="1">
          <icon name="fts_window_1w_open" color="red"/>
        </entry>
        <entry value="2">
          <icon name="fts_window_1w_tilt" color="orange"/>
        </entry>
      </mapping>
    </mappings>
</meta>
...
<group nowidget="true">
    <info mapping="AufZuTuerSymbol">
      <label>Terassentuer</label>
      <address transform="DPT:5.010" mode="read">3/4/2</address>
    </info>
    <info mapping="AufZuFensterSymbol">
      <label>Wohnzimmer-Fenster</label>
      <address transform="DPT:5.010" mode="read">3/4/6</address>
    </info>
</group>

Fußnoten

[1]	In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
