Das Page Widget

Autor: Christian Mayer

Available since: 2012

Beschreibung

Das Page-Widget fügt der Visualisierung eine Seite hinzu. Eine Seite kann beliebig viele Widgets (auch weitere Seiten) enthalten. Die Seiten dienen dazu die Widgets inhaltlich zusammenzufassen. So kann man z.B. für jeden Raum eine Seite hinzufügen und dort alle Widgets einfügen, die in diesem Raum vorhanden sind (z.B. alle Lampen, Steckdosen, Jalousien und sonstigen Informations- und Bedienungsmöglichkeiten innerhalb dieses Raumes.

Zu tun

Weitere Erklärungen zum Page-Widget, ggf. Beispiele (aus der Metal-Demo?)

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Page-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Page-Element

Element	Attribut
	Name	Inhalt	Beschreibung
page	name	Text	Titel der Seite
	flavour	Text	Auswahl der Darstellungsvariante. Siehe auch Flavour.
	align	left, right oder center
	ga	GA/Itemname
	visible	true oder false	Zeigt ein Widget mit dem Seitennamen als Link auf die Seite
	type	text, 2d oder 3d
	size	fixed, scaled oder contained
	backdropalign	Text
	backdrop	URL
	showtopnavigation	true oder false	Zeigt oben auf der Seite den Navigationspfad, der die aktuelle Seite inkl. der übergeordneten Seiten zeigt.
	showfooter	true oder false	Zeigt eine Fußzeile am Ende der Seite. Der Inhalt der Fußzeile wird in der config-Datei festgelegt.
	shownavbar-top	true oder false	Zeigt oben auf der Seite die definierte Navigationsleiste an
	shownavbar-bottom	true oder false	Zeigt unten auf der Seite die definierte Navigationsleiste an
	shownavbar-left	true oder false	Zeigt links auf der Seite die definierte Navigationsleiste an
	shownavbar-right	true oder false	Zeigt rechts auf der Seite die definierte Navigationsleiste an
	bind_click_to_widget	true oder false	Beim Aktivieren dieser Option wird die gesamte Widget Fläche als Schaltfläche genutzt

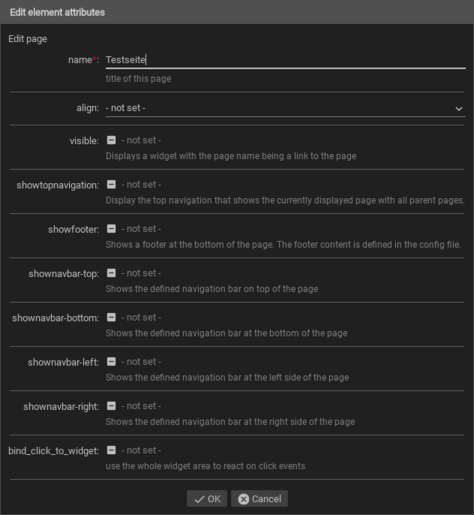

Attribute im Editor (vereinfachte Ansicht) [1]

2D Seiten

Bei 2D Seiten lassen sich die Widgets frei auf der Seite positionieren so wie ein Hintergrundbild verwenden. Ein typisches Anwendungsbeispiel ist ein Grundriss als Hintergrundbild, bei dem die für den jeweiligen Raum relevanten Widgets entsprechend positioniert sind.

Hintergrundbild

Die dargestellte Größe des Hintergrundbildes in Relation zum Browserfenster lässt sich über das Attribut size anpassen. Hierbei gilt:

Über das Attribut backdropalign lässt sich die Position des Hintergrundbildes verschieben. Ohne Angabe wird dieses zentriert dargestellt, was einem Wert von 50% 50% entspricht.

Mit 0px 50% würde es am linken Rand, aber vertikal zentriert erscheinen und mit 0px 0px links oben.

Widgets

Bei den Widgets muss nun das im layout Element das x und y Attribut zur korrekten Positionierung befüllt werden. Bei diesen Widgets wird ein Wert mit einer CSS-Einheit benötigt. Typisch sind daher relative Angaben wie 12% oder absolute Angaben in Pixeln wie 123px.

Tipp

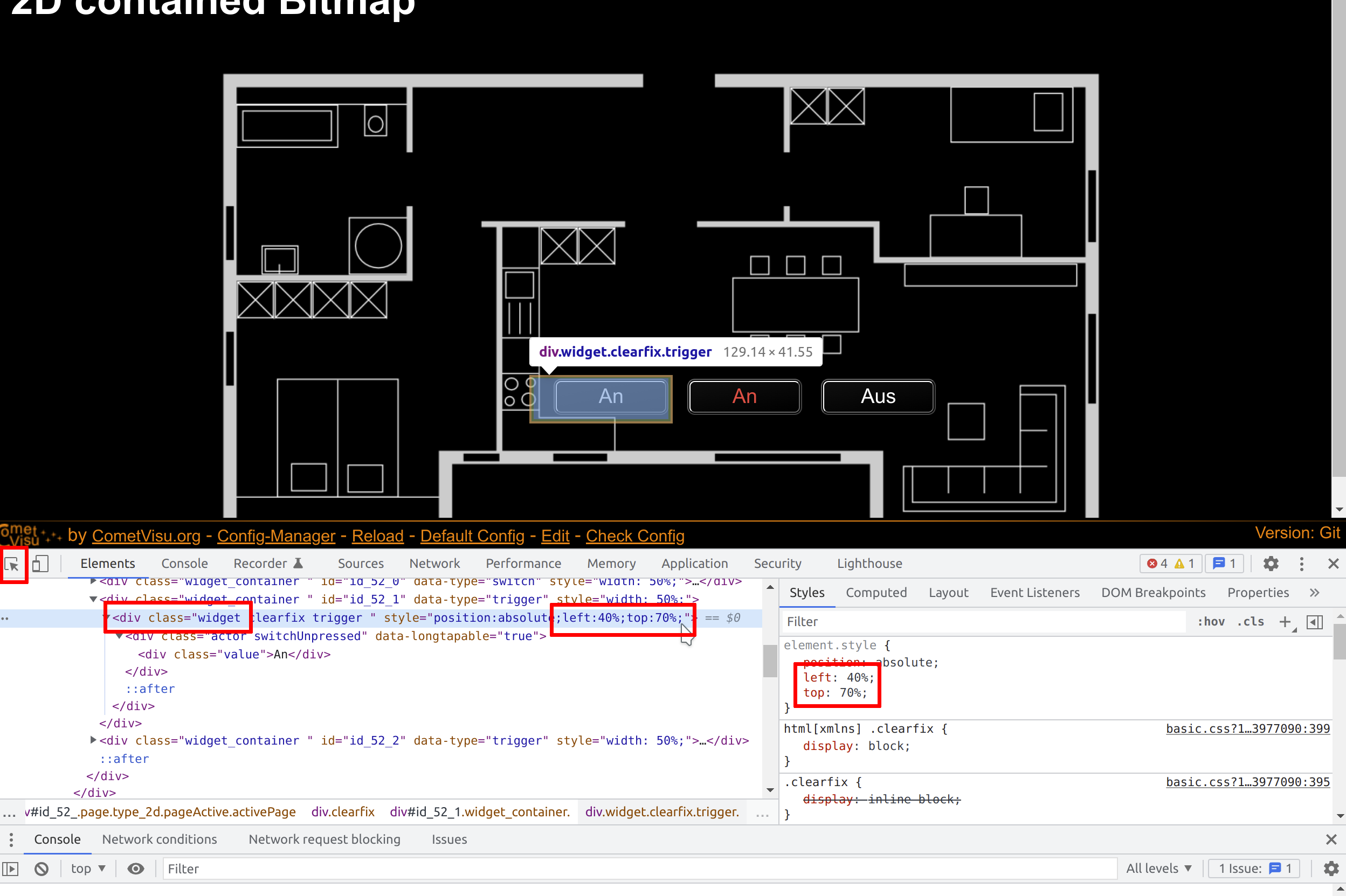

Um die optimalen Werte für die Positionierung bestimmen zu können gibt es einen Trick den moderne Browser unterstützen: Den Entwicklungsmodus, der über Strg + Umschalt + i aktiviert wird.

Als erstes positioniert man das Widget grob über die Config-Datei, lädt diese Config dann im Browser und öffnet dort den Entwicklermodus. Dann klickt man auf das „Box mit Cursor“ Icon und anschließend auf das zu bearbeitende Widget im Browser-Fenster selbst. Nun wird im DOM-Tree dieses Widget angezeigt. Hier muss man nun ggf. ein paar Ebenen nach oben gehen und das <div class="widget ... auswählen. Hier sieht man auch bei dem Attribut style in den Werten left und top genau die Werte aus der Config-Datei stehen. Dieses Werte lassen sich nun ändern (am einfachsten im rechten Fensterbereich im Reiter „Styles“). Diese Änderungen werden sofort im Browserfenster umgesetzt, so dass sich hier leicht eine Fein-Positionierung durchführen lässt. Der gefundene Zielwert muss anschließend nur noch in die Config-Datei übernommen werden.

Erlaubte Kind-Elemente und deren Attribute

Innerhalb des Page-Widgets sind alle anderen Widgets (auch andere Page-Widgets) erlaubt.

Erklärung zu den Menübezeichnungen

XML Syntax

Hier der Beispielcode der die Page mit den oben gezeigten Eigenschaften einfügt:

<page name="Testseite" visible="true" showtopnavigation="true"
        showfooter="true" shownavbar-top="true" shownavbar-bottom="false"
        shownavbar-left="false" shownavbar-right="false">
....
</page>

Fußnoten

[1]

In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
