Anleitung zum Erstellen eines Animierten Hydraulikplans

Voraussetzung

Inkscape

Wir erstellen einen Puffer

Inkscape Starten

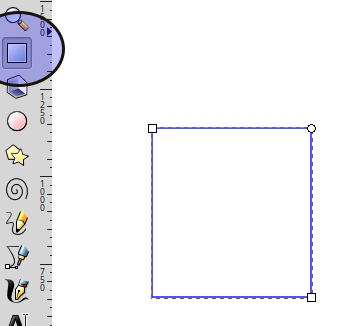

Rechteck erstellen

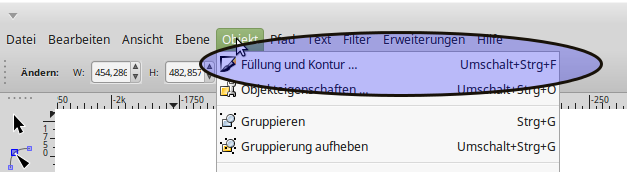

Füllen und Kontur auswählen

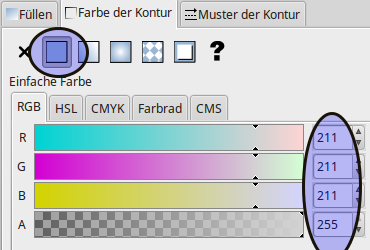

Farbe der Kontur auf Grau stellen

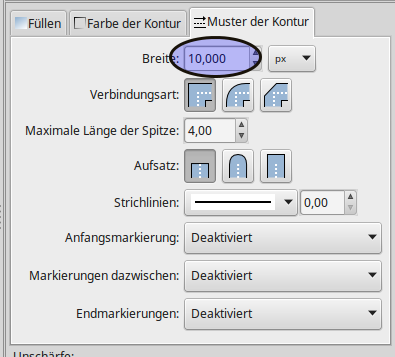

Breite der Kontur einstellen

Ergebnis

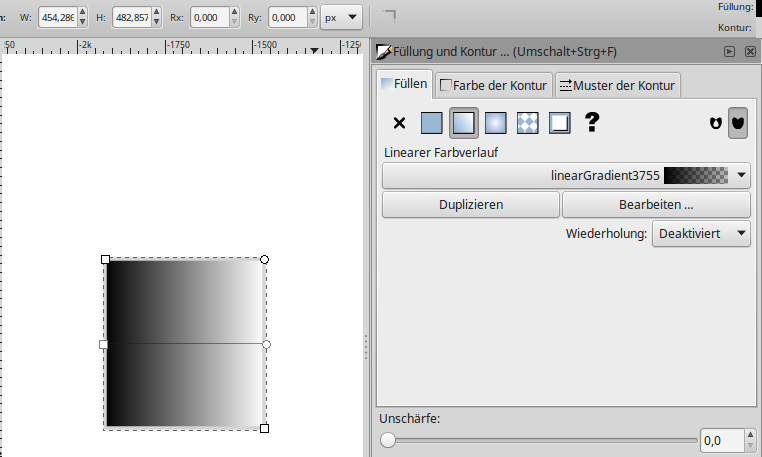

Füllung mit Farbverlauf erstellen

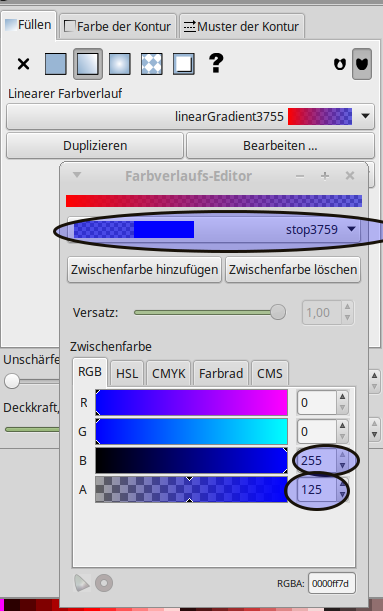

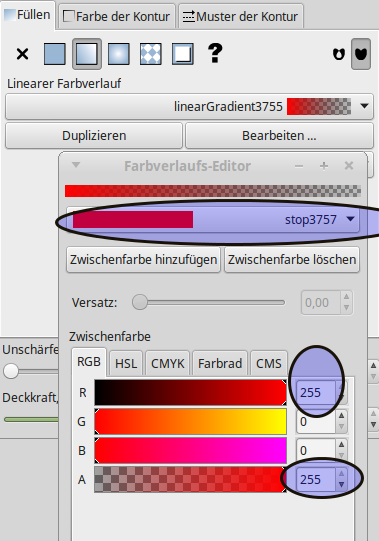

Mit der Bearbeitungsfunktion zwei Farben für den Verlauf zuweisen
- Farbe 1 (rot) Zuweisen mit 100% Deckung

- Farbe zwei (blau) mit 50% Deckung

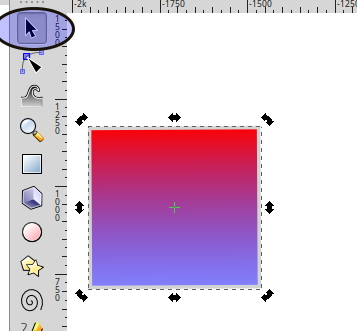

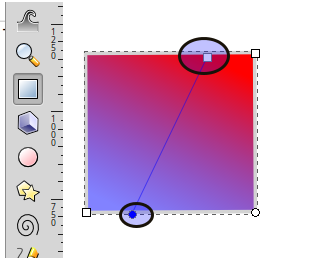

Farbverlauf ändern
- es gibt zwei Möglichkeiten
  - Objekt drehen

- - Farbverlauflinie verschieben

Ecken abrunden

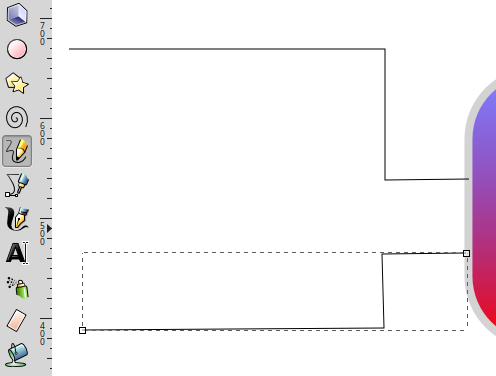

Wir erstellen Leitungen

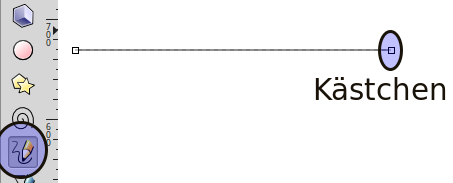

Rohre werden mit dem Freihandlinien Zeichner erstellt. Es ist damit möglich auch gerade Linien zu Zeichnen Am Startpunkt mit der Maus klicken. Am Zielpunk wider klicken, fertig ist die Gerade. Wenn man mit der neuen Linie am letzten Kästchen der alte Linie beginnt werden die Linien zusammenhängen. Die Zeichenrichtung bestimmt wie später die Animation läuft. Von rechts nach links gezeichnet, Flüssigkeit fließt von rechts nach links.

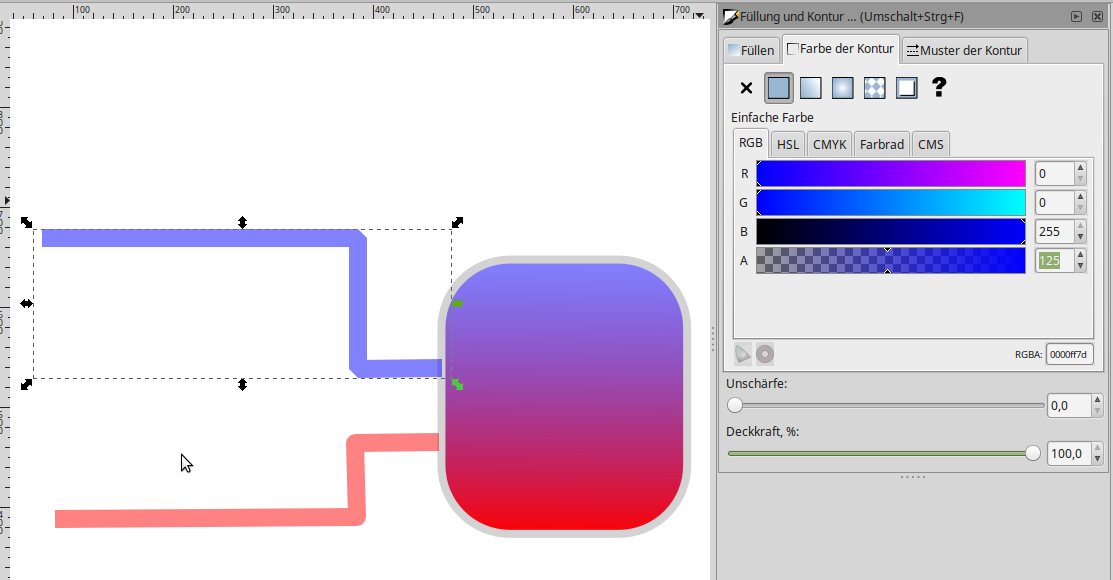

Linie ein Volumen geben
- Füllung der Kontur

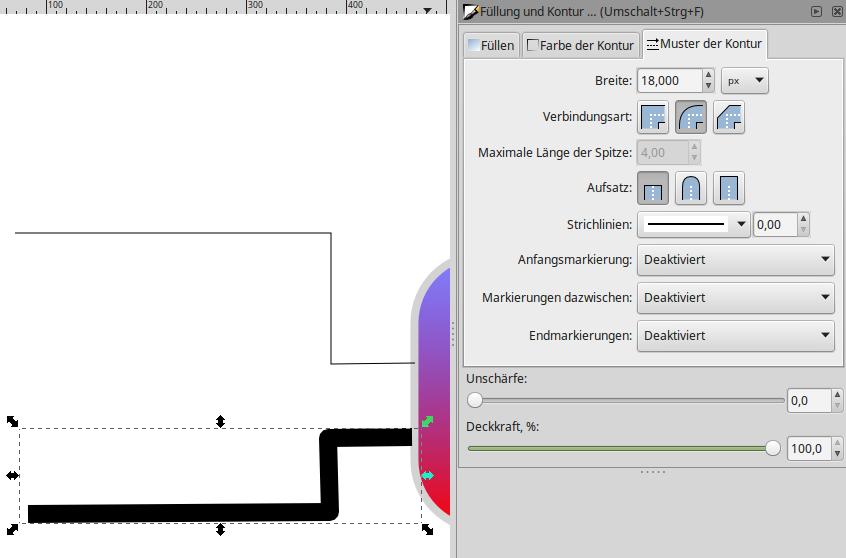

  - Muster der Kontur

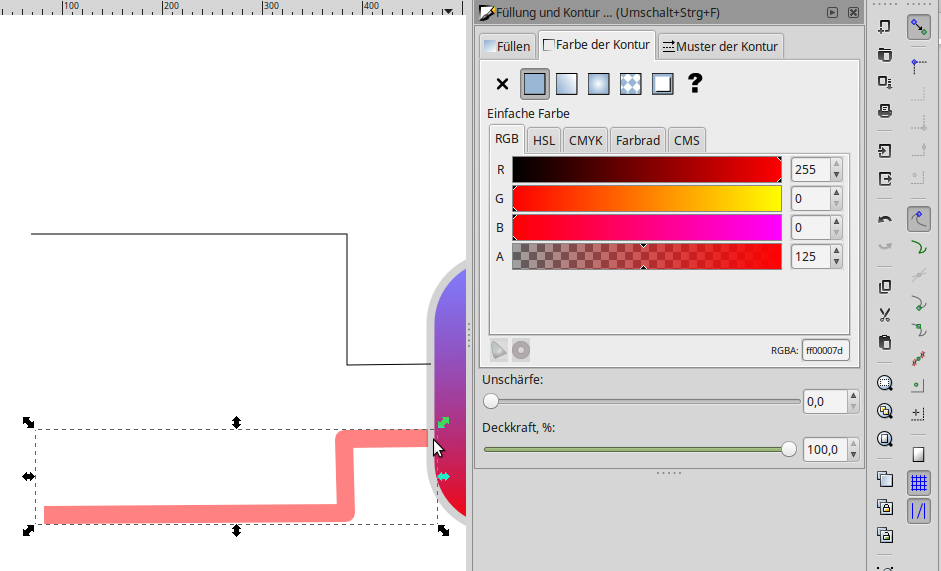

- - Farbe der Kontur

Dem Objekt einen Namen zuweisen. Wird später für die Animation benötigt.

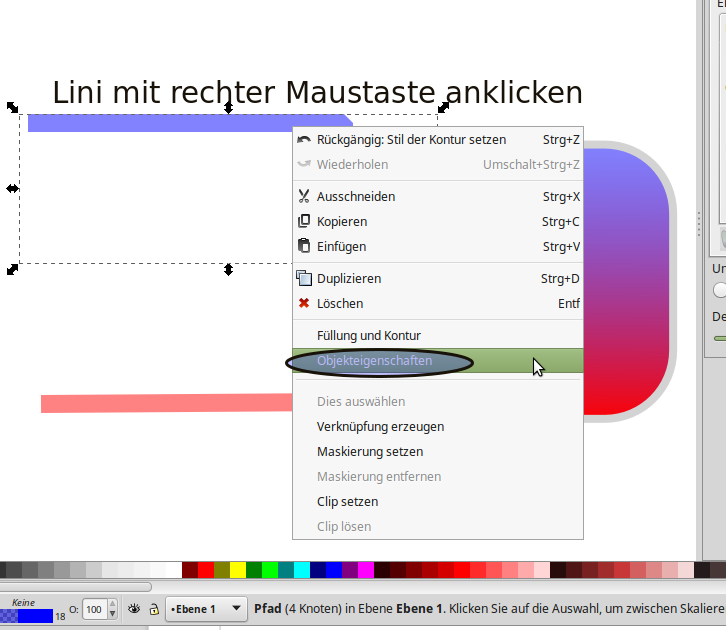

- Linie mit der rechten Maustaste anklicken
  - Objekteigenschaften wählen

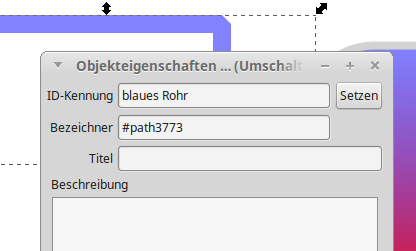

ID ändern

XML-File anpassen (Inkscape)

Nun kommt das Geheimnis der animierten Leitungen

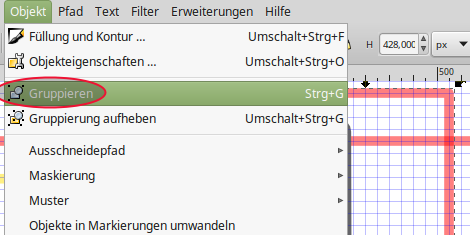

Gruppen Bilden

Die benötigte Werte können nur eingetragen werden, wenn die Leitung als Gruppe definiert wurde.

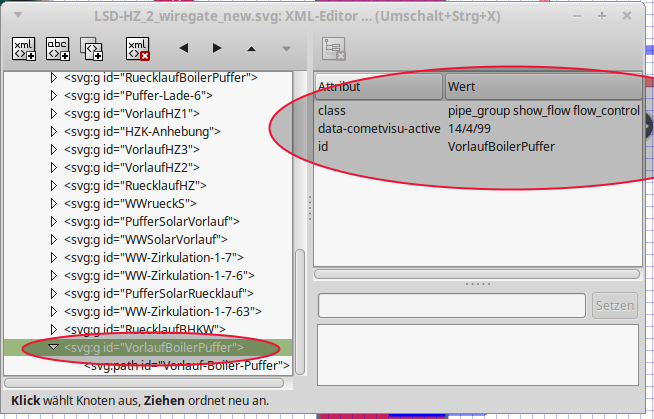

Parameter der Gruppe zuordnen
- id=“<eindeutige id>“
- class=“pipe_group show_flow flow_control“
- data-cometvisu-active=“1/0/3“

Die Parameter pipe_group, show_flow, data-cometvisu-active und flow_control bedeuten:

pipe_group => aus dem Pfad wird eine Röhrenform erzeugt
show_flow => wird eine fliesende (abstraktes) Fluid „simuliert“.
data-cometvisu-active=“<ga>“ => animiert die Flüssigkeit bei aktiver GA
flow_control => Animation

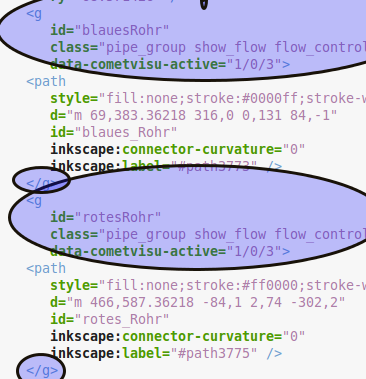

XML-File anpassen (Editor)

Es ist auch möglich die SVG Datei direkt per Editor zu bearbeiten. Basis ist die Leitung als Gruppe eingefasst

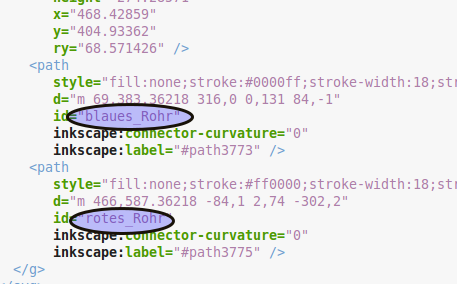

Mit einem Editor die svg Datei öffnen und nach dem Kenner (blaues Rohr) suchen

den Abschnitt mit dem folgendem Code anreichern.

<g
id="<eindeutige id>"
class="pipe_group show_flow flow_control"
data-cometvisu-active="1/0/3">
<path />
</g>

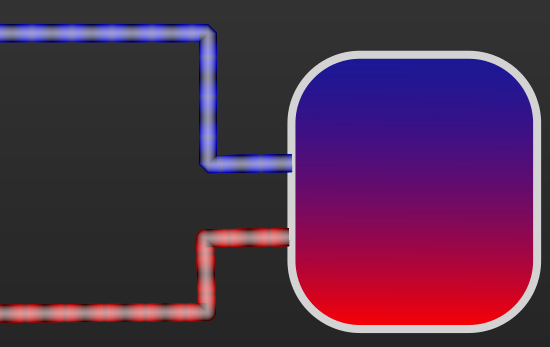

Das Fertige Ergebnis im Webbrowser
