Das Navbar Widget
Beschreibung
Mit dem Navbar-Widget kann man ein permanent sichtbares Navigationsmenü erstellen, das auf jeder Seite der Visualisierung getrennt konfiguriert oder auch ausgeblendet werden kann.
Am häufigsten werden im Navbar PageJump-Widgets zur Navigation platziert. Besonders praktisch ist auch die Anzeige der Uhrzeit- bzw. des Datums mit dem strftime-Plugin.
Je Seite können bis zu 4 Navbars konfiguriert werden, meistens werden aber nur 1-2 Navbars verwendet.
Die Sichtbarkeit der Navbars kann über die Attribute des Page-Elementes zB. showtopnavigation="true" gesteuert
werden.
Einstellungen
Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.
Das Verhalten und Aussehen des Navbar-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente.
Nur die mit ….. unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.
Über das scope-Attribut kann die Vererbung der Navbars auf die nächsten Unterseiten gesteuert werden. Mit scope="0"
erfolgt keine Vererbung, d.h. die Navbar muss für jede Seite individuell definiert werden.
Mit scope="1" wird die Navbar auf das nächste Page-Element vererbt, d.h. eine weitere Navbar-Definition auf
der Unterseite wird zusätzlich zur Navbar der übergeordneten Page angezeigt, mit scope="2" wird um 2 Ebenen
vererbt, usw.
Über das dynamic kann eingestellt werden, ob die Navbar angezeigt werden soll
und unter welchen Bedingungen diese dynamisch ein- und ausgeblendet wird.
Das Ein- und Ausblenden ist nur für die linke Navbar implementiert und benötigt
ein touch-fähiges Gerät. Zum Einblenden muss vom linken Bildschirmrand in die
Mitte horizontal gewischt werden, zum Ausblenden muss nach links gewischt werden.
|
Mobiles Gerät |
Großer Bildschirm |
|---|---|---|
leer |
Wie auf der übergeordneten Seite, sonst: Navbar ist ein- und ausblendbar. Nach Start ist diese ausgeblendet. |
Wie auf der übergeordneten Seite, sonst: Navbar ist immer eingeblendet. |
true |
Navbar ist ein- und ausblendbar. Nach Start ist diese ausgeblendet. |
Navbar ist ein- und ausblendbar. Nach Start ist diese eingeblendet. |
false |
Navbar ist immer eingeblendet. |
Navbar ist immer eingeblendet. |
Erlaubte Kind-Elemente und deren Attribute
In einer Navbar können grundsätzlich alle verfügbaren Widget-Elemente eingesetzt werden. Am häufigsten werden jedoch PageJump-Widgets platziert, die zusätzlich durch Gruppen-, Line und Text-Widgets optisch gestaltet werden können. Besonders praktisch ist auch die Anzeige der Uhrzeit- bzw. des Datums mit dem strftime-Plugin.
XML Syntax
Alternativ kann man für das Navbar Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.
Vorsicht
In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!
Ein komplexes Beispiel für einen Navbar mit PageJump- und InfoAction-Widgets findet sich in der Dokumentation des PageJump-Widgets.

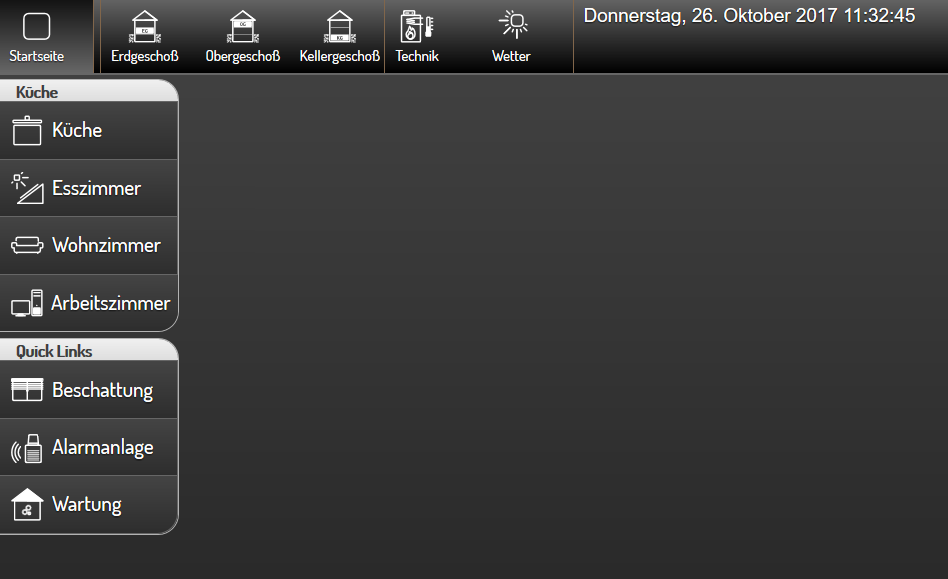

Nachstehend ein weiteres Beispiel für ein Navigationsmenü mit zwei Navbar-Widgets. Im top-Navbar wird neben mehreren PageJump-Widgets das strftime-Plugin zur Anzeige von Datum und Uhrzeit angewendet.
<meta>
<plugins>
<plugin name="strftime"/>
</plugins>
</meta>
<page name="Uebersicht" showtopnavigation="false" showfooter="false" shownavbar-top="true" shownavbar-left="true">
<navbar position="top">
<pagejump target="Uebersicht">
<layout colspan="1"/>
<label><icon name="control_home"/>Startseite</label>
</pagejump>
<line>
<layout colspan="0.07"/>
</line>
<line>
<layout colspan="0"/>
</line>
<pagejump target="Erdgeschoß">
<layout colspan="1"/>
<label><icon name="control_building_s_eg"/>Erdgeschoß</label>
</pagejump>
<pagejump target="Obergeschoß">
<layout colspan="1"/>
<label><icon name="control_building_s_og"/>Obergeschoß</label>
</pagejump>
<pagejump target="Kellergeschoß">
<layout colspan="1"/>
<label><icon name="control_building_s_kg"/>Kellergeschoß</label>
</pagejump>
<line>
<layout colspan="0"/>
</line>
<pagejump target="Technik">
<layout colspan="1"/>
<label><icon name="sani_boiler_temp"/>Technik</label>
</pagejump>
<pagejump target="Wetter">
<layout colspan="1"/>
<label><icon name="weather_sun"/>Wetter</label>
</pagejump>
<line>
<layout colspan="0"/>
</line>
<strftime lang="de" format="%A, %d. %B %Y %H:%M:%S">
<layout colspan="0"/>
</strftime>
</navbar>
<navbar position="left" dynamic="true" width="180px">
<group name="Küche">
<pagejump target="Kueche" name="Küche">
<label><icon name="scene_cooking"/></label>
</pagejump>
<pagejump target="Esszimmer" name="Esszimmer">
<label><icon name="sani_solar"/></label>
</pagejump>
<pagejump target="Wohnzimmer" name="Wohnzimmer">
<label><icon name="scene_living"/></label>
</pagejump>
<pagejump target="Arbeitszimmer" name="Arbeitszimmer">
<label><icon name="it_pc"/></label>
</pagejump>
</group>
<group name="Quick Links">
<pagejump target="Beschattung" name="Beschattung">
<label><icon name="fts_shutter"/></label>
</pagejump>
<pagejump target="Alarmanlage" name="Alarmanlage">
<label><icon name="secur_alarm"/></label>
</pagejump>
<pagejump target="Wartung" name="Wartung">
<label><icon name="control_building_control"/></label>
</pagejump>
</group>
</navbar>
</page>
