Vorsicht

Dies ist die Dokumentation des aktuellen Entwicklungszweigs der CometVisu. Es besteht daher die Möglichkeit, dass einige der hier beschriebenen Features mit dem aktuellsten Release der CometVisu nicht genutzt werden können.

Das Audio Widget

Verfügbar seit Version: 0.8.4 (2014)
Autor: Markus Damman

Beschreibung

Das Audio-Widget fügt der Visu eine Schaltfläche zum Abspielen einer Audio-Datei hinzu.

Einstellungen

Für eine grundsätzliche Erklärung des Aufbaus der Konfiguration und der Definition der im folgenden benutzten Begriffe (Elemente, Attribute) sollte zunächst dieser Abschnitt gelesen werden: Seiten und Struktur der CometVisu.

Das Verhalten und Aussehen des Audio-Widgets kann durch die Verwendung von Attributen und Elementen beeinflusst werden. Die folgenden Tabellen zeigen die erlaubten Attribute und Elemente. In den Screenshots sieht man, wie beides über den Editor bearbeitet werden kann.

Nur die mit ..... unterstrichenen Attribute/Elemente müssen zwingend angegeben werden, alle anderen sind optional und können daher weg gelassen werden.

Erlaubte Attribute im Audio-Element

Element Attribut
  Name Inhalt Beschreibung
audio src URL
id Text
threshold_value Text
width Dimension (Zahl+Einheit)
height Dimension (Zahl+Einheit)
volume Text
autoplay Text
loop Text
flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.
class Text Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.

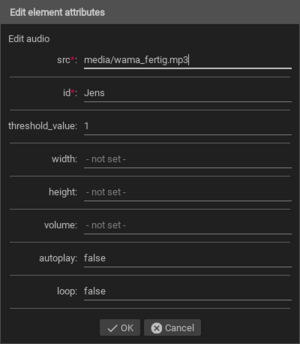

../../../_images/de_config_widgets_audio_index_editor_attributes.png

Attribute im Editor (vereinfachte Ansicht) [1]

Erlaubte Kind-Elemente und deren Attribute

Element Attribut
Struktur Name Inhalt Beschreibung
audio
  • layout
colspan Zahl Spaltenanzahl für dieses Widget.
colspan-m Zahl Übersteuert die Spaltenanzahl auf mittleren (medium) Browser Größen.
colspan-s Zahl Übersteuert die Spaltenanzahl auf kleinen (small) Browser Größen.
rowspan Zahl Zeilenanzahl für dieses Widget.
x Text Horizontale Position des Widgets auf 2D Seiten.
y Text Vertikale Position des Widgets auf 2D Seiten.
z Text Für zukünftige Anwendungen reserviert.
width Text Breite des Widgets auf 2D Seiten.
Element Attribut
Struktur Name Inhalt Beschreibung
audio
  • label
  • icon
name Text
type Text
flavour Text Auswahl der Darstellungsvariante. Siehe auch Flavour.
color Text
styling Text Ändert die Farbe des angezeigten Wertes abhängig vom Wert selbst. Siehe auch Styling
class Text Füge dieses Attribut der CSS Klasse hinzu, so dass das Widget durch ein eigenes Stylesheet zusätzlich formatiert werden kann.
audio
  • label
  • #text
  Text Text um bei dem Widget eine Beschreibung darzustellen.
Element Attribut
Struktur Name Inhalt Beschreibung
audio
  • address
transform Text
mode disable, read, write oder readwrite
variant Text
format-pos Zahl
audio
  • address
  • #text
  Text Die Gruppenaddresse (z.B: 12/0/7) bei KNX-Backends oder der Item-Name beim openHAB-Backend.
../../../_images/de_config_widgets_audio_index_editor_elements.png

Elemente im Editor

XML Syntax minimal

Alternativ kann man für das Audio Widget auch von Hand einen Eintrag in der visu_config.xml hinzufügen.

Vorsicht

In der Config selbst dürfen NUR UTF-8 Zeichen verwendet werden. Dazu muss ein auf UTF-8 eingestellter Editor verwendet werden!

Hier der minimale Beispielcode der das Audio Widget aus dem folgenden Screenshot erzeugt:

Audio, einfaches Beispiel

Audio, einfaches Beispiel

<audio src="media/wama_fertig.mp3" threshold_value="1" autoplay="false" loop="false" id="Jens">
    <label>Audio</label>
    <address transform="DPT:1.001" mode="read" variant="">1/1/30</address>
</audio>

Fußnoten

[1]In der vereinfachten Ansicht sind ggf. einige Dinge ausgeblendet. In der Expertenansicht ist alles zu sehen.
